Pantografi Cnc Serie Blu8 certificati CE













































































































FAQ-Domande frequenti

Filmato di lavorazione

Filmato ciclo di foratura (4Mb)

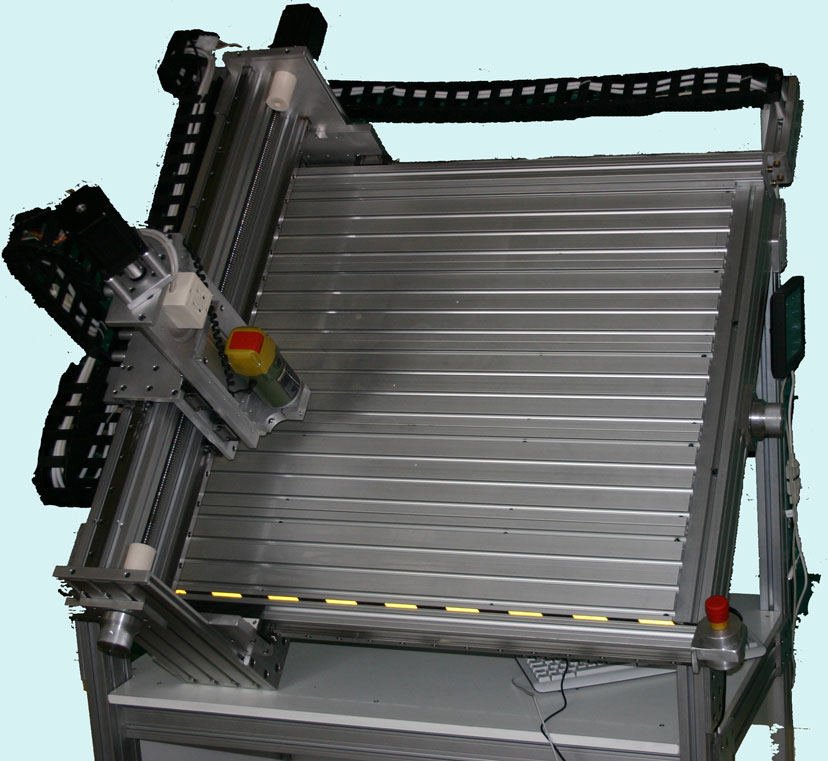

La versione Blu8 Alta Precisione e' caratterizzata da processi produttivi e materiali di alta qualità che rendono la macchina uno strumento molto preciso.

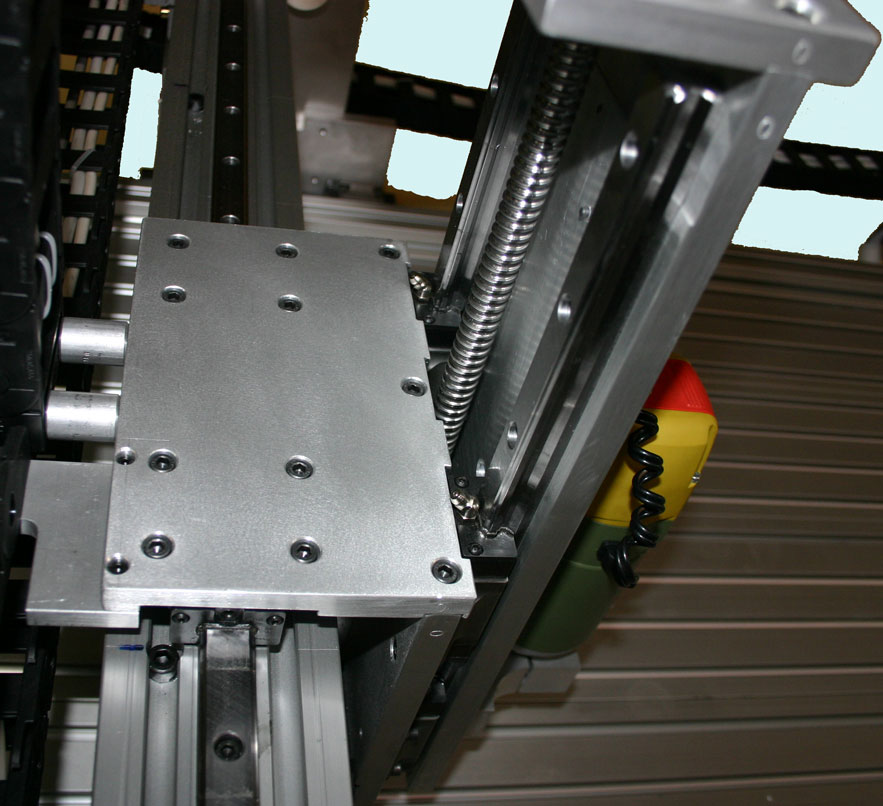

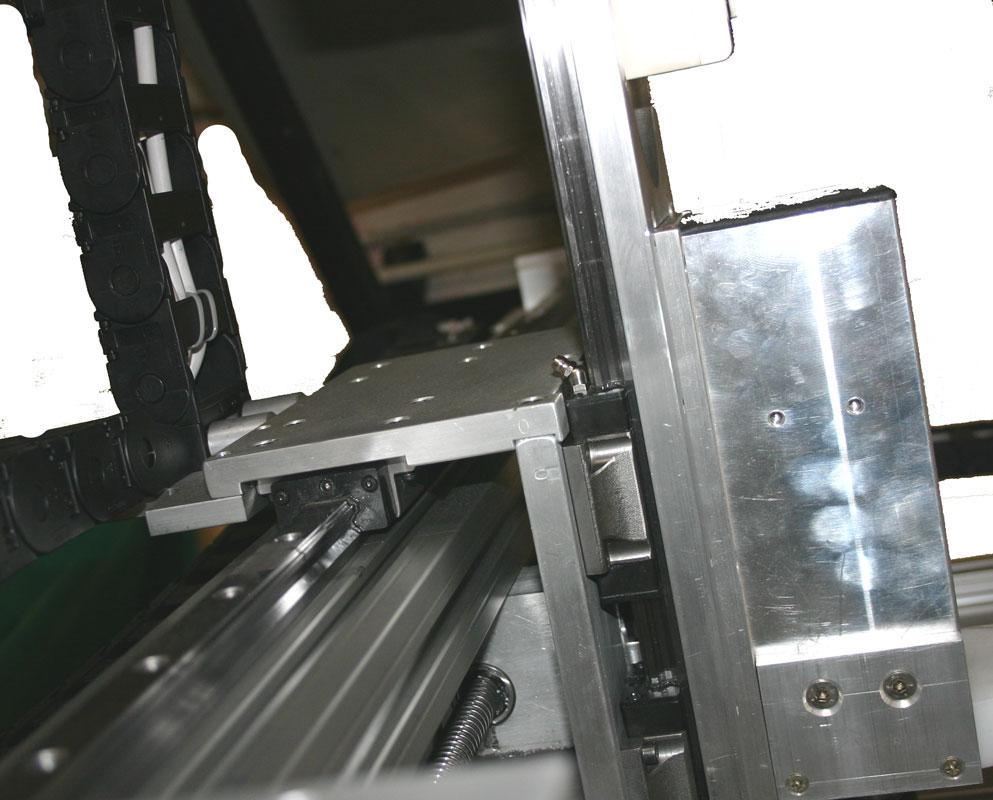

In tale versione tutte le trasmissioni sono realizzate con guide a ricircolo di sfere e viti a ricircolo di sfere con precarico in modo da annullare i giochi.

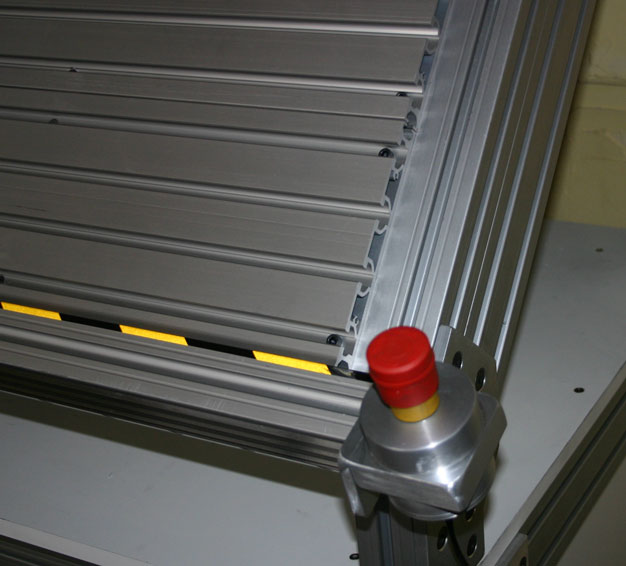

Il piano in alluminio con cave permette un facile fissaggio del pezzo in lavorazione.

Tutte le piastre sono costruite con incastri a tolleranza in modo da dare alla struttura una grande rigidezza, necessaria per ottenere precisioni notevoli.L'elettronica in dotazione gestisce il micropasso, aumentandone considerevolmente la precisione sui posizionamenti.La versione con motore HF e' in grado di lavorare sia materiali plastici che materiali metallici quali alluminio, rame, ottone ecc.

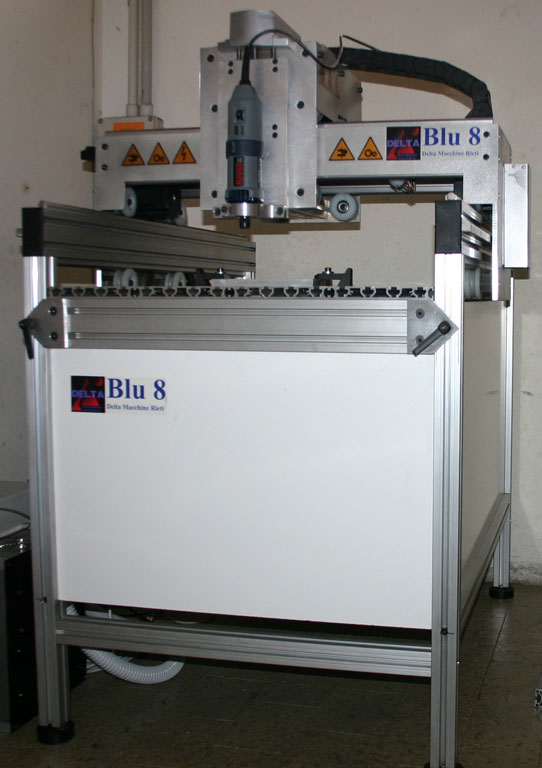

La macchina puo' essere posizionata in verticale oppure in orizzontale, a seconda dello spazio a disposizione.

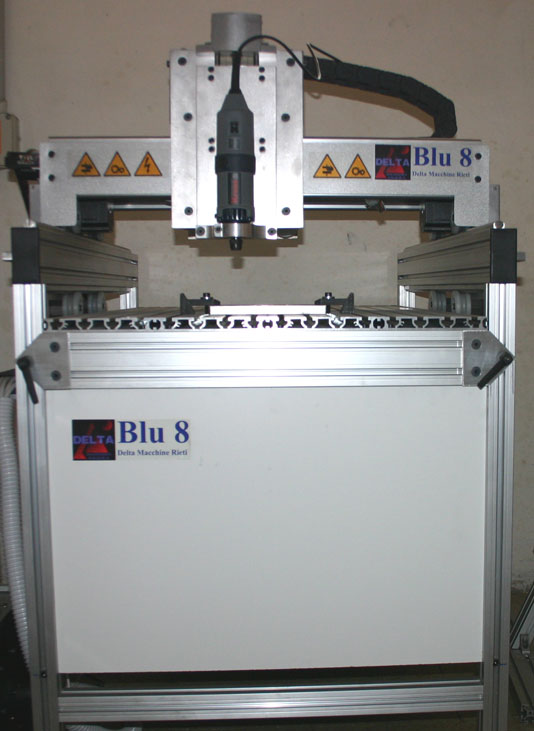

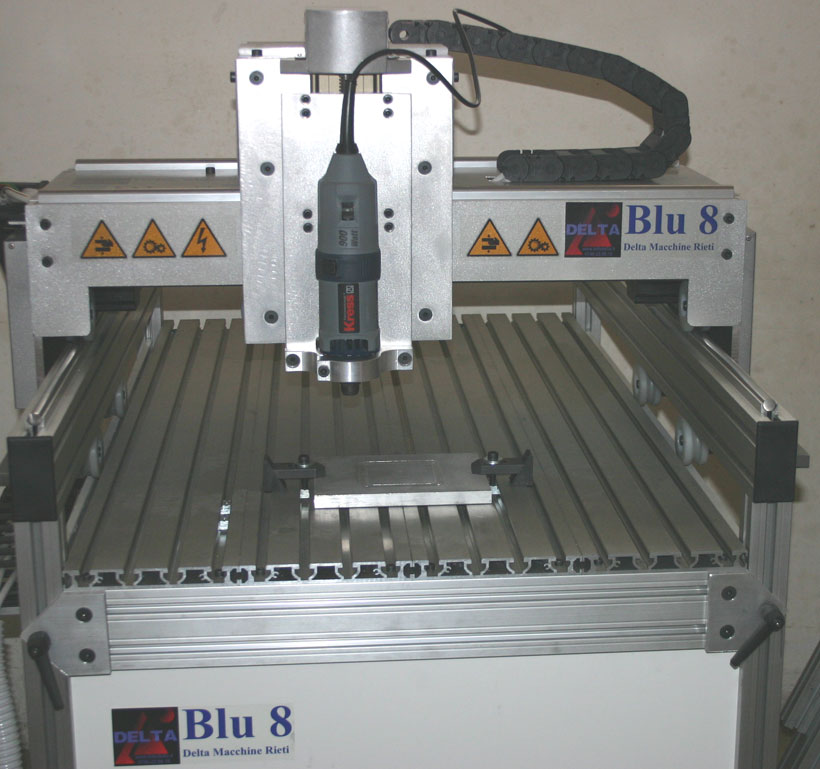

Il pantografo robusto, veloce,  affidabile ed economico.

Piano di lavoro con altezza variabile, in modo da poter effettuare lavorazioni su qualunque oggetto, anche ingombrante. I motori istallati permettono velocita' di posizionamento di 14000mm/min e coppie di lavoro molto alte. Adatto per prototipazione rapida grazie alla alta velocita' di posizionamento. L'elettronica serie HD garantisce un funzionamento continuo senza perdita di passi. Il software sviluppato per tale modello controlla le rampe di accelerazione e decelerazione degli assi con precisioni elevatissime. Area di lavoro personalizzabile fino a 3000x1700mm.

Caratteristiche tecniche e dotazioni standard



Ingombro: 1200x1250mm

Altezza: 1460mm

Area di lavoro: 850x600mm

Corsa asse Z: 150mm

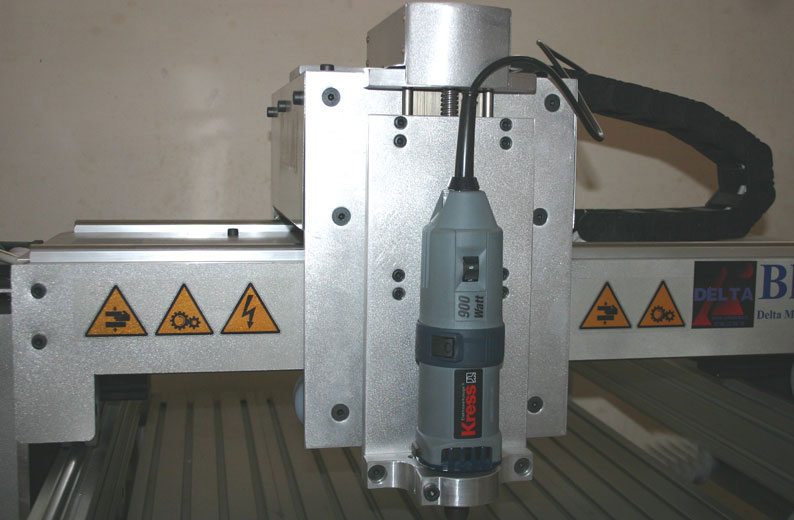

Elettroutensile: Kress 900W 8000-26000rpm

Distanza utensile-piano di lavoro: 0-500mm

Piano di lavoro MDF

Velocita' posizionamenti: 14000mm/min

Motori: 820Ncm (coppia di mantenimento)

Corrente sui motori: 4,2 A/fase

Elettronica: HD5056 4,2 A con microstepping

Box elettronica con trasformatore nucleo a C, alimentatore, 3 schede HD5056, scheda a rele' per attivazione elettroutensile, pompa ecc.

Software dedicato di ultima generazione: Delta8

Certificazione CE

Prezzo:su richiesta



La gamma Blu8 e’ stata ampliata con i seguenti modelli:

Blu8 Giotto: stesso ingombro del modello standard, ma con guide a ricircolo di sfere sui 3 assi e cinta a gioco ridotto. Area di lavoro 650x450mm a causa di maggiore inguidamento delle piastre, supportando carichi di lavoro maggiori rispetto alla versione standard. Macchina veloce, robusta e molto precisa. Il box controllo motori alloggia 4 schede HD5056 microstepping.

Prezzo : a partire da 6600 euro

Il prezzo non include:iva,trasporto,formazione ed eventuali optionals.

NB: la versioneGiotto con motore HF e' in grado di lavorare sia materiali plastici che materiali metallici quali alluminio, rame, ottone ecc.

Da Gennaio 2008 il modello Blu8 Giotto può montare vite a ricircolo su asse Z, per l'utilizzo della macchina in incisoria.

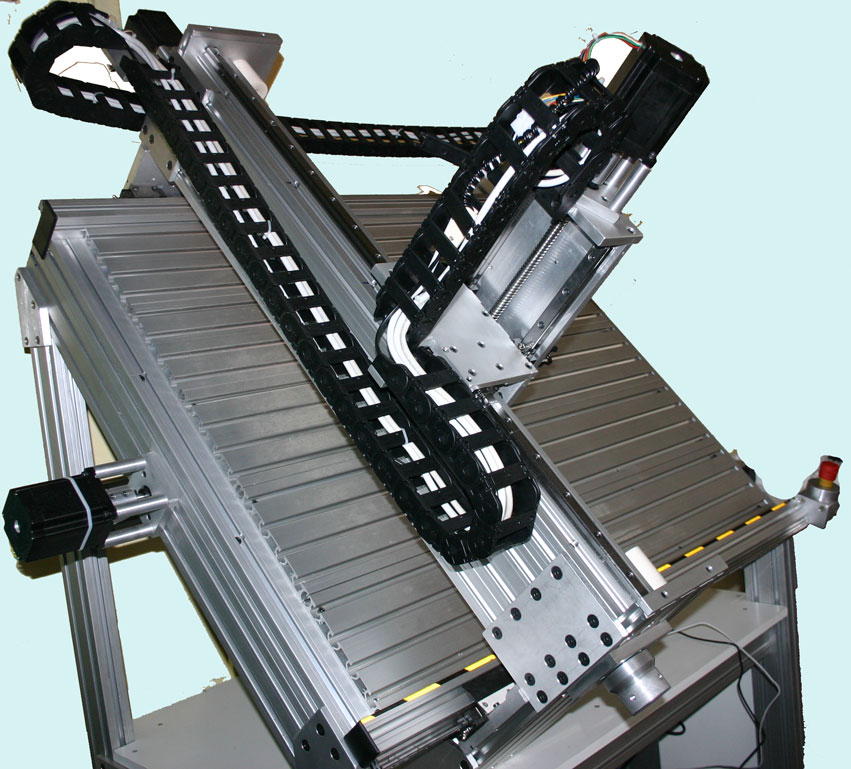

Blu8 Alta Precisione: guide a ricircolo di sfere  e viti a ricircolo di sfere per lavorazioni molto precise e dove il dettaglio e’ fondamentale

Prezzo: su richiesta



Blu8 Giotto WaterJet, macchina taglio ad acqua con pompa da 4000bar.

Maggiori dettagli...



Il nuovo software di gestione macchina puo' caricare i files di lavorazione direttamente dalla lettura del codice a barre, attraverso una normale webcam usb

Visione Artificiale

Inoltre il nuovo controller integra il modulo di visione artificiale in RealTime, nei casi in cui e' necessario conoscere le condizioni circostanti del sistema.

Scarica il filmato di visione artificiale



Su richiesta possiamo variare le dimensioni secondo specifiche del cliente

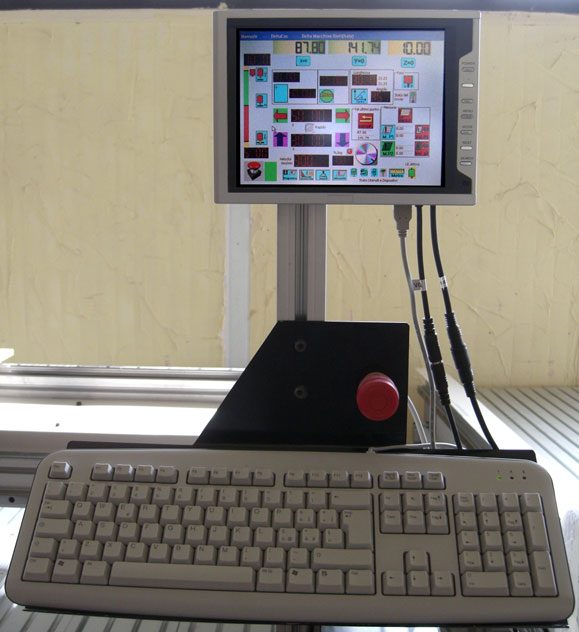

Pannello operatore con touch-screen (optional)

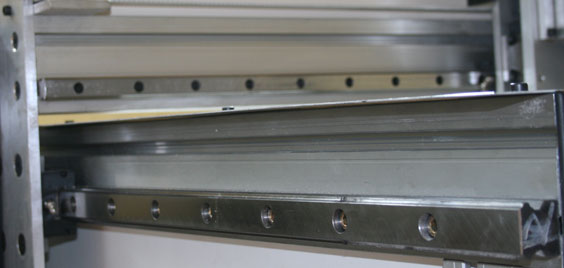

Guide lineari a ricircolo di sfere su 3 assi (di serie)

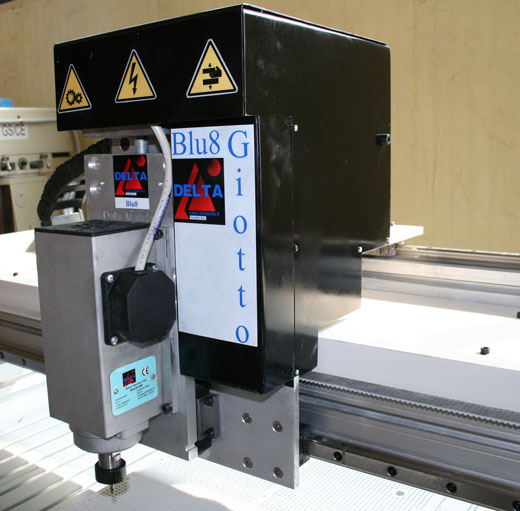

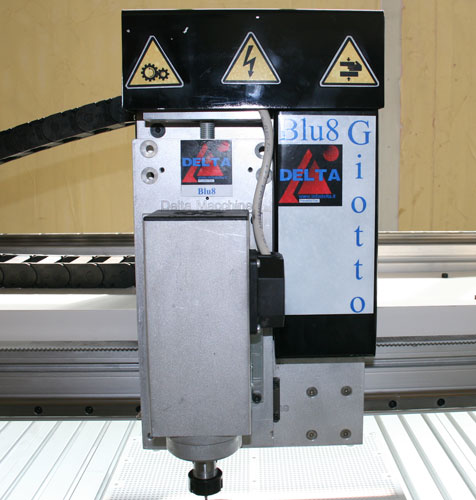

Motore HF (optional)

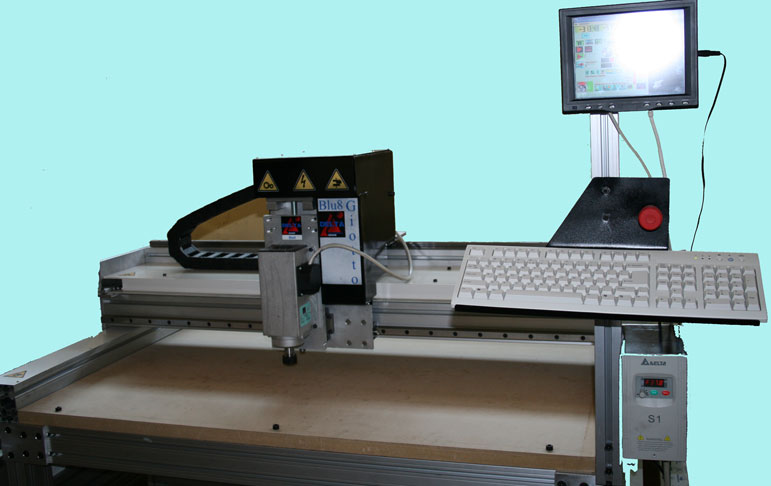

Blu8 Giotto esecuzione speciale, dim. 2000x1500mm, con motore HF, piano in MDF e monitor touch-screen

Blu8 Giotto esecuzione speciale, dim. 2000x1500mm, con motore HF, piano in alluminio e monitor touch-screen

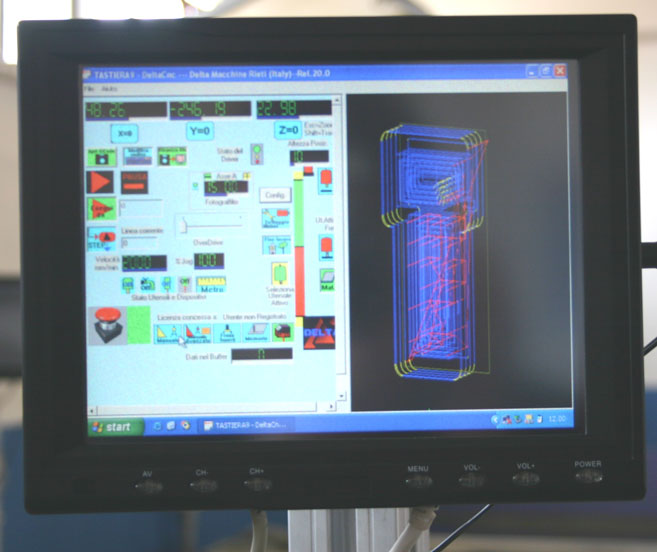

Touch-screen Blu8 (optional)













Precompliance-Da Giugno 2008 tutti i pantografi serie Blu8 Giotto

saranno accompagnati da una relazione sulle misure effettuate con strumentazione interna relative alla direttiva  "Compatibilità elettromagnetica" (89/336EC) ed "Emissioni radiate" EN55011.

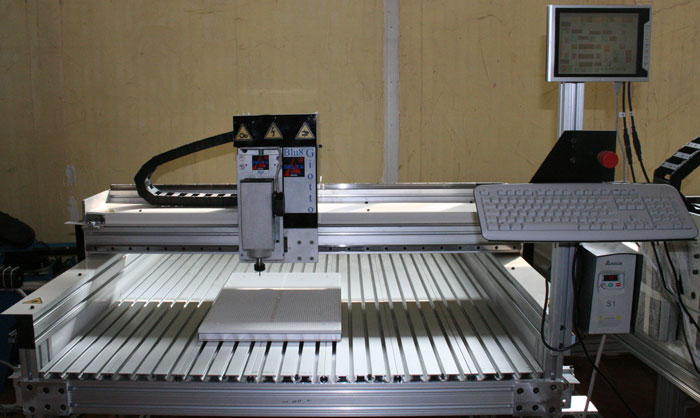

Blu8 Giotto



La gamma Blu8 Giotto e' stata ampliata con il nuovo modello a doppia testa che permette di montare 2 utensili diversi ed eseguire tutta la lavorazione senza effettuare il cambio utensile. Un apposito postprocessore e' stato sviluppato per la gestione automatica delle 2 teste di taglio. Richiedi informazioni inviando una email a vendite@infodelta.it



Blu8 Giotto con quarto asse

Modulo tavola rotante/divisore direttamente collegabile al software di gestione macchina. Permette il fissaggio del pezzo in lavorazione e risolvere problematiche relative a sottosquadri, inevitabili con soli 3 assi. Il dispositivo puo' essere posizionato in orizzontale (tavola rotante) oppure in verticale(divisore).

Diametro :100mm

Cave di fissaggio pezzo

Cave fissaggio mandrino

Prezzo:su richiesta

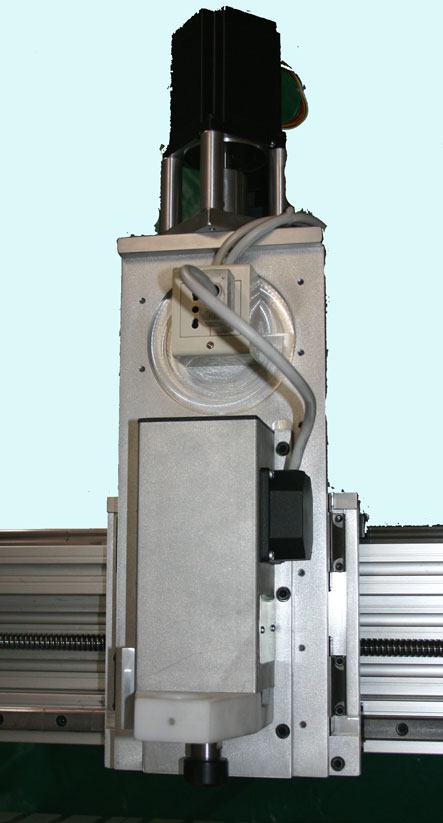

Blu8 Alta Precisione

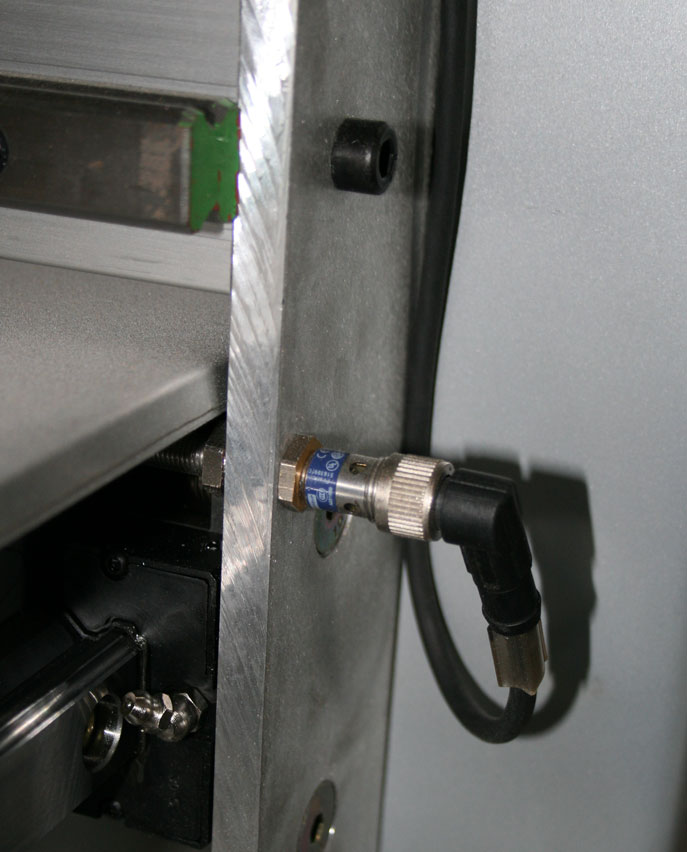

Sensore di prossimità (optional)

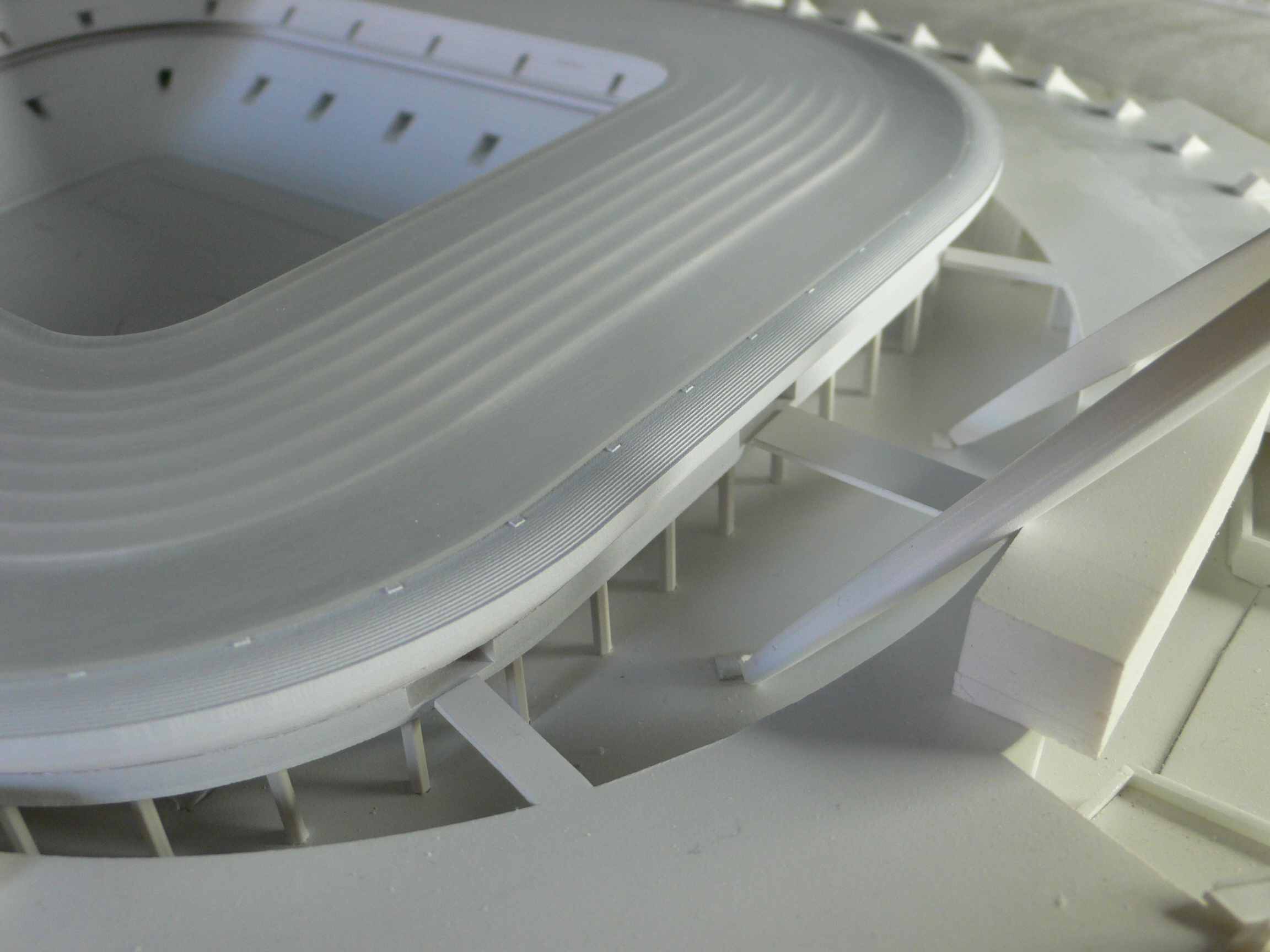

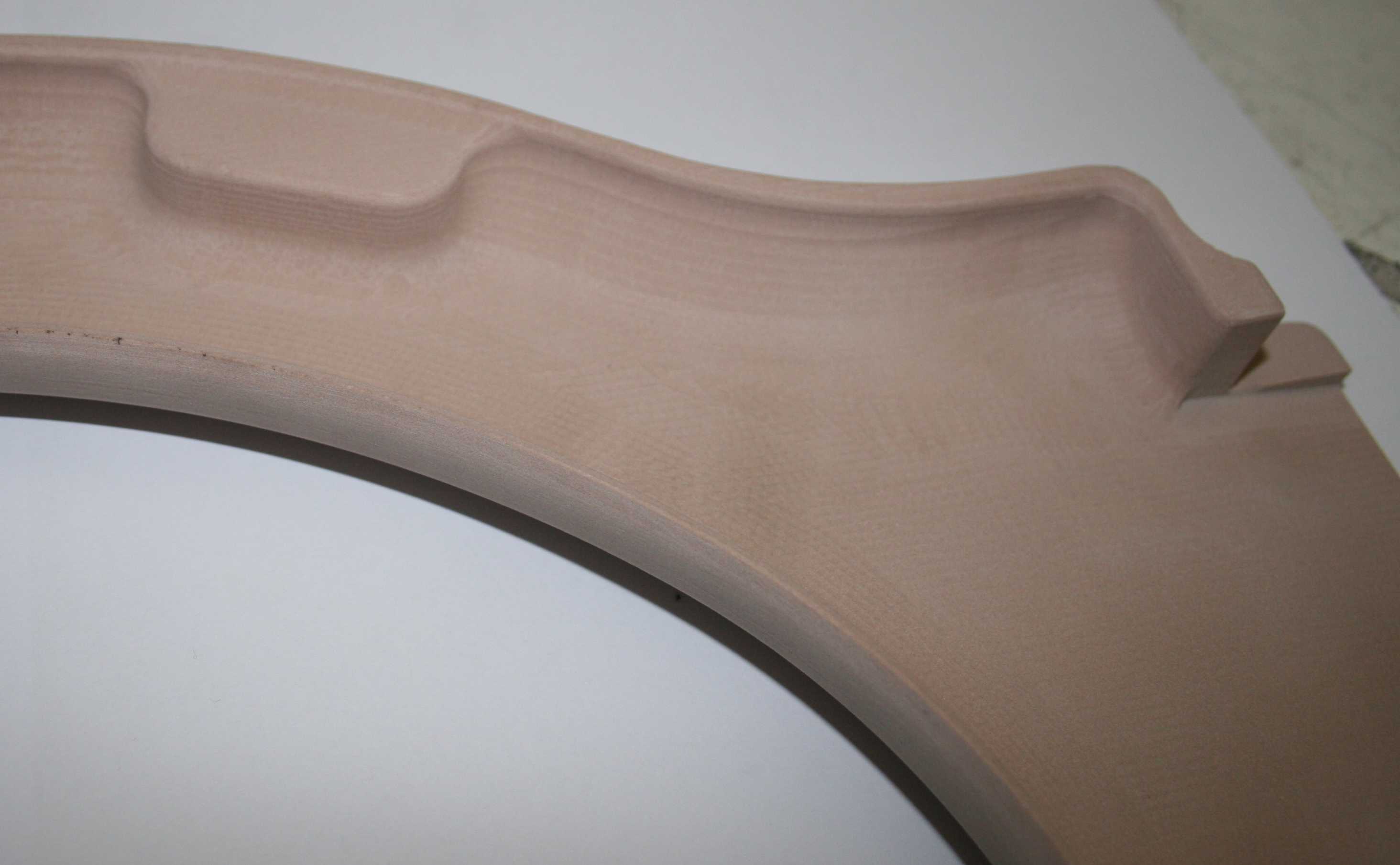

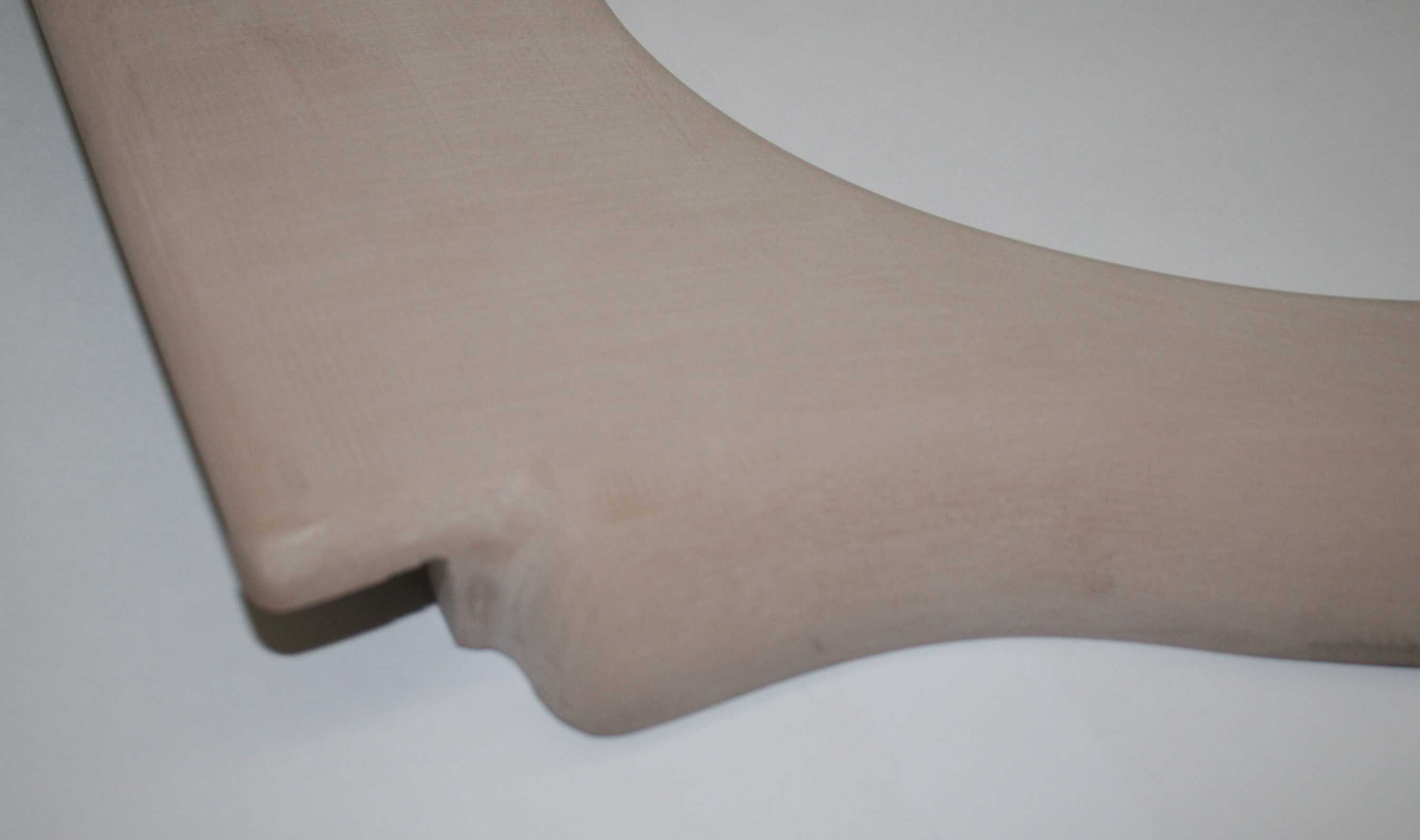

Modello realizzato dallo studio Falco&Boulanger-Torino Arch.Carrari Stefano

Dott. Caiati Michele

Disegnato con Rhino, percorso utensile generato con RhinoCam2 su materiale da prototipazione.

Macchina utilizzata:

Blu8 Giotto standard



Pannelli realizzati con Blu8 Giotto custom dal Sig. Meneghello Matteo della  PoliWhite srl (Verona).

Lavorazione tridimensionale polistirolo per imballaggi.

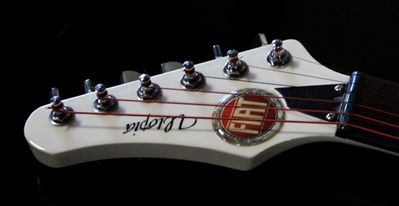

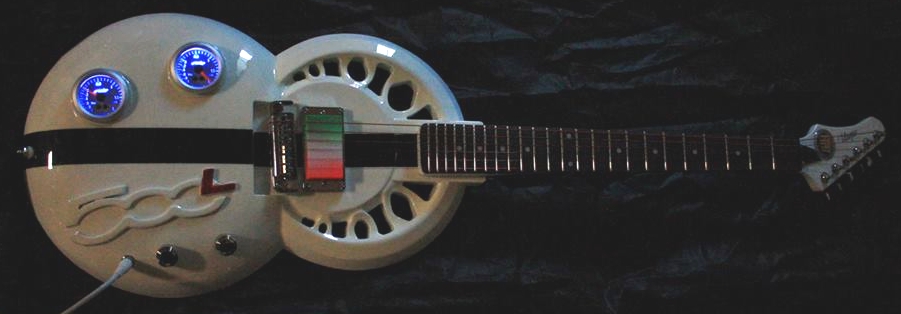

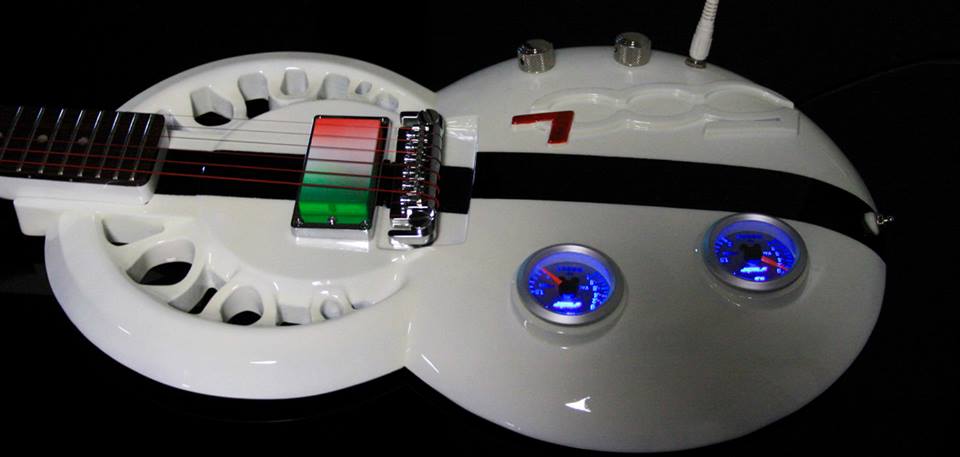

Chitarra realizzata con macchina Blu8 Giotto e software Delta8 dalla liuteria 'Utopia Custom' per Fiat

Un vivo ringraziamento a Davide Castellaro per questa meravigliosa opera d'arte























































































































































































































































Chitarra realizzata con macchina Blu8 Giotto da Utopia Custom, esposta al Mirafiori Motor Village,in occasione dell’ Art Design Village

Links:

http://www.utopiacustomshop.it/index.php/it/



http://ufficiostampapromozione.com/2013/05/17/utopia-custom-shop-presenta-la-chitarra-fiat-500l/

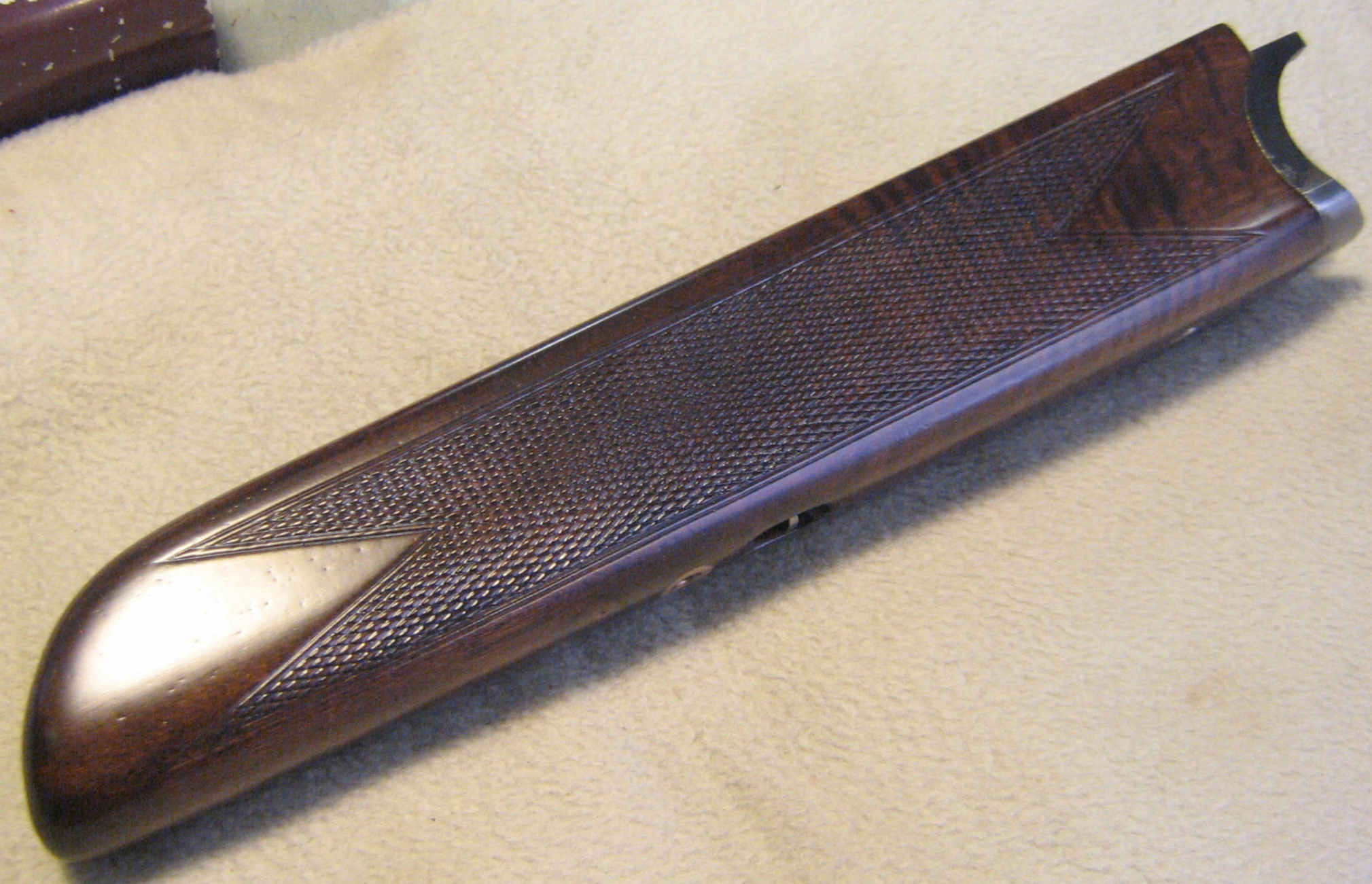

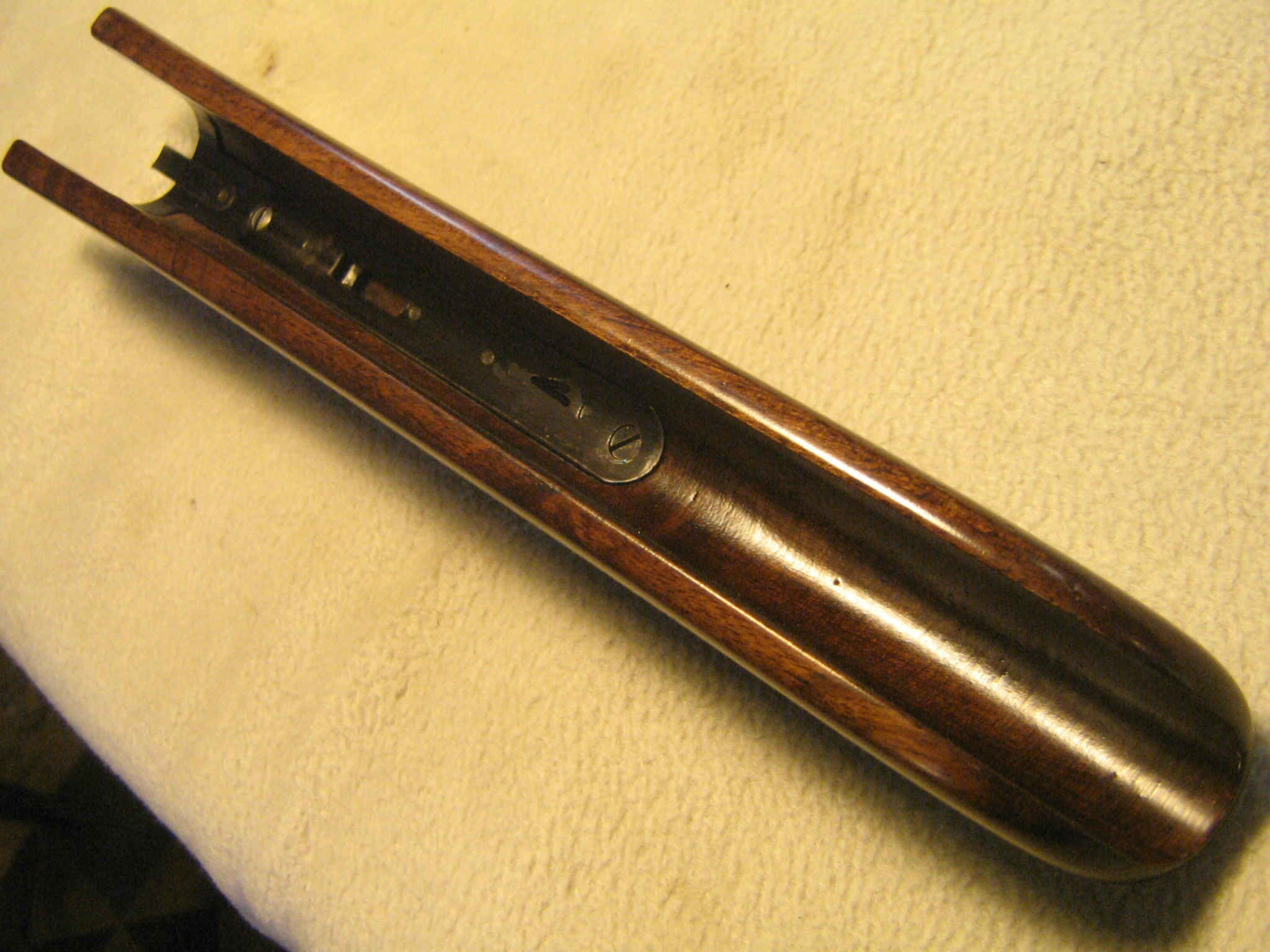

Lavoro realizzato da Armeria Mongelli (Niscemi-CL) con pantografo Blu8 Giotto 4 Assi





















Accessorio per taglio vinile per Blu8 Giotto

Rapida istallazione su Blu8 Giotto

Lavorazioni veloci e precise

Pressione lama regolabile

Ideale per taglio vinile adesivo, carta, cartone

Economico



Vedi filmato







































































































































































































































































































































































































































































































































































































Accessori per pantografi serie Blu8

Vedi pantografi serie Blu8 Jewel

Cutter a lama rotante per stoffe, moquette ecc.

   Filmato taglio mouquette

  Filmato Taglio Cartone

Modulo Cutter (Optional)

La serie Blu8 e'' dotata di un'ampia gamma di accessori che ne permette  l'utilizzo nei campi più disparati, dall'asportazione di truciolo fino al taglio del vetro, stoffe ecc tramite sistema Cutter rotante, che si allinea automaticamente in funzione della traiettoria del percorso utensile. L'accessorio si monta direttamente sull'asse ed il motore incorporato viene gestito automaticamente dal software. Il Cutter viene applicato sul codolo del dispositivo e il suo allineamento di taglio viene gestito dal motore sovrastante. Il sistema ammortizzante permette di seguire le non planarita' del piano di supporto. Il precarico viene regolato tramite vite.

Cutter per taglio del vetro, piastrelle ecc.

Dispositivo di acquisizione laser (Optional)

Il modulo laser viene posizionato sulla piastra frontale della macchina e tramite una apposita funzione integrata nel software, e' possibile acquisire l'oggetto posizionato sul piano della macchina.  Il software genera una nuvola di punti  contenenti le coordinate X,Y,Z dell'oggetto scandito. La risoluzione del modulo si aggira intorno a 0.01mm. Il software DeltaCncRT Prof.Edition presenta una videata appositamente sviluppata per l'acquisizione tramite modulo laser, facilitando notevolmente l'utilizzo del modulo.

Basta solo impostare i lati del rettangolo di scansione dove sara' contenuto l'oggetto e la distanza tra le righe di scansione. Un'ampia dotazione di software appositamente sviluppati da Delta Macchine accompagna il prodotto e rende semplicissima la replica della scultura, assicurando risultati eccellenti. L'ultimo software sviluppato in dotazione,DeltaLaserSTL permette la ricostruzione della superficie acquisita per essere manipolata con qualunque software cad che supporti il formato STL. Maggiori informazioni

 Filmato acquisizione laser con Blu8 Giotto

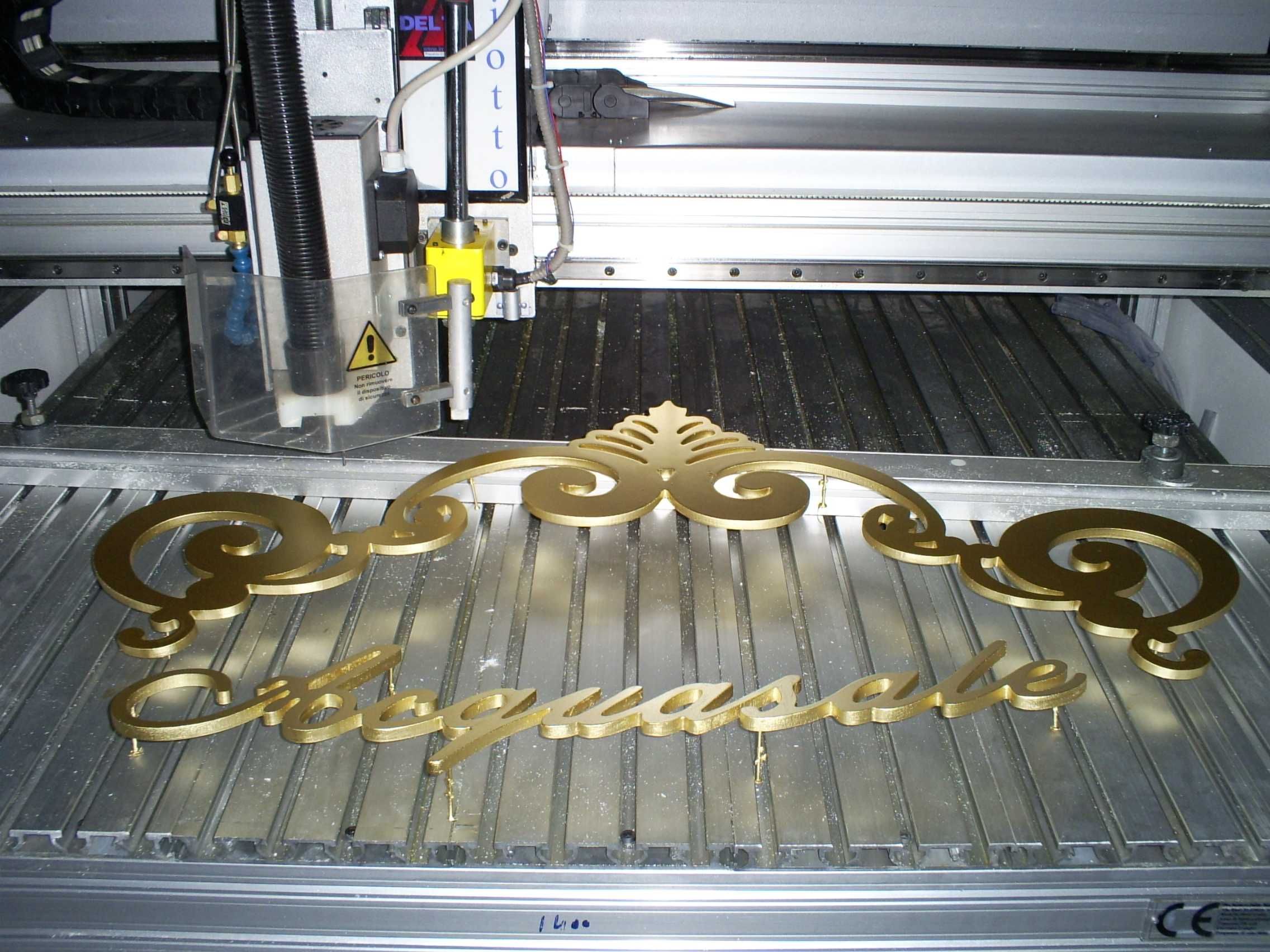

 Blu8 Giotto

Lavoro progettato e realizzato da Publiarte S.a.s. Disegnato con CorelDraw(TM), Gcode realizzato con DeltaCam

 Blu8 Giotto

Lavorazione su marmo. Dimensioni targa 400x280mm. Abbiamo voluto testare la macchina effettuando lavorazioni gravose, ottenendo risultati eccezionali. Il filmato è stato pubblicato per solo scopo dimostrativo. La macchina Blu8 Giotto non nasce per la lavorazione del marmo.

Vedi filmato



Codice realizzato tramite Cam 3D

 Blu8 Giotto

Realizzazione orologio da parete diametro 265mm, spessore legno 18mm.

Percorso utensile realizzato con DeltaCam Prof. 6.0

Vedi filmato di lavorazione  (7Mb)

 Blu8 Giotto

Realizzazione incastri Maschio-Femmina

Percorso utensile realizzato con DeltaCam Prof. 5.0

Vedi filmato di lavorazione  (35Mb)

 Blu8 Giotto

Realizzazione timbro in ottone dim.130x40mm. Percorso di svuotamento realizzato con DeltaCam, prof. 1mm con passate 0.25mm, fresa diam.2mm

Filmato acquisizione laser

Dispositivo per fotograffito su vetro e metalli

Il dispositivo e' composto da un ago che marca il materiale, partendo da una fotografia.

La foto viene convertita in bianco-nero ed il software calcola la densita' superficiale dei punti, assicurando un risultato estetico eccellente.

La testa di lavorazione viene messa in movimento a velocità costante e nello stesso tempo l'ago imprime dei graffi sul materiale. Non è possibile realizzare la lavorazione tramite GCode e per questo Delta Macchine ha sviluppato un apposito modulo specializzato che, partendo da una foto in formato jpg, genera il sincronismo tra asse X ed ago. E' possibile stabilire la risoluzione impostando la densità superficiale dei punti e scalare la foto secondo le proprie esigenze.

Il modulo e' stato sviluppato nel 2004 ed e' stato testato ampiamente, assicurando lavorazioni estremamente accurate, con centinaia di applicazioni in tutto il mondo.

Delta Macchine e' proprietaria dell'intero sistema( sorgenti software e maccanica), quindi è possibile personalizzare il modulo e le sue funzioni secondo specifiche del cliente.

     Vedi filmato di lavorazione

Prezzo:su richiesta





 Accessorio per cordonatura e taglio cartone

Il pantografo Blu8 Giotto puo' alloggiare 2 teste per cordonatura e taglio cartone, con testa sia oscillante che fissa. Un apposito postprocessore genera il gcode per la cordonatura e per il taglio in unico processo.

Vedi filmato di lavorazione

Disegno realizzato da Co.Ver.Line Cartotecnica Tel. 06-55.90.343

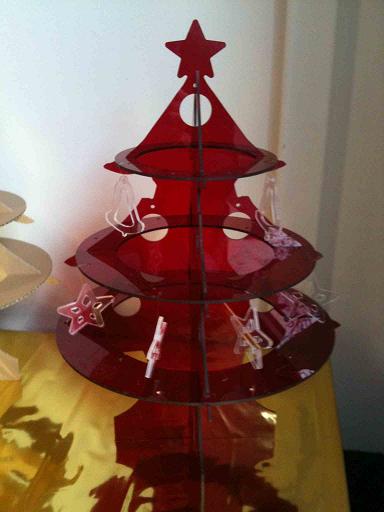

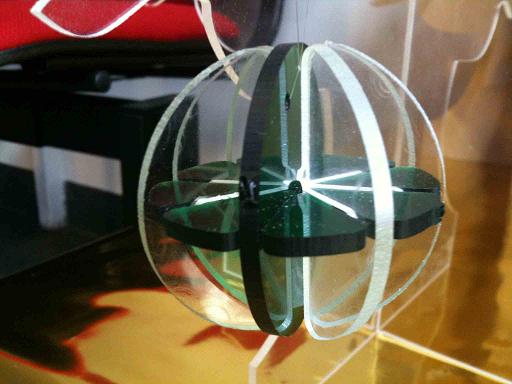

Altri lavori realizzati da Co.Ver.Line :fresatura plex con motore HF K1600









 Motore K1600ATC con cambio utensile automatico

Il software Delta8 Gestisce 48 utensili. Una apposita tabella contiene la compensazione altezza di ogni singolo utensile e le coordinate della posizione all'interno del magazzino fisico.

L'operazione di cambio utensile risulta trasparente all'utente, apposite routines scritte nel software e nel firmware della scheda USB CriMod-JM coordinano tutta l'operazione.

Il sistema e' stato progettato in modo da garantire la compatibilita' anche su macchine Blu8 Giotto e Blu8 Jewel acquistate prima del 2011

I coni alloggiano pinze ER20 con diametro codolo compreso tra 1 e 13mm

Richiedi un preventivo per applicare sulla tua Blu8 Giotto il sistema di cambio utensile automatico, inviando una email a vendite@infodelta.it

Vedi filmato cambio utensile automatico con mandrino K1600ATC + CriMod-JM



Nuovo Driver in Kernel Mode a 900Khz su 72I/O contemporanei (optional)

Hardware specializzato interamente sviluppato da Delta Macchine Cnc Srl, basato su Pci-Bridge

Delta Macchine Cnc Srl ha sviluppato la propria scheda Pci utilizzando componenti PCI-PCI bridge, ottenendo un local bus velocissimo che ci ha permesso di incrementare la frequenza da 25Khz a 900Khz. Tale innovazione permette di gestire encoders fino a 10.000 impulsi/giro, assicurando alte velocità di rotazione di motori AC servo brushless.

Inoltre, la grande quantità di I/O contemporanei permette di incrementare il numero di assi tutti interpolati, per usi industriali customizzati e nel campo della ricerca, settore al quale siamo molto interessati.

La differenza sostanziale che ci distingue nel campo cnc consiste nell'essere proprietari di tutti i sorgenti (software, firmware, driver in Kernel Mode) e tale competenza ci colloca ai vertici del settore.

La continua evoluzione dei nostri sistemi garantisce prestazioni sempre più brillanti e prodotti finiti sempre più prestanti, nati per l'impiego industriale.

Vedi Filmato temporizzazioni









Vedi filmato







 Home

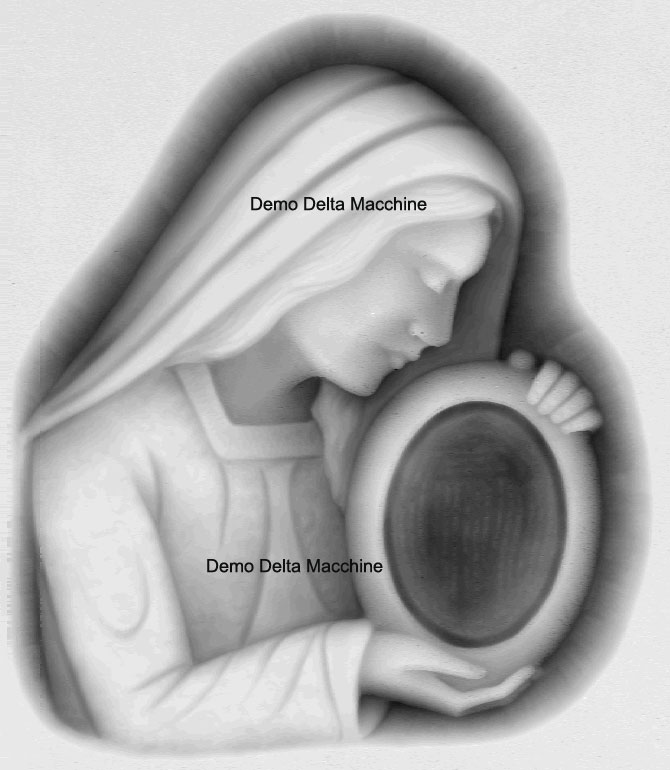

Immagine acquisita tramite dispositivo laser. Le varie tonalità di toni di grigio rappresentano le profondità  dell'oggetto. Tale immagine risulta interpretabile da qualsiasi software cnc per la replica tramite fresatura
