 Software CNC

Software professionale per la gestione di macchine a controllo numerico. Una curata interfaccia grafica interamente personalizzabile e la sorprendente qualità nella generazione dei segnali di pilotaggio motori caratterizzano il prodotto. Permette la gestione fino a 6 assi per una vera lavorazione 3D con controllo di divisori e tavole rotanti.



Maschera per lavorazione da file

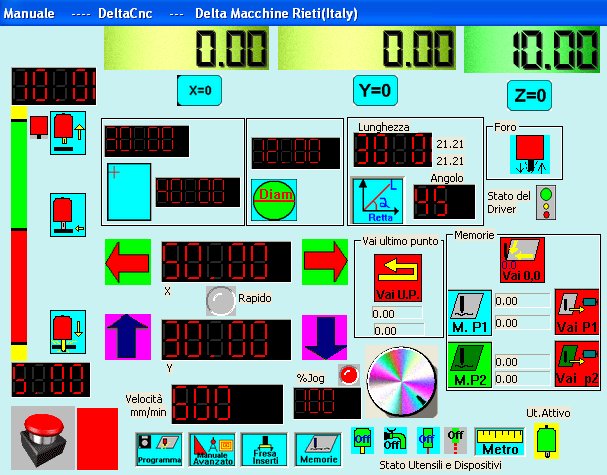

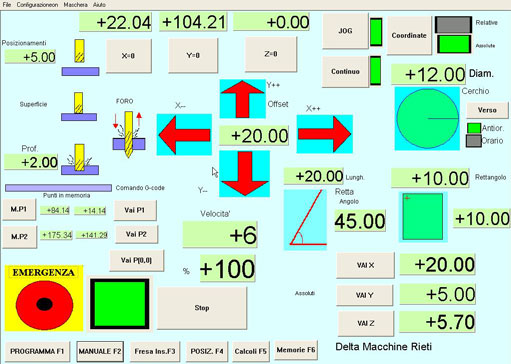

Maschera per lavorazione manuale

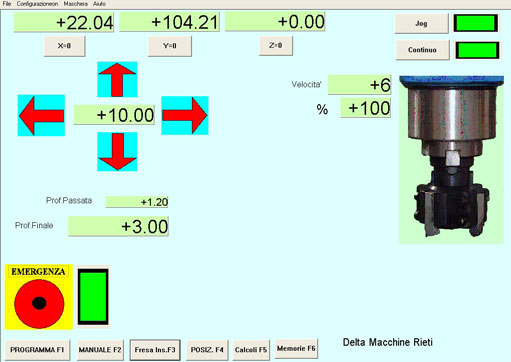

Maschera gestione fresa ad inserti

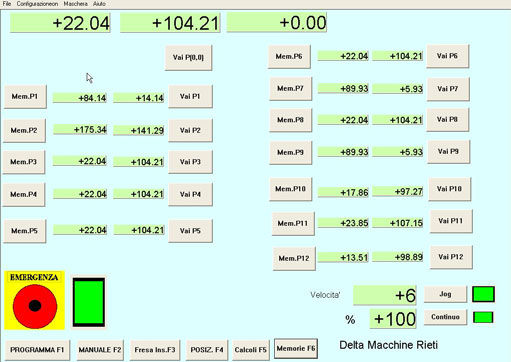

Maschera gestione punti di memoria

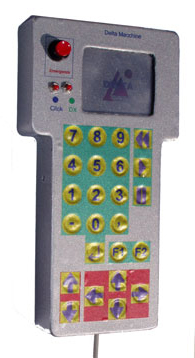

     WB1 Pannello operatore per la gestione della macchina utensile.

                                                                       Touchpad per la selezione dei tasti di azione

                                                                       Tastiera numerica per il settaggio dei valori (Es. Raggio del cerchio, lati del rettangolo, ecc.)

                                                                       Frecce direzionali per lo spostamento degli assi X,Y,Z.

                                                                       Spostamento sia in rapido che a velocita' controllata (mm/min) tramite freccie direzionali

                                                                       Tasti di selezione maschera :F1=lavorazione da file/ F2=lavorazione manuale

                                                                       Tasti per la lavorazione automatica da file: Rewind/Play/Stop

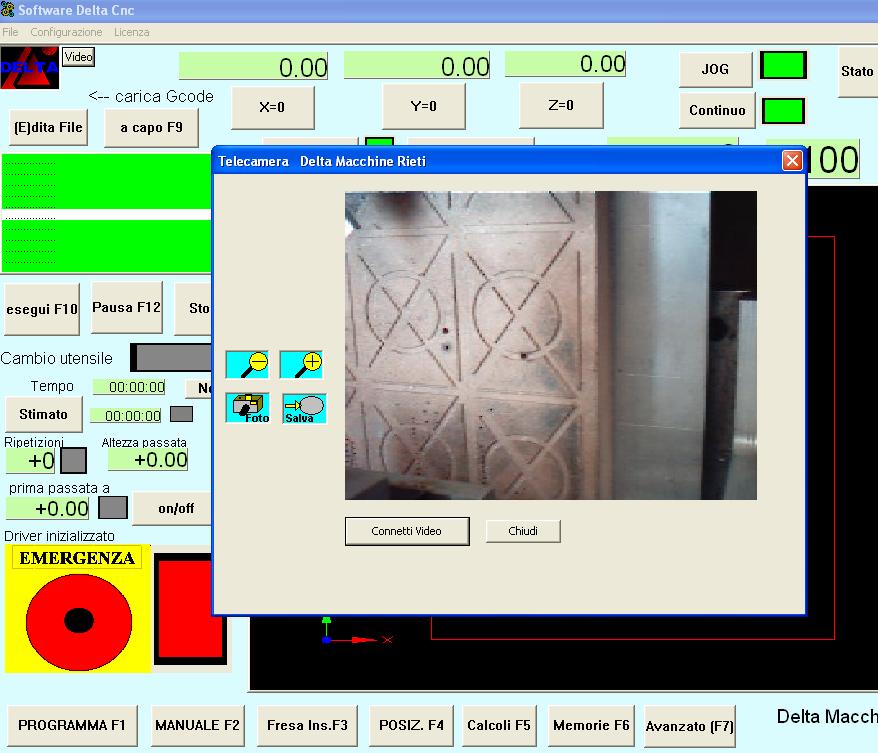

La nuova versione (DeltaCnc-Gold Edition) integra

 il dispositivo OCX  relativo alla gestione immagini

che permette di ricavare una finestra dove vengono

 visualizzati i frames provenienti da una qualsiasi

 web-cam o telecamera collegata al PC. Si puo'

quindi controllare la lavorazione attraverso la

web-cam montata sulla macchina utensile,

scattare una foto per poi acquisirla e tramite

appositi tasti si puo' elaborazione l'immagine,

 ingrandire, ridurre e misurare grazie allo

strumento 'metro' integrato nel

OCX(caratteristica non implementata nella

versione standard).Si puo’ collegare anche un

 microscopio con uscita USB per effettuare

 ingrandimenti adeguati che permettono

una misurazione accurata della lavorazione e

rilevare la rugusita’ della lavorazione oppure

ispezionare fori molto piccoli o calcolare

 l’interasse di 2 fori con grande accuratezza.











La eccellente qualita’ nella generazione dei segnali di avanzamento motori permette di ottenere prestazioni senza precedenti, esaltando al massimo le caratteristiche dei motori di spostamento, raggiungendo velocita’ di posizionamento ragguardevoli anche con motori a passo con coppie modeste su alto numero di giri. La possibilita’ di gestire encoders (EC2) direttamente connessi sulla porta parallela del PC permette di realizzare un semplice ed efficiente visualizzatore a 3 assi per l’utilizzo manuale della macchina utensile. Attraverso l’uso del Joystick analogico si possono effettuare posizionamenti a velocita’ variabile, proporzionale alla posizione della leva, con controllo a 360 gradi sul piano X-Y. L’abbinamento dell’interfaccia WB1 semplifica notevolmente il controllo della macchina utensile. Importa codice ISO (G-Code e M-Code), files di tipo DXF con possibilita’ di selezionare ed assegnare velocita’ di avanzamento e profondita’ di ogni singolo layer che compone il disegno. Importazione di immagini e trasformazione delle stesse in codice ISO dove la componente Z e’ modulata in funzione della tonalita’ di colore in modo da ottenere realistici bassorilievi(engrave).Importazione dei files in formato G-code per la lavorazione diretta. U'apposita maschera permette di effettuare le lavorazioni manuali tramite entita' fondamentali di disegno come foratura, cerchio(con possibilita' di scelta del senso di rotazione oraria o antioraria), retta, spostamento ecc. La gestione della fresa ad inserti e' situata su una maschera dedicata in modo da ottenere passate con incremento e velocita' impostate, fino alla profondita' finale. Inoltre una gestione accurata dei punti di memoria garantisce lavorazioni manuali semplificate, dando la possibilita' di memorizzare piu' punti per poi riposizionarsi su di essi con la semplice pressione del relativo tasto.  Un’apposita maschera facilita il posizionamento ed i riferimenti tra pezzo disegno. Il percorso utensile definito dal file impostato e’ visualizzato nella finestra grafica. Tra le funzioni di output e’ da notare la possibilita’ di pilotare segnali in PWM per la gestione della velocita’ di giri del mandrino, segnali On-Off per azionamenti di motori o sistema di raffreddamento utensile. Una curata gestione di finecorsa aumenta le sicurezze nell’utilizzo della macchina utensile. Tra le caratteristiche salienti del software e’ da notare la possibilita’ di gestire un tastatore elettronico che permette di esplorare uno spazio dove e’ contenuto l’oggetto da riprodurre in modo da generare un file contenente il codice ISO per la lavorazione (funzione Probe). Tastatore fornibile su richiesta.Gestisce motori di spostamento a passo oppure servomotori retroazionati da encoders.

Fornibili su richiesta maschere e funzioni personalizzate del software

Sistema operativo richiesto: Windows 2000 oppure Windows XP Prof.                          Scarica Demo del programma

Computer richiesto:>900 Mhz

Software:130 euro (software + licenza)

Maschera in italiano+manuale:20 euro                                                    Sezione Download per istruzioni di istallazione

Chiave di protezione:20 euro



In dotazione con macchine CNC complete.                                      Sviluppo software personalizzato secondo specifiche



Software



Visualizzatore su PC

In abbinamento alla scheda di acquisizione, permette di trasformare

 il PC in un efficiente visualizzatore per torni o fresatrici.

Possibilità di impostare le letture in millimetri o pollici, con risoluzioni

di 0.1mm oppure 0.01mm.

Gestisce valori assoluti e relativi, con la possibilità di controllare

direttamente il diametro finale del pezzo in caso di utilizzo su tornio,

oppure le dimensioni effettive della lavorazione in funzione del diametro

dell’utensile in caso di fresatrici.

Le dimensioni del software sono molto ridotte (22Kb) in modo da poter

istallare il software su qualsiasi PC dotato di sistema operativo:

Windows 3.11

Windows95-98

Disponibile anche su sistemi operativi MS-DOS.

Possibilità di adattare il software secondo specifiche del cliente.

*In abbinamento a scheda di acquisizione



Prezzo:30 euro















Software per foratura circuiti stampati



Permette di generare un file di foratura GCode

partendo da files di tipo "NC" e "TAP" tipici di

sistemi Gerber.

Separazione automatica dei tipi di foro a seconda

del diametro, assegnando a ciascun tipo un layer.

Generazione del file in formato "PLT" oppure in

codice ISO(G-Code)

Possibilità di "specchiare" il file di foratura.

Generazione del percorso utensile in modo

da scaricare i giochi meccanici della macchina

foratrice.

Traslazione delle coordinate dei fori per un

semplice sincronismo con la piastra.

Generazione del database contenente le

coordinate dei fori.

Sistema operativo:

Windows95/98/2000













Prezzo:70 euro





















Software di campionamento misure

Il software permette di acquisire i dati da un qualsiasi strumento

digitale di misura come calibro, micrometro, comparatore,

asta ed altimetro presenti nel catalogo.

Campionamento della misura tramite pedale.

Generazione di un database con acquisizione della misura,

data e ora del campionamento.

Settaggio del valore nominale e tolleranza ammissibile inferiore e

superiore in modo da valutare rapidamente se il pezzo risulta

conforme alle specifiche richieste

Adatto per controllo qualita’.

Sistema operativo: Windows 98/2000

Software personalizzabile su specifiche del cliente.

In abbinamento a scheda di acquisizione.              Prezzo:50 euro

































































































































Software DeltaCam Standard

                 Scarica versione Demo

Selezione del postprocessore

Il software genera il percorso utensile partendo da un file di tipo DXF ,HPGL,  Excellon( formato tipico per la foratura di circuiti stampati) generando un file G-Code compatibile con il software CNC in modo da pilotare direttamente la macchina utensile. Da ogni layer del disegno e’ possibile ricavare percorsi interni, esterni e svuotamento in funzione del diametro dell’utensile utilizzato. Un' apposita sezione di foratura permette di generare il codice relativo in modo molto semplice.Gli utensili a disposizione sono raccolti in un database che registra le caratteristiche di ogni singolo utensile(diametro, lunghezza, tipo:fresa/punta), ecc L’interfaccia grafica 3D guida l’utente nella generazione del percorso utensile, dando la possibilita’ di ruotare il disegno nello spazio.

Interamente in lingua italiana e manuale in italiano. Generazione del file di lavorazione direttamente su PC, con possibilita' di inviare il file attraverso porta seriale, interfacciandosi con molte macchine utensili.

Possibilita' di personalizzare il post-processore su specifiche del cliente.

Il software accetta il formato dxf in 2 dimensioni, dove la terza dimensione Z viene modulata impostando la profondita' di lavorazione. Tale caratteristica pone il software tra la fascia dei cam 2,5D. Per ottenere lavorazioni in 3D, partendo da disegni 3D, si consiglia l'utilizzo di BobCad-Cam.



Prezzo: 145 euro































































Un ringraziamento a Les Newell per aver sviluppato il software secondo specifiche di Delta Macchine

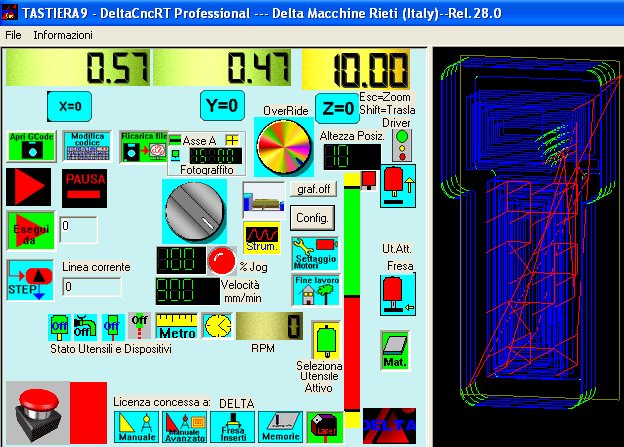

Software DeltaCncRT Professional Edition per la gestione macchina Cnc, il software in Real-Time Rel.27.0





Asse Z dinamico

Sintesi vocale

Gestione di 2 assi Z, con possibilita' di

scegliere l'utensile attivo.

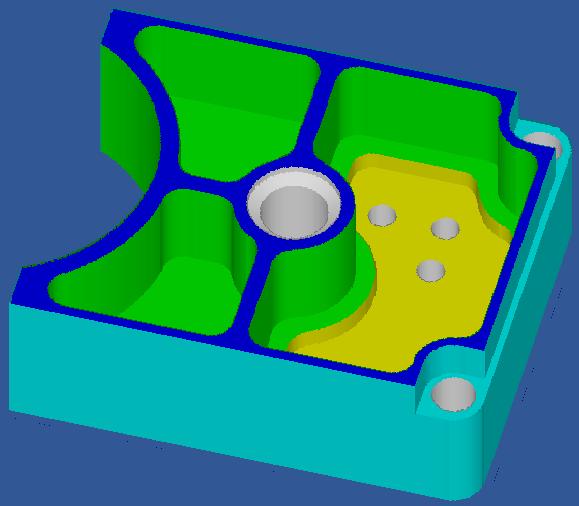

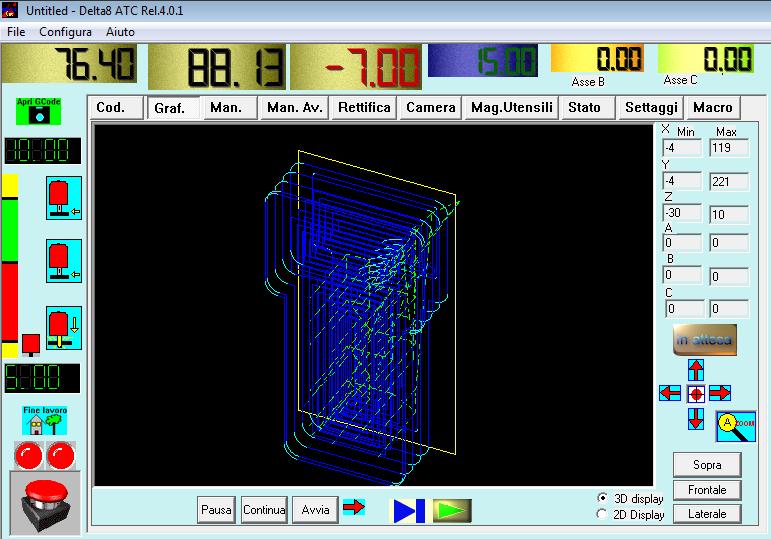

Grafica 3D

Rampe di accelerazione accuratissime

Gestione del 4° asse sia lineare che angolare

Gestione dei dispositivi di uscita

Emergenza software+ tasto esterno

Maschere per lavorazioni manuali

Driver eseguito @Ring0, consentendo la gestione degli impulsi di Step e direzione con temporizzazioni molto accurate, permettendo l'esecuzione contemporanea di molte applicazioni anche pesanti, senza risentirne minimamente.

Per motivi di protezione non e' possibile scaricare la demo del software. E' possibile provarlo presso la nostra sede.Possibilita' di personalizzarlo secondo specifiche del cliente



























Nuova funzione implementata(optional): comunicazione seriale con inverter Delta per la regolazione automatica del numero di giri del mandrino. La regolazione puo' essere effettuata direttamente dal software oppure da G-Code.

































































































































































































































































































































































































































































   Gestisce misurazioni sul pezzo con puntatore laser

   Pilota Accensione/spegnimento di elettroutensile, pompa di raffreddamento, innesco arco plasma, Laser per misurazione e laser da taglio

   Gestisce una telecamera collegata al sistema.



   Il driver che genera le temporizzazioni relative ai segnali di Step e Direzione e' sviluppato tramite Microsoft DDK e la sua esecuzione e' a

   Ring0  (Kernel Mode). La frequenza di aggiurnamento dei segnali e' di 60 Khz, frequenza elevata che permette una notevole precisione

  delle temporizzazioni. Il software di interfaccia e' sviluppato in User Mode con Microsoft Visual C++ e MFC (Microsoft foundation Classes).

  Temporizzazioni precise permettono di gestire accuratamente velocita' ed accelerazioni degli assi, anche se contemporaneamente possiamo

  lavorare con lo stesso PC con altri applicativi, anche pesanti, senza minimamente deteriorare le prestazioni del controllo Cnc.



  L'abbinamento software, driver, movimentazione lineare, design fanno dei prodotti Delta Macchine la massima espressione dello stato

  dell'arte dell'intero sistema, caratteristiche fondamentali per sistemi professionali di qualità. Tutti i prodotti sono stati sviluppati interamente

  dalla Delta Macchine, un grande  orgoglio di tecnologia interamente Made in Italy.



   Software non vendibile separatamente. Maschere secondo specifiche del cliente per sistemi custom.

   Modulo utilizzabile negli ambienti piu' diversi: piegatrici, foratrici, posizionatori, controlli, sinottici ecc.

   Richiedi un preventivo per la tua applicazione custom.



  Filmato di gestione del Software



Gestione Tornitura (optional)



E' possibile definire il tipo di

lavorazione da eseguire(tornitura

esterna/tornitura interna/sfaccettatura

 esterna)



Impostando i vari parametri

(lunghezza da tornire, diametro finale,

incremento Z e velocità di lavorazione)

viene eseguita l'operazione di tornitura

in automatico.



La gestione dei Led "Sgrosso" e

"Finitura" permette di ottenere

lavorazionim miste.



E' inoltre possibile importare il codice

della lavorazione direttamente da file.

Il nostro software DeltaCam e' fornito

di postprocessore per la generazione

del codice per tornio CO632A Cnc.





Una apposita funzione di gestione

collisione evita collisioni accidentali tra

mandrino ed utensile, aumentando il

grado di sicurezza delle operazioni.













Nuova funzione implementata:Fotograffito Scarica filmato Fotograffito

Il software non e' vendibile separatamente







Delta Driver

Software demo per movimentazione assi. Il software e' composto da un file eseguibile DeltaDriver.exe che utilizza un driver a livello Kernel @Ring0 per la generazione dei segnali di uscita.

La versione Full dispone di sintesi vocale in lingua italiana.

Comandi:

Frecce Direzionali:movimento assi X-Y                        Scarica Driver       36 Kb Rel.02

Tasti Pg-Up e Pg_Dwn :movimento asse Z                  Scarica Software  155Kb

Tasti X=0,Y=0,Z=0 reset visualizzatori assi

Click su visualizzatore: settaggio valore visualizzatore asse (compare una tastiera numerica virtuale per l'impostazione del valore in quanto il software e' sviluppato per sistemi a touch-screen)

Slider Velocità: imposta la velocita' di spostamento degli assi in Jog-Mode

Offset:impostare il valore di spostamento nel visualizzatore di offset facendo Click su di esso. Inserire valori <20 (restrizione della versione demo) e poi cliccare la freccia di direzione.

Prima di avviare DeltaDriver.exe, occorre caricare il driver nel sistema operativo.

Da risorse-Nuovo Hardware, installare il driver con il relativo file DeltaTimer.inf che installera' il file di sistema DeltaDriver.

Appena istallato il driver, riavviare il PC e lanciare l'eseguibile.

Impostazione Pins e Porta:

Porta=0x378

Pins: 2 Step X  /  3 Dir X  /  4 Step Y  /  5 Dir Y / 6 Step Z / 7 Dir Z /

Risoluzione del passo:0.01mm/step

La versione Full ha maschere di configurazione idonee.

Sia il software che il relativo driver puo' essere personalizzato secondo specifiche (Solo per R&D delle aziende e costruttori di macchine utensili)

Si valuti la qualita' dei segnali di uscita e le dimensioni ridottissime dei files.

Il driver e' sviluppato per Windows Xp prof. Su richiesta e' possibile compilarlo per altri S.O.































Maschera lavorazione da file

























Modularità del software DeltaCncRT

Il software DeltaCncRT è composto da vari moduli attivabili su richiesta del cliente, in modo da soddisfare le esigenze di utenti nei campi più disparati. I moduli sviluppati sono:

-Gestione Fresatrice/Pantografo (Standard)

-Gestione Taglio Plasma (Optional)

-Gestione Taglio Laser CO2 (Optional)

-Gestione Tornio (Optional)

-Generazione fotograffito con martello elettr.(Optional)

-Generazione fotograffito con Laser CO2 (Optional)

-Acquisizione oggetto tramite laser di acquisizione e           scheda Microdelta (Optional)

-Misurazione tramite telecamera/webcam (Optional)

-Comunicazione seriale con inverter Delta per la regolazione automatica rpm mandrino (Optional)

-Versione per centri di lavoro con gestione magazzino utensili, database posizione utensili, verifica presenza utensile, preset automatico altezza utensile (tale versione è fornibile solo a costruttori di centri di lavoro)

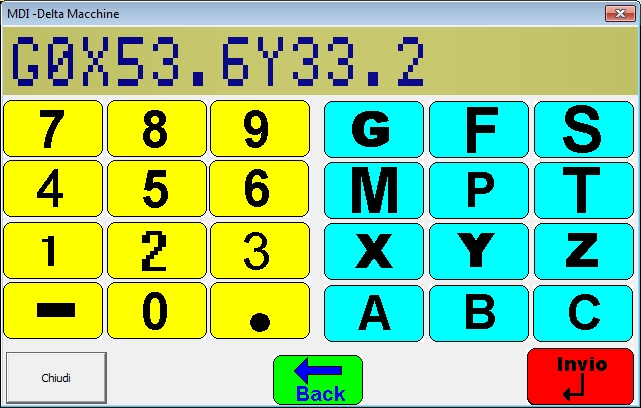

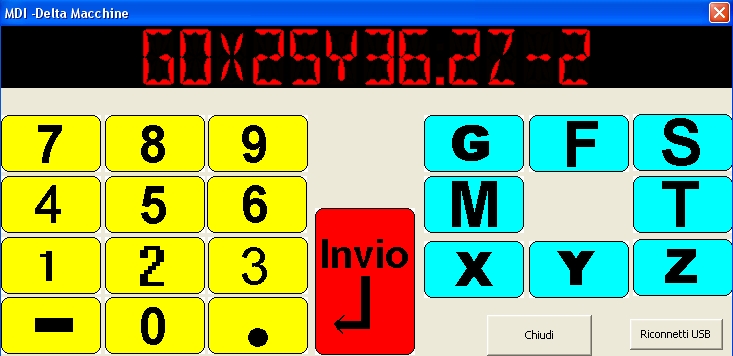

Impostazione dei valori numerici tramite touch-screen/tastiera











Nuovo Driver per Windows Vista!

Filmato2 grafica software( 7Mb)

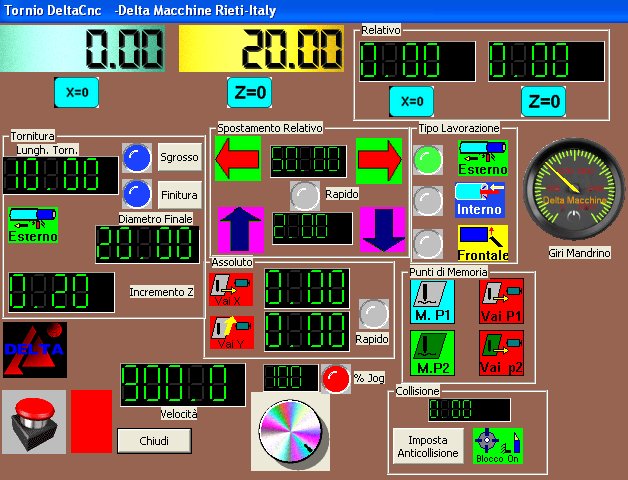

Maschera di gestione Tornio

Filmato3 grafica software( 3Mb)























 Software Mach2-Mach3.



























Delta Macchine e' distributore ufficiale del software cnc piu' diffuso e prestante al mondo:Mach2. La grande versatilità del prodotto permette di adattare il software secondo le proprie esigenze, creando facilmente le proprie maschere con pulsanti e spie di segnalazione che rispondono a proprie esigenze. La sintassi del codice associato all'evento "Click" dei pulsanti inseriti dall'utente risponde alla sintassi di Visual Basic, linguaggio ampiamente diffuso ed intuitivo. Il vero motore del software e' inserito in un OCX che comunica con il driver, ottenendo temporizzazioni accuratissime sui pins della porta parallela. Il modulo OCX e' inseribile all'interno del proprio software in modo da ottenere un'applicazione integrata, utilizzando cosi' proprietà e metodi del controllo. Sia il modulo OCX che l'applicativo sono sviluppati in .Net (Visual C++). Per ambienti di ricerca e sviluppo sono disponibili i sorgenti in Visual C++ dell'applicativo principale(Main) ed il modulo OCX da utilizzare nel main. Anche se Delta Macchine detiene i sorgenti dell'applicativo da utilizzare solo in ambienti di ricerca e insegnamento, il legittimo proprietario e' Art Fenerty, che gestisce egregiamente un attivo Newsgroup relativo a tale software. Delta Macchine e' in grado di fornire tutto il supporto tecnico e adeguata letteratura per la realizzazione di sistemi basati su tale prodotto, particolarmente indicato per ambienti universitari e scuole superiori ad indirizzo meccanico e/o software. Proprio per tali ambienti e' stata sviluppata una licenza "Open License" che permette di utilizzare il prodotto su piu' stazioni hardware, con un prezzo molto vantaggioso (Educational License). L'intero sistema di sviluppo rivoluziona radicalmente il concetto di controlli cnc, proiettando l'allievo nella nuova era di controlli Real-Time multiasse, programmabili con linguaggi attuali quali il Visual c++ e Visual Basic professional.

Prezzo:130 euro

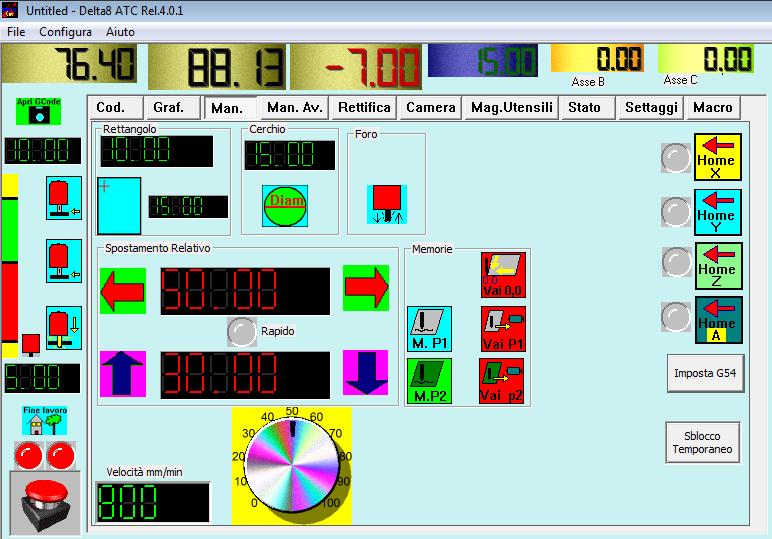

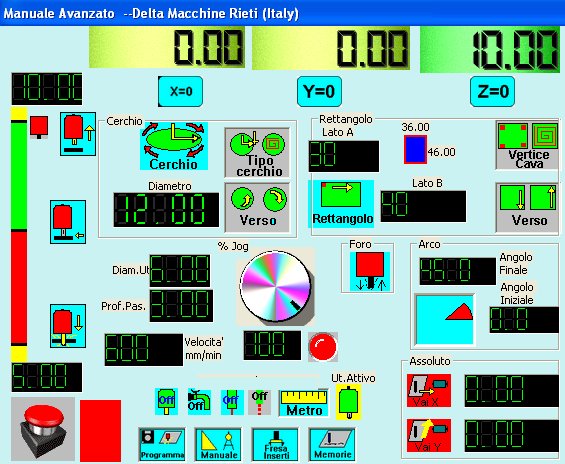

Maschera manuale avanzato





Sistema di misura tramite Telecamera

A breve il sistema (Software+Webcam) di misura tramite telecamera/webcam sarà disponibile anche separatamente dal software DeltaCncRT





















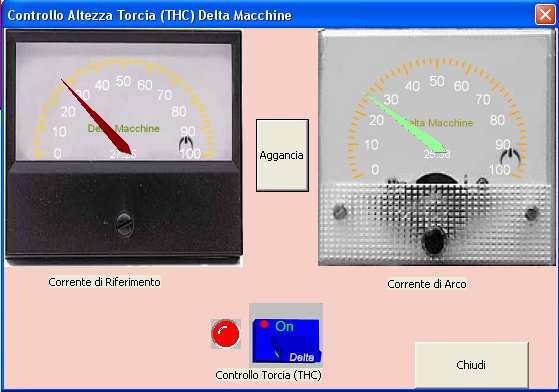

Selezione del tipo di ugello istallato sulla torcia per taglio plasma. L'ugello corto determina un taglio piu' preciso ed e' adatto per spessori fino a 3mm, mentre l'ugello lungo e' adatto per spessori maggiori di 3mm. L'innesco dell'arco e' diverso a seconda del tipo di ugello istallato. Il software gestisce automaticamente la gestione dell'innesco e mantenimento dell'arco nella torcia, semplificando notevolmente l'utilizzo della macchina. Per maggiori dettagli sulla gestione della tecnologia di taglio, consultare la macchina combinata P3A Combi.

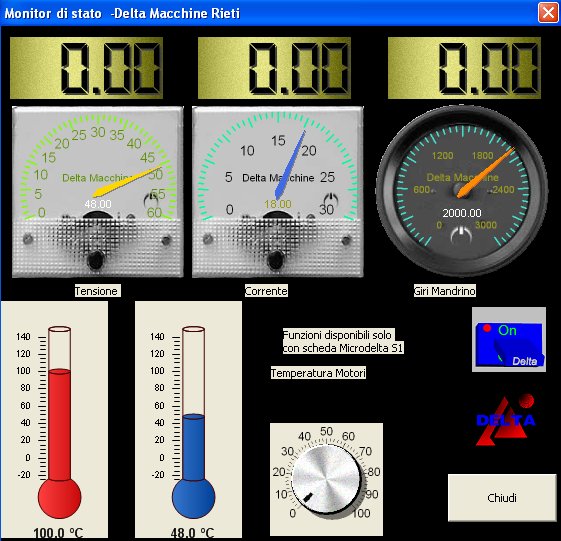

Monitor di stato del sistema(optional)

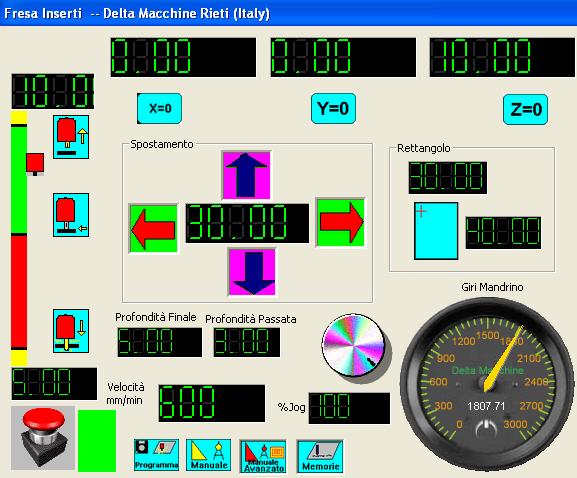

Maschera di gestione Fresa ad inserti

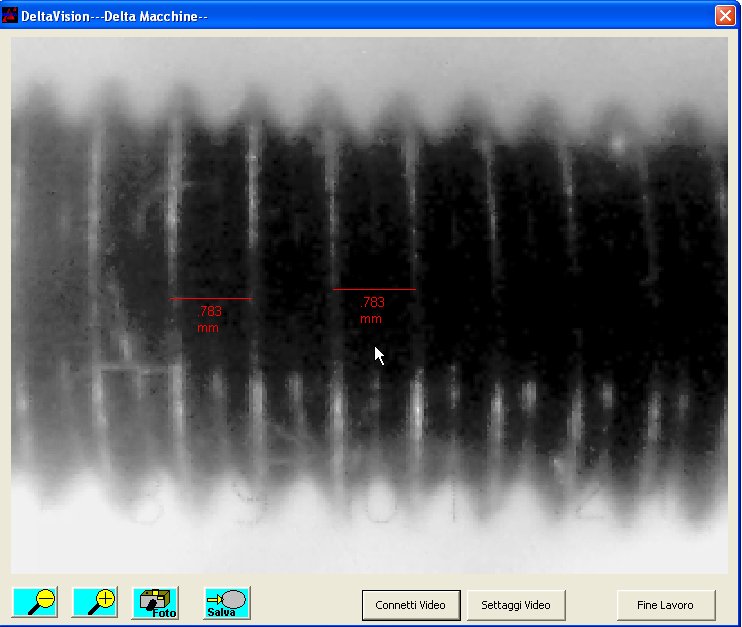

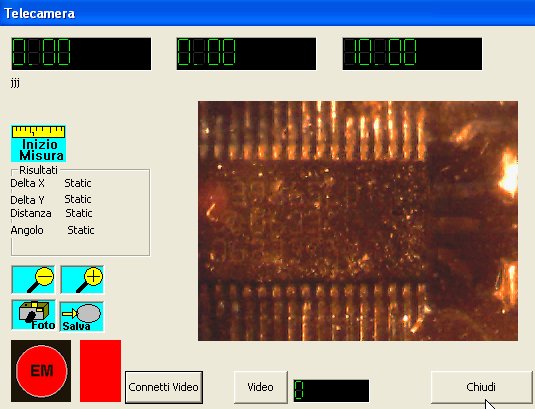

Sistema di misura tramite Telecamera

Immagine acquisita tramite fotocamera/telecamera direttamente connessa al PC e comunicante con il software DeltaCncRT tramite il driver della periferica (optional).

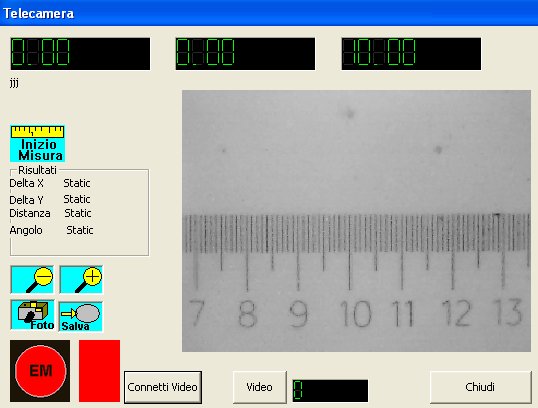

La telecamera/webcam presenta una scala graduata con risoluzione di 0.1mm, la quale serve per tarare il sistema di misura.













L'apposito monitor di sistema visualizza lo stato di sensori analogici e digitali connessi direttamente alla scheda MicrodeltaS1



Una volta tarato il sistema, si acquisisce l'immagine tramite l'apposito tasto ed e' possibile effettuare misurazioni accurate sul pezzo. La foto mostra un circuito integrato con interasse tra i pins di 0.5mm. Sono state eseguite 2 misure: una orizzontale ed una verticale.

La misura orizzontale calcola la distanza tra il pin 4 ed il pin 6 del circuito integrato. Secondo datasheet tale distanza e' esattamente 1mm, il sistema di misura ha stimato una distanza di 0.97mm, con errore molto contenuto.

































































































Implementazione per Taglio Laser

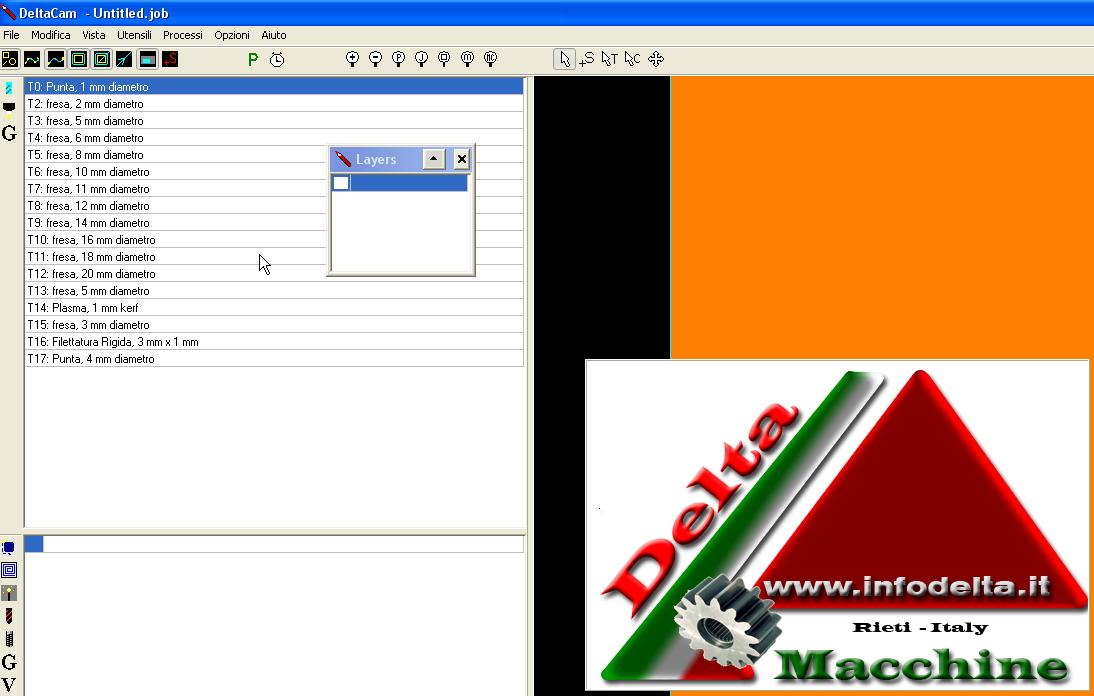

Software DeltaCam Professional

Il software genera il percorso utensile partendo da un file di tipo DXF ,HPGL,  Excellon( formato tipico per la foratura di circuiti stampati) generando un file G-Code compatibile con il software CNC in modo da pilotare direttamente la macchina utensile. Da ogni layer del disegno e’ possibile ricavare percorsi interni, esterni e svuotamento in funzione del diametro dell’utensile utilizzato. Un' apposita sezione di foratura permette di generare il codice relativo in modo molto semplice.Gli utensili a disposizione sono raccolti in un database che registra le caratteristiche di ogni singolo utensile(diametro, lunghezza, tipo:fresa/punta), ecc L’interfaccia grafica 3D guida l’utente nella generazione del percorso utensile, dando la possibilita’ di ruotare il disegno nello spazio.

Garantisce una maggiore compatibilità con i vari cad che esportano in formato DXF.

Interamente in lingua italiana e manuale in italiano.Generazione del file di lavorazione direttamente su PC, con possibilita' di inviare il file attraverso porta seriale, interfacciandosi con molte macchine utensili.

Possibilita' di personalizzare il post-processore su specifiche del cliente.

Il software accetta il formato dxf in 2 dimensioni, dove la terza dimensione Z viene modulata impostando la profondita' di lavorazione. Tale caratteristica pone il software tra la fascia dei cam 2,5D. Per ottenere lavorazioni in 3D, partendo da disegni 3D, si consiglia l'utilizzo di BobCad-Cam.



Prezzo: 185 euro



Aggiornamento DeltaCam-> Std-Professional: 40 euro















































Post-processori sviluppati nella versione professional:

Blu8 Delta Macchine

ZX7550 Delta Macchine

P3A Taglio Plasma con ugello corto Delta Macchine

P3A Taglio Plasma con ugello lungo Delta Macchine

Gestione cutter per taglio vetro/stoffe(4 assi) Delta Macchine

Tornio CO632A Cnc Delta Macchine

Taglio laser

Anilam(TM)

Bridgeport(TM)

Mach2(TM)

Heidenhain(TM)



























Un ringraziamento a Les Newell per aver sviluppato il software secondo specifiche di Delta Macchine

















































Strumenti virtuali



Strumenti virtuali come Activex (Ocx) oppure come classi in VisualC++ (MFC) per gli sviluppatori.

Possono colloquiare con il nostro driver in modo da ottenere sistemi in Real-Time.









































Scarica Demo

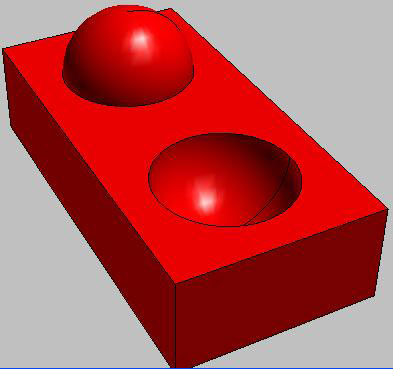

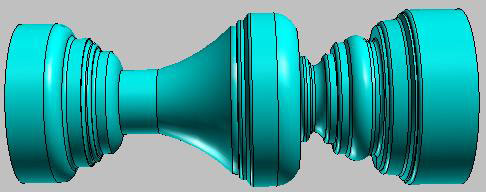

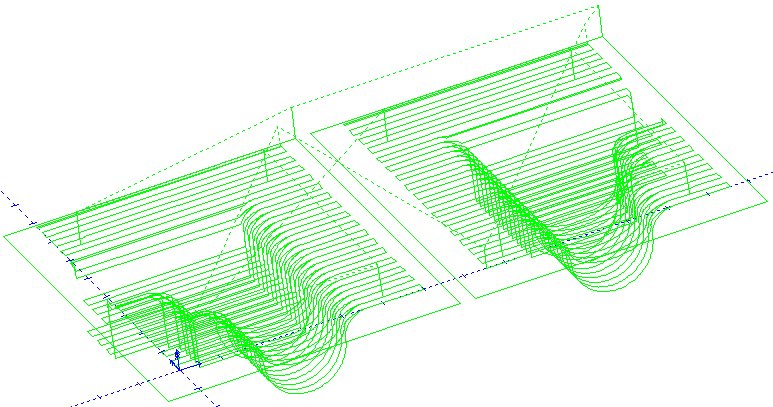

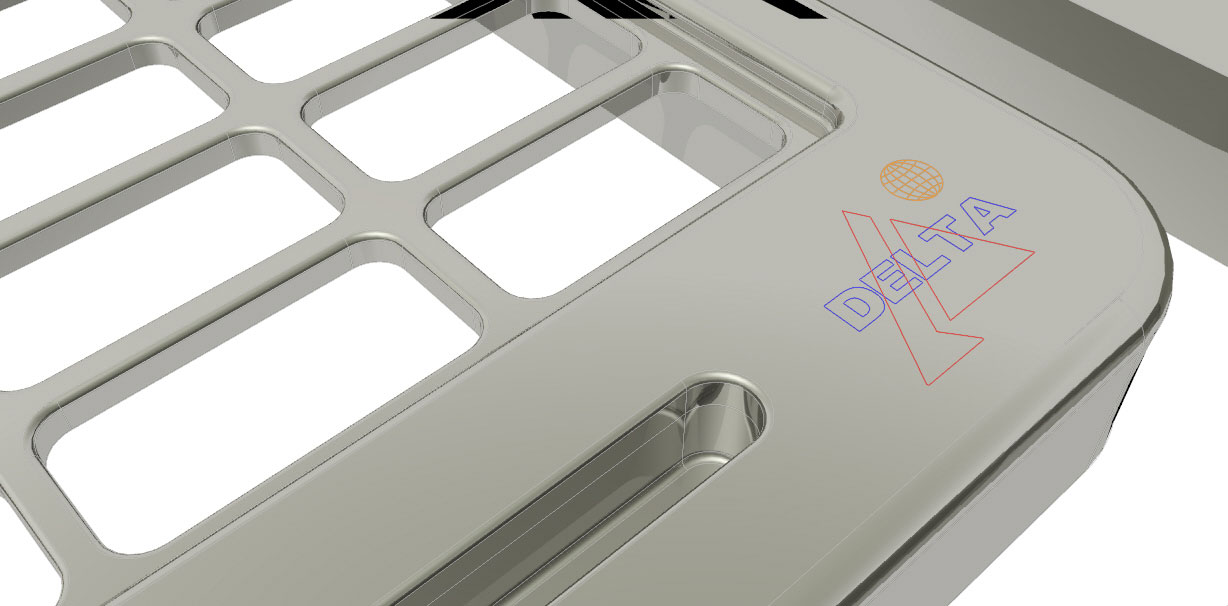

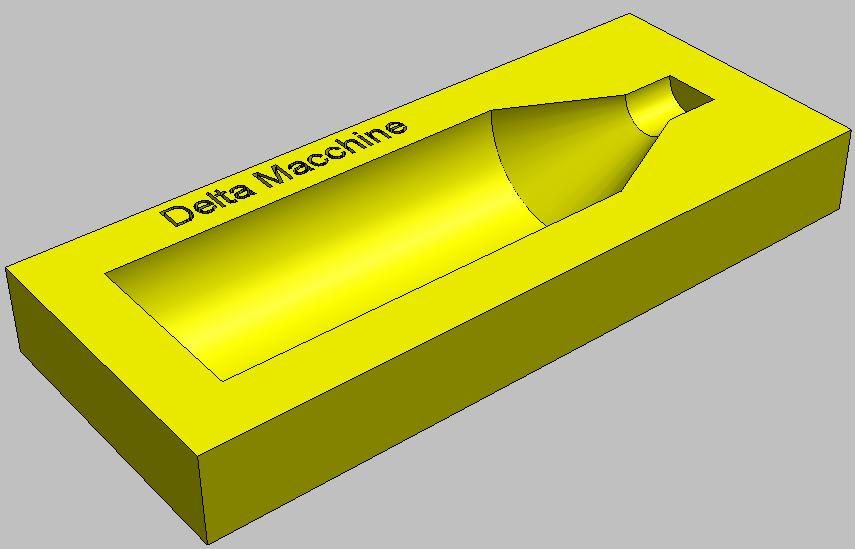

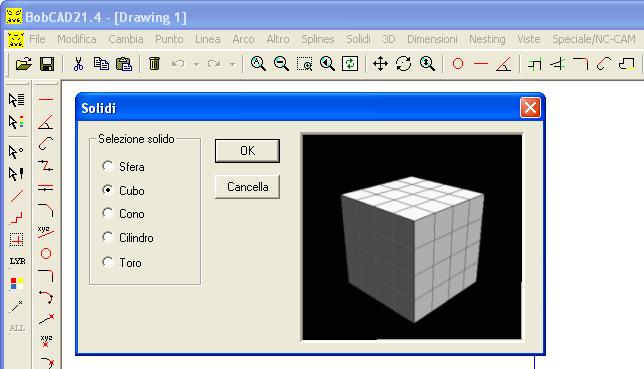

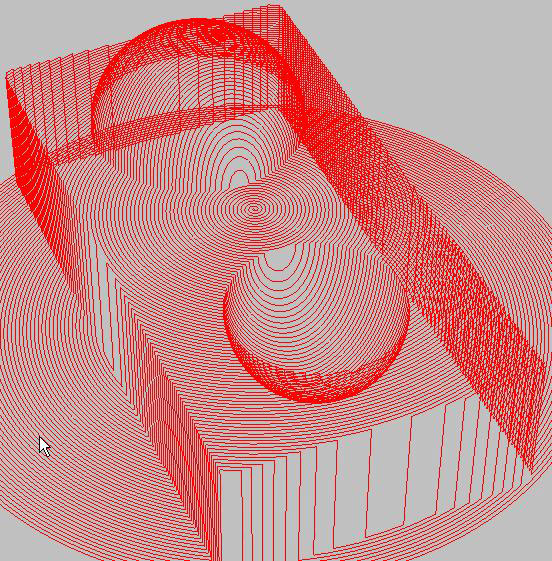

Software Cad-Cam 3D professional BobCad-Cam

Dopo una attenta analisi dei vari prodotti della stessa fascia abbiamo selezionato

 quello che riteniamo il piu’ completo ed affidabile, pur con costo accettabile.

Il software BobCad-Cam V21 rappresenta la soluzione completa per la

realizzazione di oggetti molto complessi. Adatto in particolar modo a stampisti

che devono disegnare e realizzare stampi sufficientemente complessi. L’intero

 pacchetto software rappresenta un grande investimento all’interno dell’azienda,

 sostenendo lo sviluppo della stessa, pur mantenendo bassi gli investimenti economici.

Con un unico investimento abbiamo un software di disegno 2D, disegno 3D, Rendering

e software Cam tra i piu’ evoluti e professionali.

L’intero pacchetto in versione Professional integra le seguenti caratteristiche:

Cad 2D: E’ possibile disegnare in 2D tramite entita’ fondamentali di disegno, quotature, ecc.

Cad 3D: Permette di disegnare oggetti in 3D tramite le tecniche di wireframe e solidi, estrusione di curve e superfici, generazione di solidi tramite funzione "tornio" ecc.

Cam 2,5D : permette di generare il percorso utensile partendo da disegni in 2D

Cam 3D: Genera il percorso utensile da disegni in 3D, avendo la possibilita’ di gestire anche il quarto asse rotativo.

Simulatore 3D.E’ possibile verificare su monitor il percorso dell’utensile, ottenendo una rappresentazione del modello molto realistica.

Cumunicazione seriale che permette di scaricare il G-Code su macchine non troppo recenti, con possibilita’ di settare i parametri di comunicazione con il controllo.

Possibilita’ di generare il percorso utensile partendo da un disegno sviluppato

con un altro cad. L’ampia interfacciabilita’ che contraddistingue il prodotto

permette di importare file di disegno con i seguenti

formati:DXF/DWG/SolidWorks/Iges/Parasolid/Rhino Cad ecc.

La curata funzione di Rendering permette di vedere l’oggetto disegnato come

se fosse reale, con funzione di rotazione dinamica per poterlo osservare da piu’

 punti di vista. Il gioco di luci ed ombre inserito all’interno della funzione di

 rendering rende l’immagine molto realistica. Una volta realizzato il disegno, e’

possibile generare il percorso utensile in un’apposita finestra del software.

Le linee di codice generate sono dinamicamente collegate ad un puntatore

Disegno del profilo in 2D

sulla grafica del disegno in modo da conoscere il significato di ogni singola

 linea G-Code.

Tra le caratteristiche salienti del software vi e’ la possibilita’ di effettuare

percorsi di sgrosso e finitura, sia sul piano X-Y che in direzione dell’asse Z.

Inoltre gestisce la generazione di fori, filettature cambio utensile, caratteristiche

fondamentali per centri di lavoro. Un’altra caratteristica importante consiste nella

 gestione degli script in modo da aggiungere funzioni personalizzate sviluppabili

dall’utente o da terze parti.

Il software viene fornito con molti postprocessori, ma possiamo personalizzare il

Estrusione con rotazione di 360 gradi intorno all'asse X con rendering

postprocessore su specifiche del cliente. Infine, la sezione Cam permette di generare

il codice per torni a 2 assi permettendo la gestione del database degli utensili,

lavorazioni di sgrosso, finitura, spianatura ecc. La sezione cam relativa al tornio

 e’ in grado di gestire eventuali collisioni tra utensile e mandrino, evitando cosi’ danni seri.

Software in lingua italiana (traduzione:Delta Macchine)



Prezzo :richiedere preventivo

Il prezzo non prevede consulenza e/o corso Cad-Cam.

Per eventuali corsi e/o consulenze sul software richiedere preventivo

















































Disegno in 3D del solido tramite la sezione Cad integrata nel software

Generazione del percorso utensile relativo alla riproduzione del solido disegnato tramite la sezione Cam del software.

Disegno 3D con rendering di una piastra 350x380x10mm con prese motore e fissaggio profili

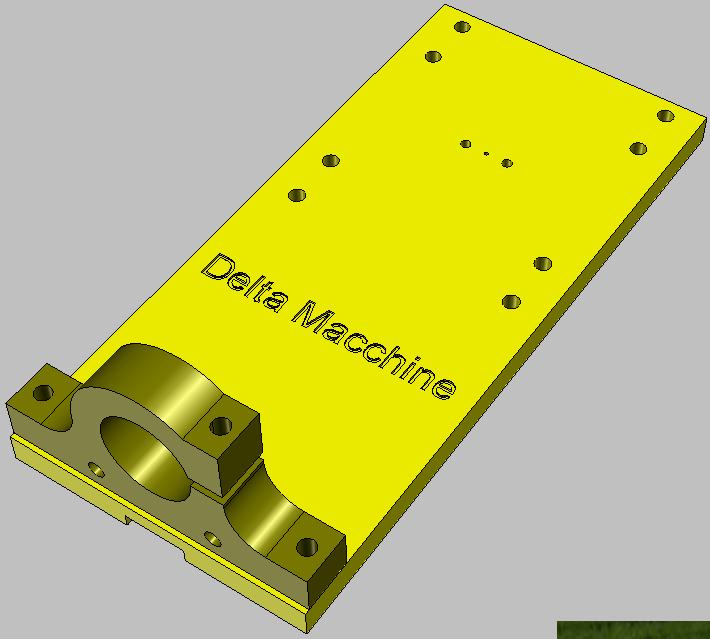

Supporto per Kress 900W (Disegno+Rendering)

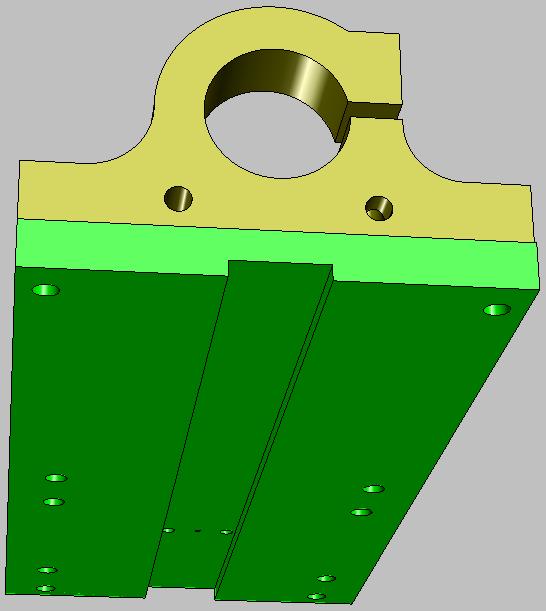

Piastra Asse Z con supporto per Kress disegnata con BobCad-Cam e realizzata con ZX7550Cnc





Software in Italiano tradotto da Delta Macchine

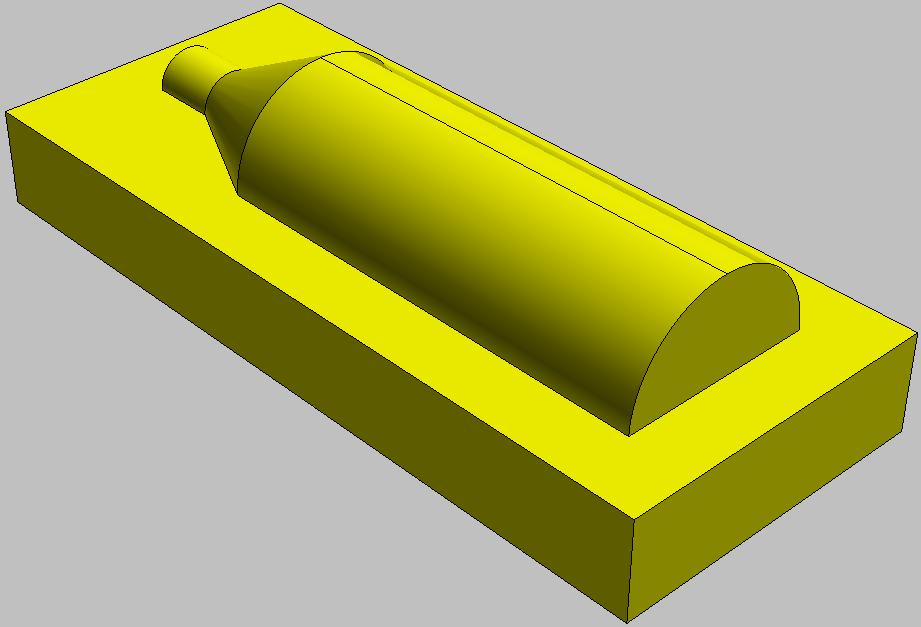

Software indicato a stampisti dove il limite delle lavorazioni 2,5D deve essere superato. Nell'esempio sopra riportato (stampo di una bottiglia) un cad 2,5D non puo' essere utilizzato in quanto vi sono superfici nello spazio descritte da equazioni non implementate nei cad 2,5D. Con il software BobCad-Cam e' possibile disegnare superfici nello spazio e generare stampo e controstampo (evitando sottosquadri) in maniera semplice e veloce. Una volta effettuato il disegno e' possibile generare il percorso utensile tramite la sezione Cam, ottenendo fedelmente  l'oggetto disegnato ricavandolo da un blocco di materiale (in genere materiale per prototipazione rapida) tramite processi  di sgrosso e finitura applicati al blocco.

Il software puo' generare il codice per macchine a 4 assi interpolati, permettendo di raggiungere ogni punto del solido in lavorazione. Inoltre il software e' provvisto di un postprocessore dedicato per macchinari "Delta Macchine", assicurando piena compatibilita' tra software e controllo cnc (DeltaCnc).

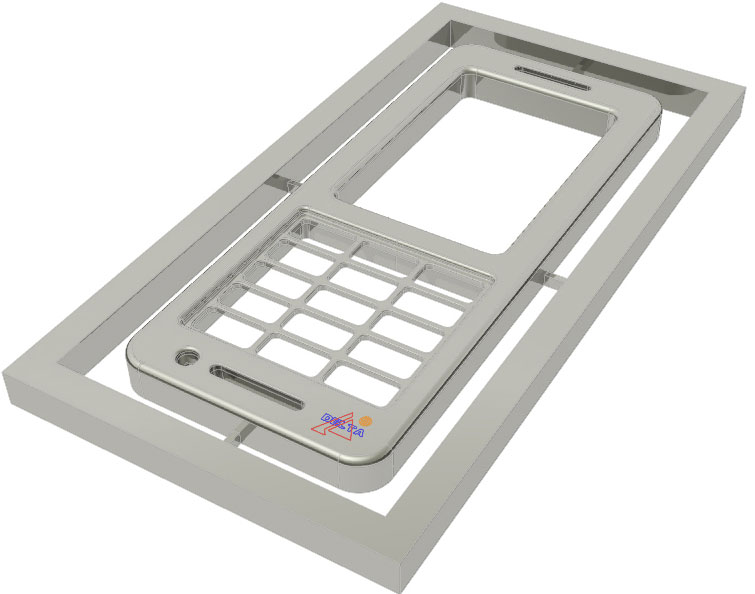

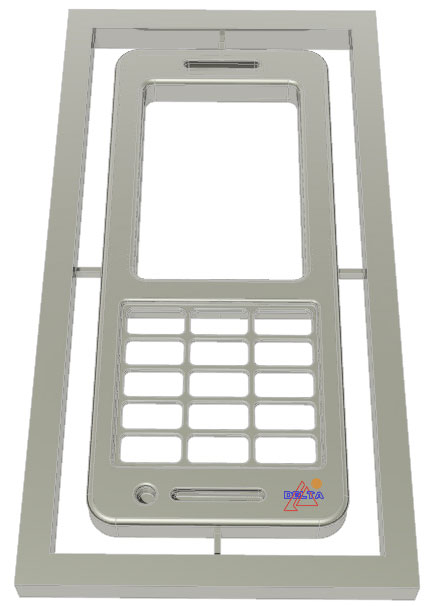

Disegno realizzato e renderizzato con BobCad-Cam.


Logo Delta Macchine disegnato con BobCad-Cam.
Tale esempio denota i limiti di un cam 2,5D.Il disegno e' composto da superfici non planari al piano X-Y, quindi il percorso utensile puo' essere realizzato solo con un cam 3D.

Nella sezione "Area Riservata" e' possibile scaricare disegni e percorsi utensile.



































Sistema di tenuta della torcia del plasma implementato su macchina combinata Fresa-Plasma P3A, disegnato con Rhinoceros 3.0 e percorso generato tramite BobCad-Cam V21. Le 2 immagini precedenti rappresentano rispettivamente il render del disegno 3D ed il relativo percorso utensile. E' possibile scaricare il filmato della simulazione nella sezione Filmati.

















































Software di simulazione percorso utensile CutViewer Mill/Lathe Professional

Simula il percorso utensile realizzato con il software Cam in modo da percepire

 rapidamente l’esattezza del codice, senza dover provare sul pezzo pieno,

evitando cosi’ errori dovuti a percorsi invasivi. Occorre impostare i valori

delle dimensioni del pezzo in lavorazione, caricare il g-code da simulare e

 lanciare la simulazione. A completamento si potra’ visionare la lavorazione

ottenuta. Possibilita’ di ruotare dinamicamente il pezzo in modo da effettuare

un’ispezione accurata della lavorazione.

All’interno del proprio database utensili e’ possibile inserire gli utensili in

nostro possesso (codolo, tagliente, forma, lunghezza ecc) in modo da

simulare molto fedelmente il percorso e gestire eventuali collisioni.

Programma in lingua italiana tradotto da Delta Macchine

Simulatore Fresa 3 Assi:175 euro

Simulatore Tornio 2 Assi: 145 euro















Richiedi la demo gratuita del simulatore per

fresatrice/tornio  inviando un messaggio a:

demo@infodelta.it
