Controller Cnc Delta8, il controller ad 8 assi con prestazioni eccezionali



Pannello principale

  Finestra relativa alla grafica del GCode caricato in memoria



Funzioni per lavorazioni manuali

Gestione MDI per l'inserimento manuale del codice

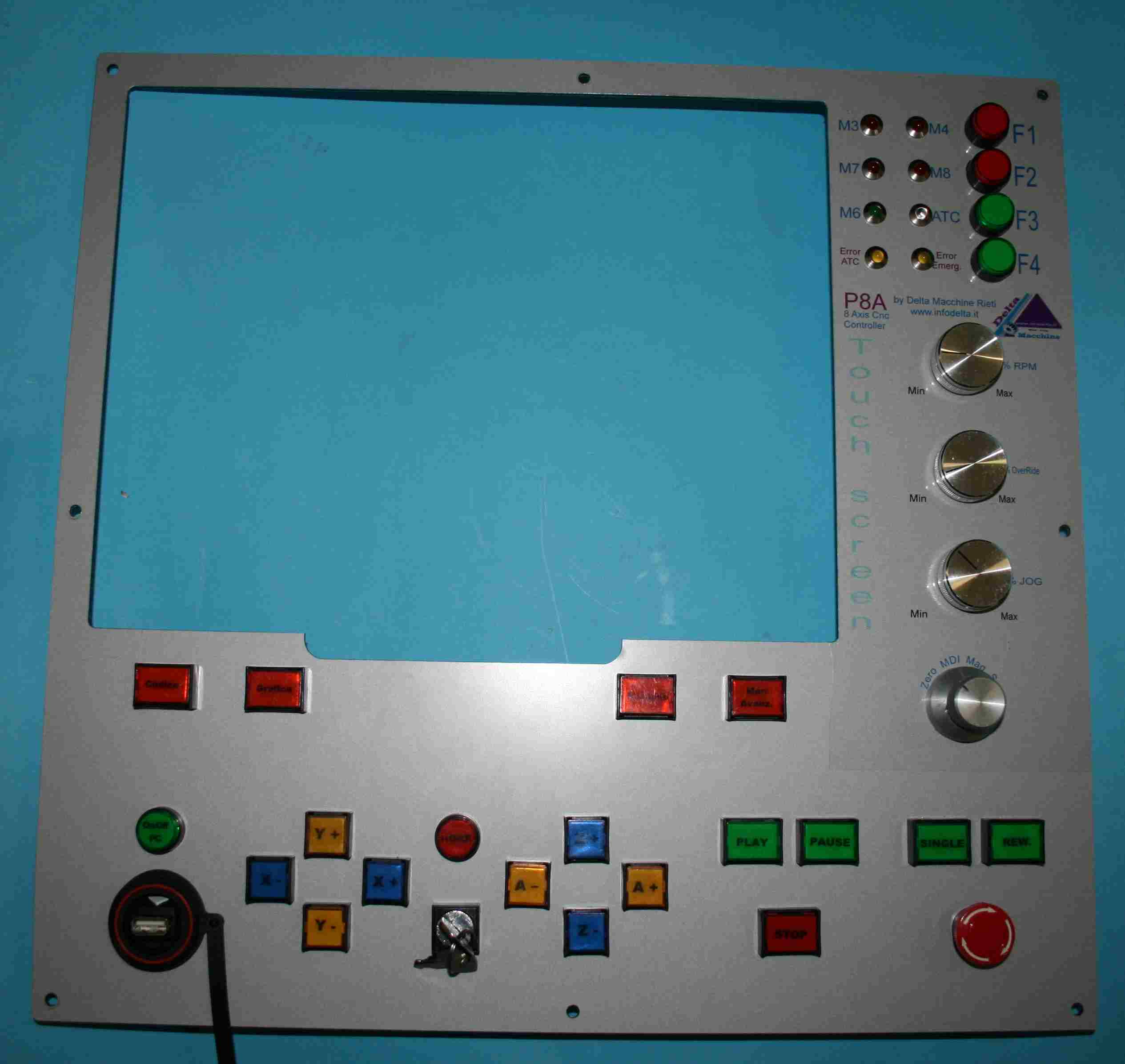

Pannello operatore dimostrativo con uscita USB2.0

Scarica PDF

Controller ideale per centri di lavoro 5 assi continui composti da movimenti sui 3 assi lineari X,Y,Z e 2 assi angolari (tavola rotante fissata su tavola basculante). Tramite i nuovi software Cam 3D 5 assi continui, e' possibile eseguire lavorazioni di stampi molto complessi riducendo notevolmente il tempo di esecuzione, pur garantendo lavorazioni entro le tolleranze imposte. Applicando il controller Delta8 sui vostri macchinari, con un investimento minimo, aumenterete la produttività della vostra azienda e la qualità della vostra macchina utensile. La grande affidabilità del controller vi garantisce lavorazioni lunghissime senza problemi, poichè appositamente sviluppato per ambienti industriali.

Caratteristiche:

Gestione 6 assi tutti interpolati + 2 assi indicizzati per la gestione della giostra portautensili e cambio pallet

6 input per Home

4 input per emergenze

Scheda Usb: 48 input/output

3 ingressi analogici 0-5Volt

2 uscite analogiche 0-5Volt oppure 0-10Volt per gestione RPM mandrino

6 uscite per M3/M4/M7/M8 Aux1 Aux2

16 uscite TTL per gestione del sistema cambio utensile automatico

16 ingressi TTL per gestione del sistema cambio utensile automatico

Frequenza max segnali Step:900Khz( su nostro hardware)

Grande qualità dei segnali generati

Grande accuratezza nella gestione di ricerca della posizione Home, garantendo riposizionamenti estremamente precisi

Configurazione individuale di velocità ed accelerazione per ogni asse tramite grafico

Jog contemporaneo sui 6 assi

Maschera per l'inserimento manuale del codice(MDI) appositamente sviluppata per sistemi touch screen

Tutti i comandi del software sono remotabili e possono essere portati su pannello operatore esterno (disponibile a breve)

Il pannello operatore (optional) comunica con il software tramite porta Usb.

Il controller sostituirà il nostro software DeltaCncRT e sarà istallato di serie sulle nostre macchine.

Il pacchetto prevede:

Software Delta8+Scheda USB CriMod1-RT+Chiave di protezione+pannello operatore esterno(optional)

Possibilità di remotare i potenziometri virtuali relativi alla percentuale Jog e percentuale OverRide e tutti i pulsanti istallati sul pannello operatore tramite scheda Usb CriMod1-RT.

Gestione magazzino utensili fino a 48 unità con tabella di compensazione lunghezza utensile e coordinate di posizione all'interno del magazzino fisico

Puo' gestire diverse tipologie di sistemi cambio utensile

Software personalizzabile secondo specifiche del cliente(optional)

Il firmware istallato sul CriMod puo' essere aggiornato direttamente dall'interno di Delta8 tramite USB (funzione BootLoader)

Ideale per pantografi, fresatrici, centri di lavoro, macchine WaterJet, taglio plasma, ossitaglio

Anche il prezzo risulta molto contenuto, richiedi un preventivo a vendite@infodelta.it

(Prodotto riservato a produttori)

Vedi filmato Blu8 Jewel gestita dal controller



La versione "Industrial" di Delta8 viene istallata su Windows Embedded, sistema operativo molto leggero e stabile

Il sistema operativo Windows Embedded presenta molti vantaggi rispetto alla versione Desktop:

Il tempo massimo di esecuzione impiegato dal sistema risulta prevedibile ed indipendente dalle altre operazioni del sistema.
Gestione accurata dei livelli di priorità dei thread
Meccanismo di sincronizzazione dei Thread( Eventi, Mutex, Critical Section, Semafori)
Accesso diretto all’hardware

Latenza in risposta ad interrupt minimizzata e deterministica

Dimensione dell'immagine versione "industrial": 540Mb

Grande stabilità ed affidabilità

La maggior parte del codice è contenuto in memoria, grazie alla sua compattezza, riducendo continui accessi al disco



Pannello operatore DM80

Scheda PCI 24 I/O compatibile con Delta8

Permette di generare impulsi fino a 200Khz su 6 assi

Scambio dati su bus PCI 33Mhz

Connettore DB25 Maschio

Pin da 1 a 24 : Input/Output

Pin 25: Gnd

Low cost    Prezzo:79,00 euro





 Tastiera Wi-Fi per il controllo del software Delta8

 Freq.2.4Ghz        Prezzo:12.00 euro



Nuovo driver in Kernel Mode con frequenza di 900 Khz su 72I/O contemporanei (optional)

Delta Macchine Cnc Srl ha sviluppato la propria scheda Pci utilizzando componenti PCI-PCI bridge, ottenendo un local bus velocissimo che ci ha permesso di incrementare la frequenza da 25Khz a 900Khz. Tale innovazione permette di gestire encoders fino a 10.000 impulsi/giro, assicurando alte velocità di rotazione di motori AC servo brushless.

Inoltre, la grande quantità di I/O contemporanei permette di incrementare il numero di assi tutti interpolati, per usi industriali customizzati e nel campo della ricerca, settore al quale siamo molto interessati.

La differenza sostanziale che ci distingue nel campo cnc consiste nell'essere proprietari di tutti i sorgenti (software, firmware, driver in Kernel Mode) e tale competenza ci colloca ai vertici del settore.

La continua evoluzione dei nostri sistemi garantisce prestazioni sempre più brillanti e prodotti finiti sempre più prestanti, nati per l'impiego industriale.

Vedi filmato temporizzazioni







 Vedi filmato (110Mb)

 Sistema di simulazione pilotato da Delta8 interfacciato con Mathlab(TM) e visione artificiale

 Realizzazione: Università di Roma 'La Sapienza'

 Prof. Fabio Curti

 Sapienza University of Rome

 DIAEE - Department of Astronautical, Electrical and Energy Engineering
 ARCAlab - Automation, Robotics and Control for Aerospace laboratory



Vedi filmato





Layout del nuovo CriMod-JM

Scarica pdf

Processo produttivo del CriMod-JM realizzato presso nostra sede - Vedi filmato







Tastiera per CriMod-JM.

Uscita segnali con cavo flat per una connessione diretta al CriMod-JM.

Led segnalazione M3/M4/M7/M8 integrati

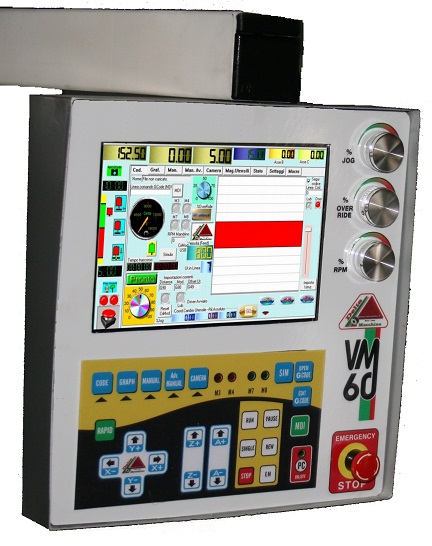

Controller Delta8 versione 2011 per fresatrice cnc VM60... Maggiori dettagli



Funzionamento di Delta8 --Scarica filmato



%Feed e %Rapid separati Vedi filmato



Modulo di visione artificiale integrato in Delta8--- Vedi filmato



Il nuovo software di gestione macchina puo' caricare i files di lavorazione direttamente dalla lettura del codice a barre, attraverso una normale webcam usb



Modulo di controllo per rettifica Interni/Esterni. Il modulo integra funzioni immediate per effettuare le operazioni di rettifica senza dover scrivere una linea di codice, occorre solo impostare alcuni parametri per iniziare il processo di lavorazione. Il modulo permette di effettuare rettifiche cilindriche o coniche direttamente dal touch screen. Inoltre la gestione del volantino remoto e' stata adattata al tipo di lavorazione di rettifica, permettendo spostamenti incrementali minimi, compatibili con la risoluzione hardware del vostro sistema di spostamento assi. Inoltre il modulo laser gestito da Delta8 consente la misura immediata sia del pezzo che della mola, aggiornando in tempo reale i nuovi valori, gestendo anche il controllo del ravvivamole.





Miglioramento della visione e sistema di misura su Delta8 grazie alla regolazione dettagliata dell'immagine
Foto di una resistenza smd tipo 0603 con dimensioni 1.6x0.8mm(secondo datasheet)
Misure riscontrate:1.58x0.79mm





Grazie al modulo CriMod-JM, il controller puo' gestire qualsiasi tipo di giostra per cambio utensile automatico.

Vedi filmato di cambio utensile su fresatrice (sistema brevettato)



Vedi filmato posizionamento giostra gestita da CriMod-JM





Sul nuovo software Delta8 abbiamo implementato l'interfaccia per MathLab(TM),

rendendo possibile la generazione di traiettorie ed il pilotaggio di 6 assi tutti interpolati dall'interno di MathLab.

Caratteristica fondamentale per ambienti di ricerca

Per maggiori informazioni: vendite@infodelta.it
