elettronica

Scheda per motori a passo Low-cost

Scheda Low Cost con buone prestazioni nel controllare il

motore a passo ad essa connesso. La corrente sul motore e'

impostabile tramite trimmer multigiri per una taratura fine.

Caratteristiche:

Alimentazione :5V cc per logica e 40 V cc per motori

Corrente Max:3,5 A/fase

Pilotaggio :Passo intero/mezzo passo

Segnale di abilitazione motori

Segnale di step

Segnale di direzione

dip-switch per impostazione passo intero/mezzo passo.

Segnali:TTL

Prezzo:30 euro

Solo circuito stampato: 2 layers / Solder 2 layers / Serigrafia /Layout componenti 5 euro

Scheda per motori a passo Low-cost HD5042 Microstep

Scheda basata sulla piu' alta tecnologia attuale. Assicura grandi prestazioni

gestendo correnti fino a 4,2 A/fase, con ingressi fotoaccoppiati, il tutto in un

contenitore in alluminio che viene usato anche come dissipatore termico.

Pilota motori a 2 fasi e motori a 4 fasi, con 4,6,8 fili.

Una scheda universale assemblata in smd per contenere i costi di produzione

ed assicurare prestazioni brillanti.

Costruita con Chip dedicato per controlli a passo.

Alimentazione motore: 50 Volt Max (unica alimentazione) Configurazione driver

Corrente Max: 4,2 A/fase

Dip Switch per la regolazione della corrente

Ingressi fotoaccoppiati

Selezione passo intero/mezzo passo/microstep fino a 25200 passi/giro

Protezione da sovraccarico e cortocircuito

Riduzione della corrente sul motore quando non viene utilizzato per un certo tempo.

Rendimento altissimo grazie alla tecnologia dei mosfet interni che presentano una

resistenza RDSOn bassissima

Dimensioni ridotte: 133x77x45mm

Applicabile su barra alluminio ventilata

Prezzo: 45,00 euro

Scheda per motori a passo Low-cost HD5056 Microstep Open Frame

Scheda basata sulla piu' alta tecnologia attuale. Assicura grandi prestazioni

gestendo correnti fino a 5,6 A/fase, con ingressi fotoaccoppiati, il tutto in un

contenitore in alluminio che viene usato anche come dissipatore termico.

Pilota motori a 2 fasi e motori a 4 fasi, con 4,6,8 fili.

Una scheda universale assemblata in smd per contenere i costi di produzione

ed assicurare prestazioni brillanti.

Alimentazione motore: 50 Volt Max (unica alimentazione)

Corrente Max: 5,6 A/fase

Dip Switch per la regolazione della corrente

Ingressi fotoaccoppiati

Selezione passo intero/mezzo passo/microstep fino a 25200 passi/giro

Protezione da sovraccarico e cortocircuito

Riduzione della corrente sul motore quando non viene utilizzato per un certo tempo.

Rendimento altissimo grazie alla tecnologia dei mosfet interni che presentano una

resistenza RDSOn bassissima

Prezzo: 48,50 euro

* solo produttori

Scheda per motori a passo Low-cost HD5056 Microstep

Scheda basata sulla piu' alta tecnologia attuale. Assicura grandi prestazioni

gestendo correnti fino a 5,6 A/fase, con ingressi fotoaccoppiati, il tutto in un

contenitore in alluminio che viene usato anche come dissipatore termico.

Pilota motori a 2 fasi e motori a 4 fasi, con 4,6,8 fili.

Una scheda universale assemblata in smd per contenere i costi di produzione

ed assicurare prestazioni brillanti.

Costruita con Chip dedicato per controlli a passo.

Alimentazione motore: 50 Volt Max (unica alimentazione) Configurazione driver

Corrente Max: 5,6 A/fase

Dip Switch per la regolazione della corrente

Ingressi fotoaccoppiati

Selezione passo intero/mezzo passo/microstep fino a 25200 passi/giro

Protezione da sovraccarico e cortocircuito

Riduzione della corrente sul motore quando non viene utilizzato per un certo tempo.

Rendimento altissimo grazie alla tecnologia dei mosfet interni che presentano una

resistenza RDSOn bassissima

Dimensioni ridotte: 133x77x45mm

Applicabile su barra alluminio ventilata

Prezzo: 59,30 euro

Scheda per motori a passo alta potenza microstepping HD9078

Scheda basata sulla piu' alta tecnologia attuale. Assicura grandi prestazioni

gestendo correnti fino a 7,8A/fase, con ingressi fotoaccoppiati, il tutto in un

contenitore in alluminio che viene usato anche come dissipatore termico.

Pilota motori a 2 fasi e motori a 4 fasi, con 4,6,8 fili.

Una scheda universale assemblata in smd per contenere i costi di produzione

ed assicurare prestazioni brillanti.

Grazie allo stadio di microstepping, si possono impostare 14 diversi tipi di

risoluzione tramite combinazione di dip-switch, arrivando fino a 51200 passi

per giro. La scheda alimenta motori con tensioni fino a 90 Volt, risolvendo

brillantemente le problematiche relative alla perdita di potenza del motore

su alto numero di giri. Con tale scheda e’ possibile sfruttare

tutte le potenzialita’ dei motori a passo con alta corrente applicati su banchi pesanti,

senza il rischio di perdere il passo in accelerazione e decelerazione

Il prodotto si inserisce nella fascia di controlli professionali mantenendo i costi

veramente contenuti.

Costruita con Chip dedicato per controlli a passo.

Alimentazione motore: da 40 a 90 Volt (unica alimentazione)

Corrente Max:7.8 Amper/fase

Dip switch per la regolazione della corrente

Microstepping fino a 51200 passi per giro tarabile tramite

combinazione di dip-switch (14 impostazioni)

Riduzione della corrente sul motore quando non viene utilizzato per un certo tempo.

Rendimento altissimo grazie alla tecnologia dei mosfet interni che presentano una

resistenza RDSOn bassissima

Supporta motori 2 fasi e 4 fasi

Ingressi fotoaccoppiati

Protezione da sovraccarico e cortocircuito

Dimensioni ridotte:115x98x50mm.

Applicabile su barra alluminio ventilata

Prezzo:79,50 euro

Encoder EC2

Encoder ottico digitale adatto per controllare i posizionamenti di assi. Puo’ essere

applicato sulla vite o direttamente sulla presa del motore. Si puo’ interfacciare

all’elettronica Servo-MT oppure applicato su PC e tramite il software CNC permette

la realizzazione di un efficiente visualizzatore.

Due versioni:cava/albero

Diam. esterno:22mm/50mm

Cava per albero:6mm/Albero:10mm

Alim.5Volt c.c

Uscita Can.A e Can.B:TTL

Risoluzione:300 impulsi/giro

Prezzo:34 euro(versione con cava)

Prezzo:52 euro(versione con albero su cuscinetto)

Encoder EC3

Caratteristiche tecniche:

Diametro esterno:50mm

Diametro albero:8mm

Fissaggio:3XM3 disposte a 120 gradi

Risoluzione: 512cpr/1024cpr

Alimentazione:5VoltDC 30mA

Uscite Can.A Can.B: Push-pull 5 Volt

Peso:280gr

Max RPM:5000 rpm

Direttamente collegabile alla scheda Servo-MT2

Prezzo:89,00 euro (versione 512cpr)

Su richiesta:

Alimentazione:5-24 volt DC Risoluzioni:da 512 a 8000cpr

Uscite Can.A Can.B: push-pull/open collector

Albero sporgente oppure cava per albero Diametri esterni disponibili: 30/40/50/58mm

Scheda per motori a passo microstepping HD5050 LowCost

Pilota motori a passo in configurazione bipolare, assicurando prestazioni professionali,

nonostante il costo. La scheda HD5050 e' stata interamente sviluppata da Delta Macchine

e puo' essere personalizzata secondo specifiche del committente.

La corrente nei motori viene controllata da un trimmer di taratura, dando la possibilità

di pilotare qualsiasi motore fino a 5 ampere/fase.

Il firmware implementato e' sviluppato in C con librerie matematiche a virgola mobile,

garantendo fluidità nella rotazione del motore. La scheda e' interamente protetta da

cortocircuiti ed una protezione termica assicura lunga durata del prodotto.

La corrente nei motori viene regolata tramite 2 trimmer di precisione ed un apposito

tasto (programmazione) che consentono la taratura delle correnti in ogni singolo

avvolgimento tramite semplice tester, senza quindi la necessita' di operare con

strumentazioni sofisticate quali oscilloscopi ecc.

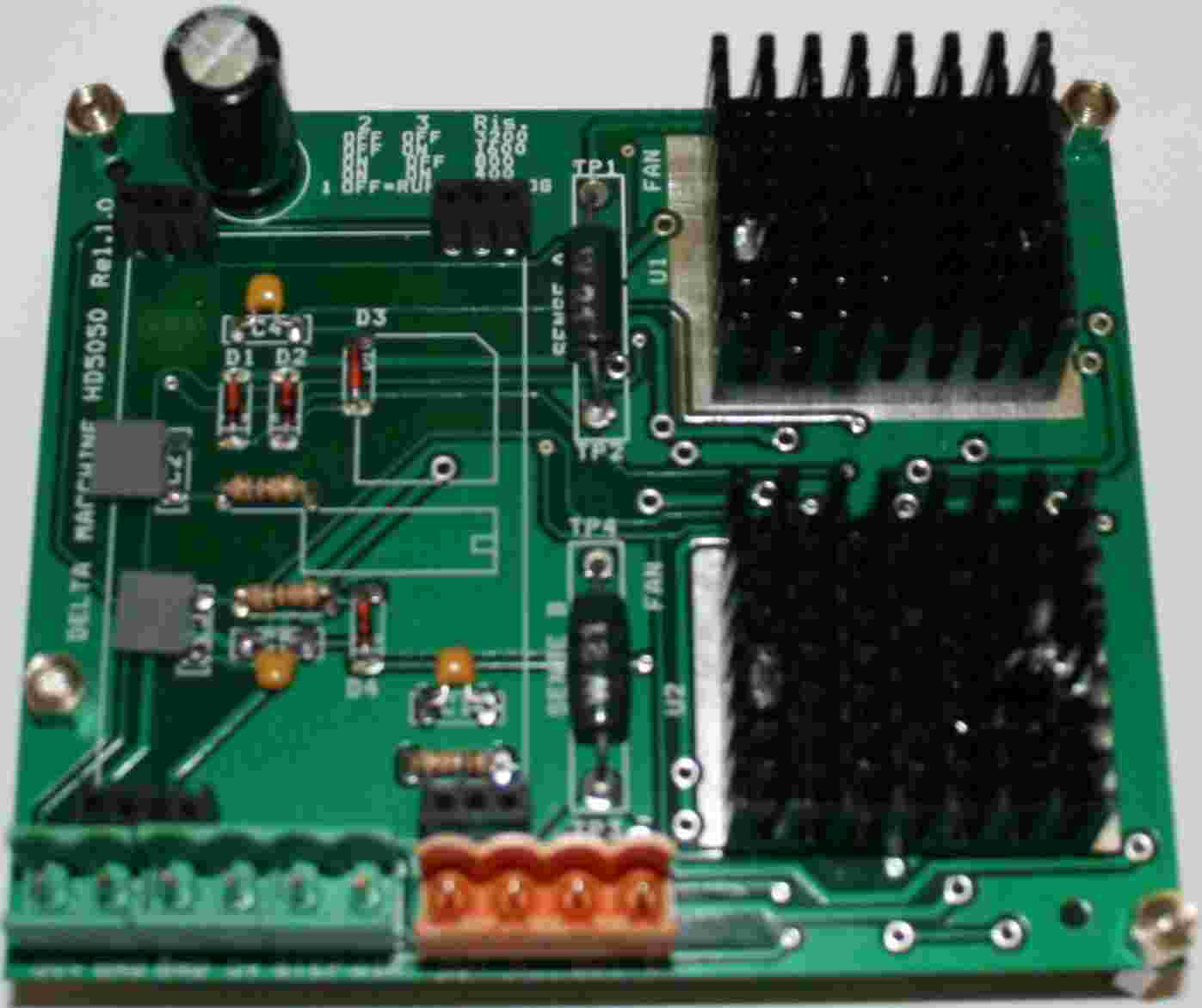

La scheda HD5050 e' composta dal modulo Microstep e dalla board HD5050MB

dove sono istallati i componenti di potenza.

Tale scheda e' consigliata per tutta la

gamma dei nostri motori a passo.

Caratteristiche:

Tensione di alimentazione: 24-50 Volt dc

unica alimentazione

Corrente max: 6Amper/fase

Risoluzione del passo: fino a 3200 step/giro

Dimensioni: 96x80mm

*Prodotto riservato a costruttori

Circuito stampato

HD5050MB

Modulo Microstep

I prezzi comprendono la scheda HD5050MB+modulo Microstep

Q.tà Prezzo

1-10 Pz 75,00 euro

11-20Pz 65,00 euro

>20Pz 59,00 euro

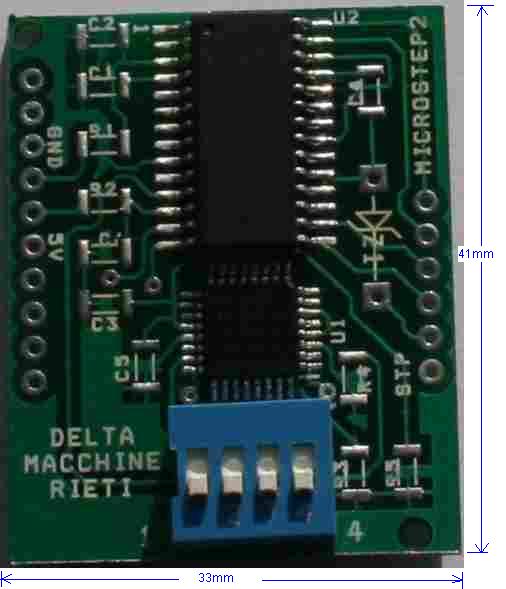

Modulo ibrido di controllo motori a passo Microstep2

Dimensioni: 33x41mm

Contiene tutta la logica necessaria per pilotare doppio full bridge configurazione bipolare

Gestione del passo intero, mezzo-passo e micropasso fino a 3200 passi/giro, programmabile

tramite dip-switch.(400/800/1600/3200 passi giro)

Occorre costruire solo la board con la parte di potenza, adeguata per il motore da controllare.

Lo schema elettrico ed il relativo layout e' presente nell'area riservata

Prodotto riservato a costruttori che intendono costruire la propria board utilizzando il modulo ibrido.

Prezzo:18 euro(per quantità richiedere quotazione)

Scarica Pdf

Maggiori dettagli in Ricerca&Sviluppo

Modulo ibrido di controllo motori a passo Microstep

Dimensioni: 58x37m

Contiene tutta la logica necessaria per pilotare doppio full bridge configurazione bipolare

Gestione del passo intero, mezzo-passo e micropasso fino a 3200 passi/giro, programmabile

tramite dip-switch.(400/800/1600/3200 passi giro)

Occorre costruire solo la board con la parte di potenza, adeguata per il motore da controllare.

Firmware personalizzabile secondo specifiche del cliente

Lo schema elettrico ed il relativo layout e' presente nell'area riservata

Prodotto riservato a costruttori che intendono costruire la propria board utilizzando il modulo ibrido.

Prezzo:25 euro(per quantità richiedere quotazione)

Possiamo fornire solo circuito stampato o solo micro programmato

Maggiori dettagli in Ricerca&Sviluppo

Alimentatore per motori a passo e servomotori

2 Ingressi: 220 Volt c.a. / max 45 Volt c.a.

3 Uscite: 5Volt c.c 1Amper /12Volt c.c 1 Amper/ Max 60Volt 20 Amper

Con un unico alimentatore e' possibile alimentare

sia i motori a passo che i dispositivi di uscita tipo rele' ecc.

L'ingresso a 45 Volt c.a. e' alimentato tramite

trasformatore di potenza(non incluso)

Con unico alimentatore si possono alimentare 3 schede serie HD5056

Prezzo:55,00 euro

Trasformatore 220-30V 500VA Prezzo:40,00 euro

Trasformatore 220-24V 200VA Prezzo:22,50 euro

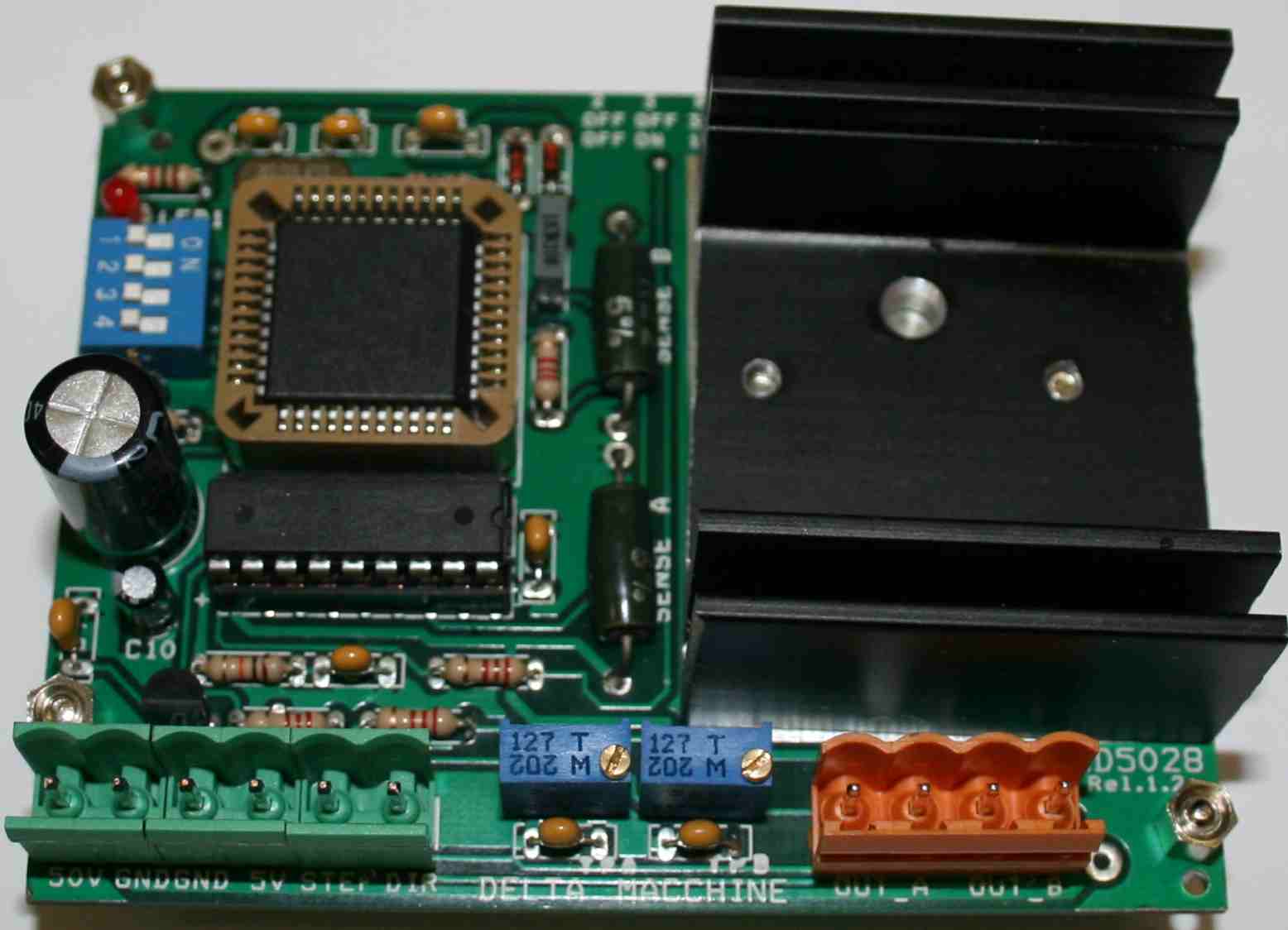

Nuova scheda per motori a passo microstepping HD5028 Open-Frame Low-Cost con risoluzione fino a 3200step/giro

Pilota motori a passo in configurazione bipolare, assicurando prestazioni professionali, nonostante il costo.

La scheda HD5028 Open-Frame e' stata interamente sviluppata da Delta Macchine e puo' essere personalizzata secondo specifiche del committente.

La corrente nel motore viene gestita da un doppio ponte e lo stadio di potenza e' parallelabile, garantendo correnti notevoli.

Le varie fasi del motore ed i micropassi sono controllati da un microcontrollore il cui firmware e' di proprietà Delta Macchine.

Il firmware implementato e' sviluppato in C con librerie matematiche a virgola mobile, garantendo fluidità nella rotazione del motore.

La scheda e' interamente protetta da cortocircuiti ed una protezione termica assicura lunga durata del prodotto.

La corrente nei motori viene regolata tramite 2 trimmer di precisione ed un apposito tasto (programmazione) che consentono la taratura delle correnti in ogni singolo avvolgimento tramite semplice tester, senza quindi la necessita' di operare con strumentazioni sofisticate quali oscilloscopi ecc.

Tale scheda e' consigliata per tutta la gamma dei nostri motori a passo.

Caratteristiche:

Tensione di alimentazione: 24-50 Volt dc

Corrente max: 5,6Amper/fase (picco)- Serie standard ,

su richiesta possiamo aumentare la corrente max.

Risoluzione del passo: 400-800-1600-3200 step/giro impostabile tramite dip-switch

La frequenza di chopper (da 40 a 70Khz)e' generata dal microprocessore,

assicurando la massima silenziosità del motore sia in fasedi esercizio(rotazione)

che in fase di riposo(corrente di mantenimento nei 2 avvolgimenti)

Dimensioni: 90x70mm

*Prodotto riservato a costruttori

Prezzi:

Q.tà Prezzo

1-10 60,00 euro

11-20 50,00 euro

>20 40,00 euro

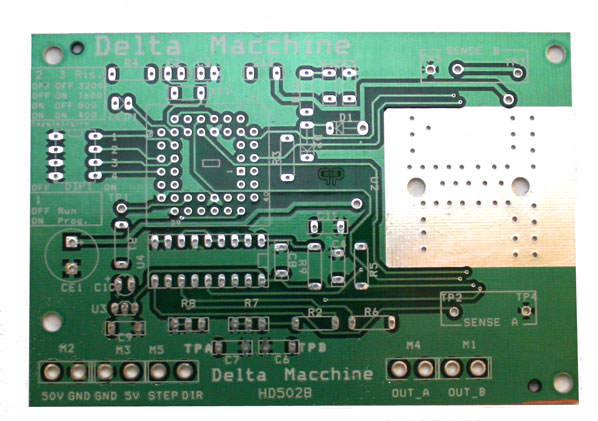

Solo Circuito stampato: 7,00 euro

Microprocessore progr.: 8,00 euro

Scheda Rele'

Necessaria per gestire i segnali di attivazione/disattivazione del software DeltaCncRT Prof.Edition.

Con tale scheda risulta possibile accendere e spegnere automaticamente il motore fresante,

la pompa di raffreddamento utensile, Puntatore Laser ecc.

Dotata di pulsanti in configurazione Marcia/arresto per una maggiore sicurezza.

Prezzo: 48,00 euro

Schema elettrico disponibile in Area Riservata

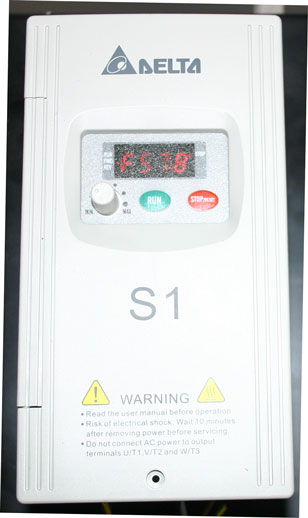

Inverter Delta per motori HF 750W(Serie L)

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 220 volt in modo continuo,

senza perdita di coppia del motore.

Potenza: 750W/ 1HP Consigliato per motori HF K500/K750

Corrente in uscita:

Tensione in/out:220Volt monofase/220Volt trifase

Display digitale per impostazione valori.

Connettore per azionamenti remoti.

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Comunicazione seriale RS485 per impostazione RPM

Comunicazione con software DeltaCncRT prof.

Su richiesta inverter 750W serie S

Prezzo:84,50 euro

Inverter Delta per motori HF1,5Kw

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 220 volt in modo continuo,

senza perdita di coppia del motore.

Potenza: 1,5Kw/ 2HP Consigliato per motore HF K1600

Corrente in uscita:

Tensione in/out:220Volt monofase/220Volt trifase

Display digitale per impostazione valori.

Connettore per azionamenti remoti.

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Comunicazione seriale RS485 per impostazione RPM

Comunicazione con software DeltaCncRT prof.

Su richiesta forniamo protocollo di comunicazione Modbus

Con tastiera estraibile per fissaggio su pannello operatore

Prezzo:114,50 euro

Modulo Laser di acquisizione

Il modulo laser viene collegato alla scheda Microdelta4, la quale comunica con il driver a Ring0. Il driver, a sua volta, genera una nuvola di punti sotto forma di script per Rhino 3.0 contenenti le coordinate X,Y,Z dell'oggetto scandito. La risoluzione del modulo si aggira intorno a 0.01mm. Il software DeltaCncRT Prof.Edition presenta una videata appositamente sviluppata per l'acquisizione tramite modulo laser, facilitando notevolmente l'utilizzo del modulo.

Basta solo impostare i lati del rettangolo di scansione dove sara' contenuto l'oggetto e la distanza tra le righe di scansione.

Prodotto riservato ai nostri clienti che utilizzano i nostri macchinari

Prezzo:Area riservata

Maggiori informazioni Vedi filmato acquisizione laser

Inverter trifase per motori 7,5Kw

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo, senza perdita di coppia del motore.

Potenza: 7,5Kw

Corrente in uscita:

Tensione in/out:380Volt trifase

Display digitale per impostazione valori.

Connettore per azionamenti remoti.

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Con tastiera estraibile per fissaggio su pannello operatore

Prezzo:395,00 euro

Inverter trifase per motori 4 Kw

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo,

senza perdita di coppia del motore.

Potenza: 4Kw

Corrente in uscita:

Tensione in/out:380Volt trifase

Display digitale per impostazione valori.

Connettore per azionamenti remoti.

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Con tastiera estraibile per fissaggio su pannello operatore

Prezzo:245,00 euro

Filtro antidisturbo industriale

Caratteristiche tecniche

Tensione di ingresso:Monofase 110/220Volt Ac

Frequenza:50/60Hz

Corrente Max:20A

Dim.85X55X32(h)mm

Peso:230gr.

Prezzo:32,00 euro

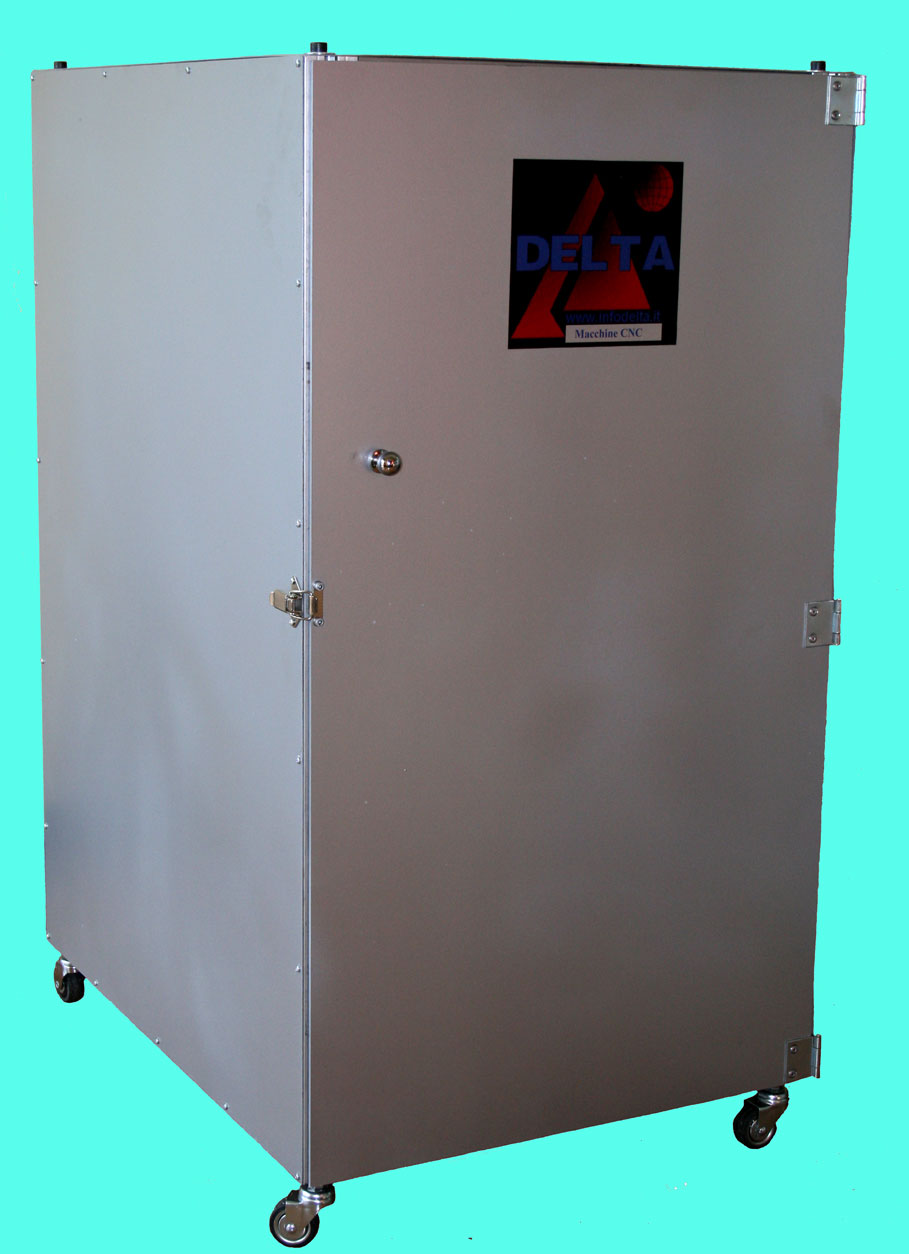

Cabinet Industriale schermato

Dimensioni:510X740X900(h)mm

Materiale di costruzione:

Struttura con profili in Alluminio, pannelli in Acciaio

Utilizzato per proteggere il Pc ed il Box Elettronica

da trucioli e liquidi

Il piano superiore viene utilizzato come piano di appoggio

Sportello Anteriore con fissaggio a vite

Ventola raffreddamento

Ruote

Prezzo: 270,00 euro

Box Elettronica 3 assi con gestione micropasso

Contiene 3 schede serie HD5028 a microprocessore

con firmware proprietario Delta Macchine

Gestione micropasso: 400-800-1600-3200 step/giro

Alimentatore con 3 uscite di tensione:

-36 Volt/10A per alimentazione motori

-12V stabilizzate per alim.ventola e sensori induttivi

-5 V stabilizzate per alimentazione microprocessori driver

Trasformatore

Fusibile di protezione generale

3 Fusibili di protezione singolo asse

Connettore DB25 + cavo per collegamento su porta parallela

Connettore motori a vite, per una connessione sicura e

professionale

Dimensioni:380x250x135(h)mm

Prezzo: 350 euro Su richiesta contenitori per elettronica secondo specifiche

Box Elettronica Serie Professional

Contiene 3 schede serie HD5056

Alimentatore

Trasformatore nucleo C

Scheda attivazione Rele'

Fusibili di protezione

Dimensioni:480x290x176(h)mm

Su richiesta:

-4 e 5 assi

-Elettronica Serie HD9078

Su richiesta contenitori per elettronica secondo specifiche

Prezzo: Area Riservata

Pulsante Emergenza

Fissaggio a pannello

Diam.foro di fissaggio:22.5mm

Diam.Manopola:40mm

Rilascio:tramite rotazione

Contatto:NC

Disponibili contatti aggiuntivi

Prezzo:2,80 euro

Kit sensori di prossimità + scheda

Converte i segnali di uscita dei sensori di prossimità in livelli TTL 0-5Volt tipici degli ingressi di

porte parallele o schede a microcontrollore.

La scheda gestisce 4 sensori di prossimità pnp o npn.

Alimentazione:5Volt dc

Prezzo scheda:12,00 euro Dim.40x27mm

Prezzo sensore:9,50/cad (IN81PNP-NO)

Datasheet :su richiesta

Sensori di prossimità

Ampia gamma di sensori di prossimità nati per posizionamento assi.

Assicurano precisioni molto elevate, evitando il problema dell'isteresi tipica di sistemi meccanici.

Adatti per posizionamenti alta precisione su dime custom

Tipologia: npn o pnp

Sensori di prossimità induttivi, capacitivi e magnetici.

Materiale:Acciaio Inox Cavo schermato

Protezione:IP67 Led intervento

Fissaggio: a vite M6/M8 Funzionamento: 10-30 Volt

Corrente di uscita:200mA max Frequenza:1000Hz max

Applicabili su macchine serie Blu8/P3a/ZX7550

Modello IN81PNP-NO induttivo(Inox M8): 9,50 euro

Datasheet e modelli diversi:su richiesta

CriMod-JM

Il modulo CriMod-JM permette di acquisire segnali digitali ed analogici dal mondo esterno.
Inoltre gestisce outputs digitali per comandare dispositivi custom
Comunica con il PC tramite porta USB 2.0 a 12Mb/s
E’ fornito di Ocx/ActiveX da inserire nei vostri progetti in Visual Basic, Visual C++ e C#.
Basta trascinare l’Ocx nel vostro form e nelle proprieta’ del modulo e’ disponibile lo stato di ogni singolo pin di ingresso.
Con la proprietà Out(port,Pin) e’ possibile impostare lo stato di ogni singolo pin di Output.
Il modulo CriMod-JM puo’ funzionare come pannello operatore per il nostro controller Delta8,
permettendo di remotare potenziometri e pulsanti(firmware su richiesta), controllare il verso di rotazione del mandrino, ed pilotare i nostri inverters direttamente da GCode.
Prezzo:su richiesta

Scarica Pdf

Firmware personalizzabile su specifiche del cliente(Optional)

Su richiesta possiamo fornire i sorgenti del firmware per i vari sistemi di debug
Richiedi maggiori informazioni inviando una emal a: vendite@infodelta.it

Tastiera esterna per CriMod-JM(Optional)

Inverter 7,5 Kw Open Frame

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo,

senza perdita di coppia del motore.

Potenza: 7,5 Kw

Corrente in uscita:

Tensione in:380Volt trifase

Tensione Out:380 Volt trifase

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Scheda Cpu- Prezzo: 62,50 euro

Scheda potenza- Prezzo:198,00 euro

* solo produttori

Inverter 4 Kw Open Frame

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo, senza perdita di coppia del motore.

Potenza: 4 Kw

Corrente in uscita:

Tensione in:380Volt trifase

Tensione Out:380 Volt trifase

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Scheda Cpu- Prezzo: 62,50 euro

Scheda potenza- Prezzo:135,00 euro

* solo produttori

Inverter 1,5 Kw Open Frame

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo, senza perdita di coppia del motore.

Potenza: 1,5Kw

Corrente in uscita:

Tensione in:220Volt monofase

Tensione Out:220 Volt trifase

Programmabile in:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Scheda Cpu- Prezzo: 49,50 euro

Scheda potenza- Prezzo:49,00 euro

* solo produttori

Lubrificatore automatico

Sistema di lubrificazione adatto per:

centri di lavoro, rettifiche, guide lineari, viti ricircolo

Caratteristiche tecniche

Tensione :220 volt AC

Frequenza:50/60Hz

Capacità:2 litri

Prezzo:115,00 euro

Timer programmabile

Caratteristiche tecniche

Tensione :220 volt AC

Frequenza:50/60Hz

Corrente Max:5Amp

Display a led

Selezione tempo On: 0.1 Sec a 99 ore

Selezione tempo Off: 0.1 Sec a 99 ore

Selettore tempi: 0.1Sec/Sec/Minuti/Ore

Fissaggio:barra Din Zoccolo Octal

Prezzo:16,00 euro

Generatori di impulsi per centri di lavoro, fresatrici e pantografi cnc (Volantini remotati cnc)

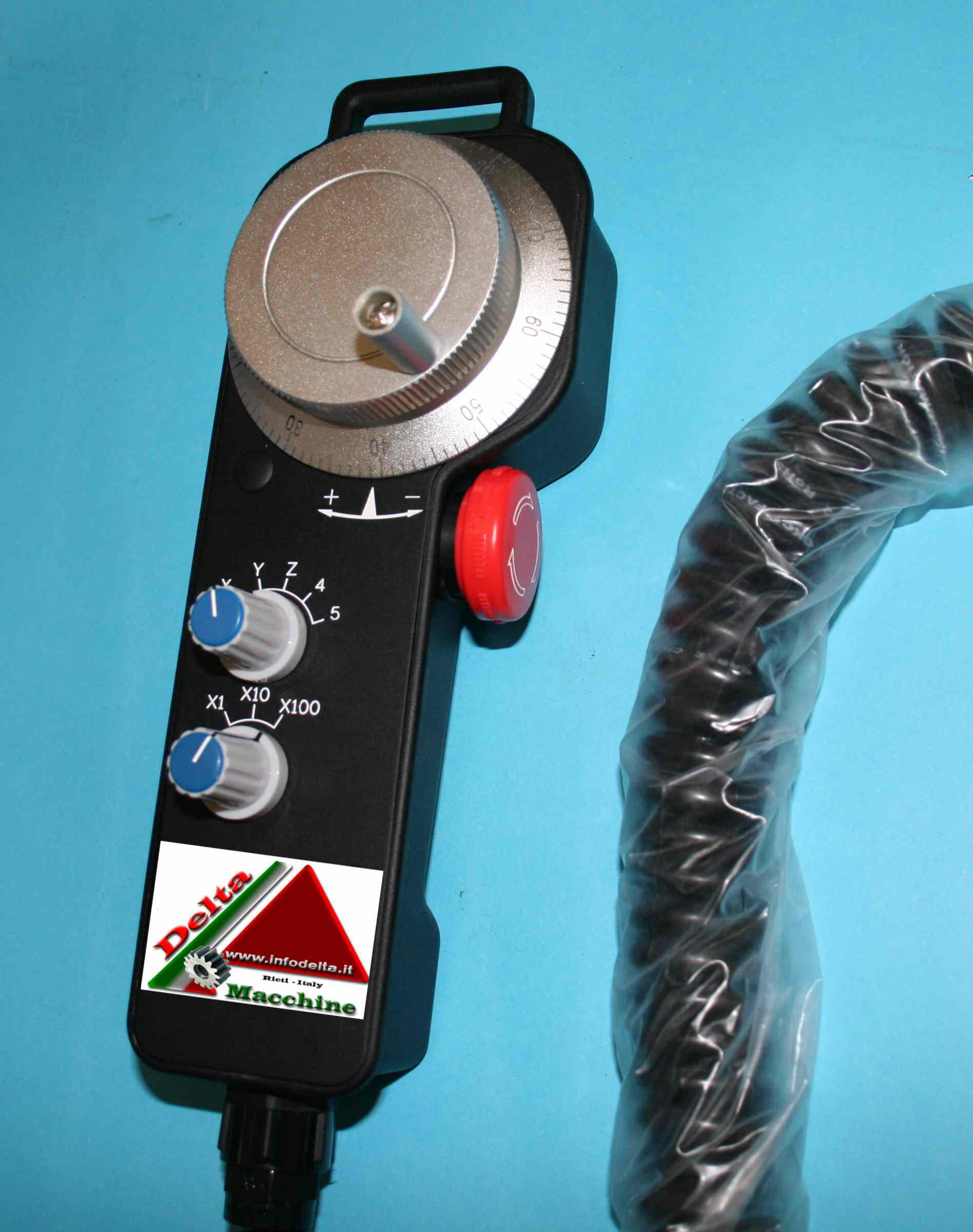

Volantino remotato cnc mod. MPG1 serie Prof.

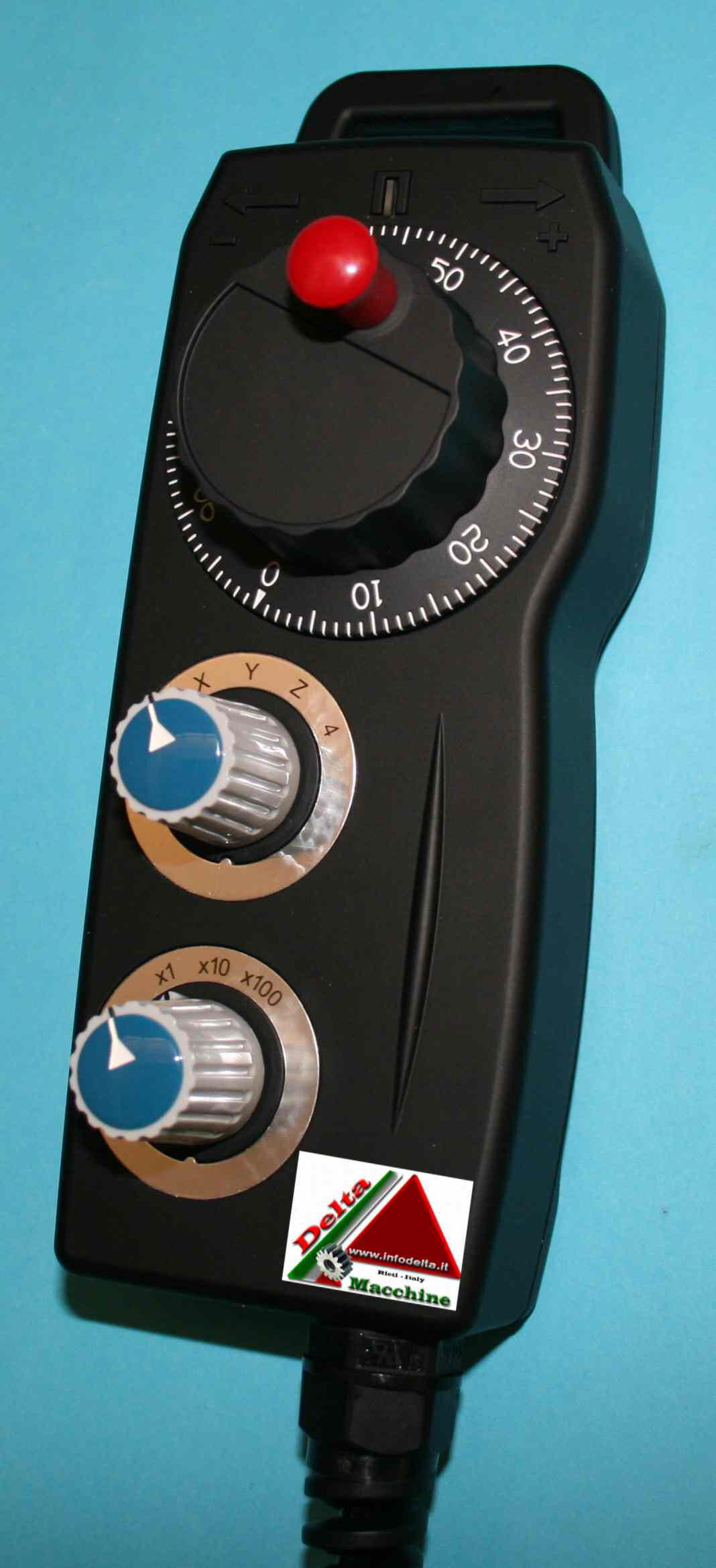

Volantino remotato cnc Mod.MPG2 low cost

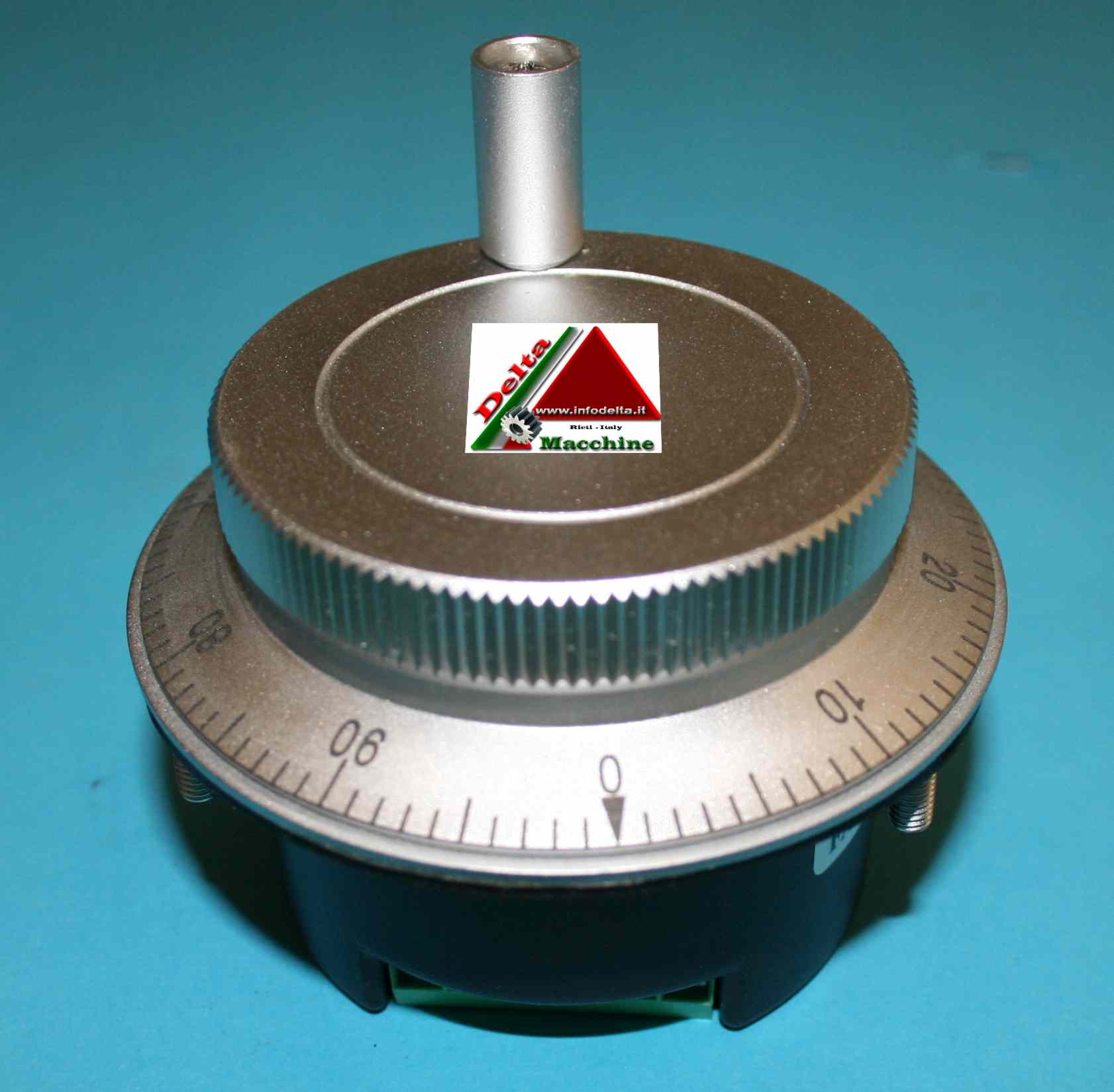

Volantino remotato cnc mod. MPG3 da pannello

Compatibili con Mach3(TM)

Compatibili con controller Fanuc(TM)

Scarica pdf

Materiale in pronta consegna

Richiedi maggiori informazioni inviando una email a vendite@infodelta.it

Home
