Elettroutensili Motori Alta Frequenza Mandrini

Elettromandrini serie Air4

Caratteristiche:

-Raffreddamento ad aria tramite ventola integrata

-Bassissima rumorosita'

-4 cuscinetti di tipo assiale

-Corpo in acciaio

-Rpm max:24.000

-Albero bilanciato

-Potenze: 800/1500/2200W

-Attacco pinze serie ER









 Air4-800W        Prezzo: su richiesta

 Air4-1500W      Prezzo: 160,00 euro

 Air4-2200W      Prezzo: 260,00 euro





Accessori per elettromandrini Air4



Collare di fissaggio diam.80mm

Prezzo 12,00 euro





























Sistema ammortizzato

per tagli di laminati sottili

Prezzo: su richiesta

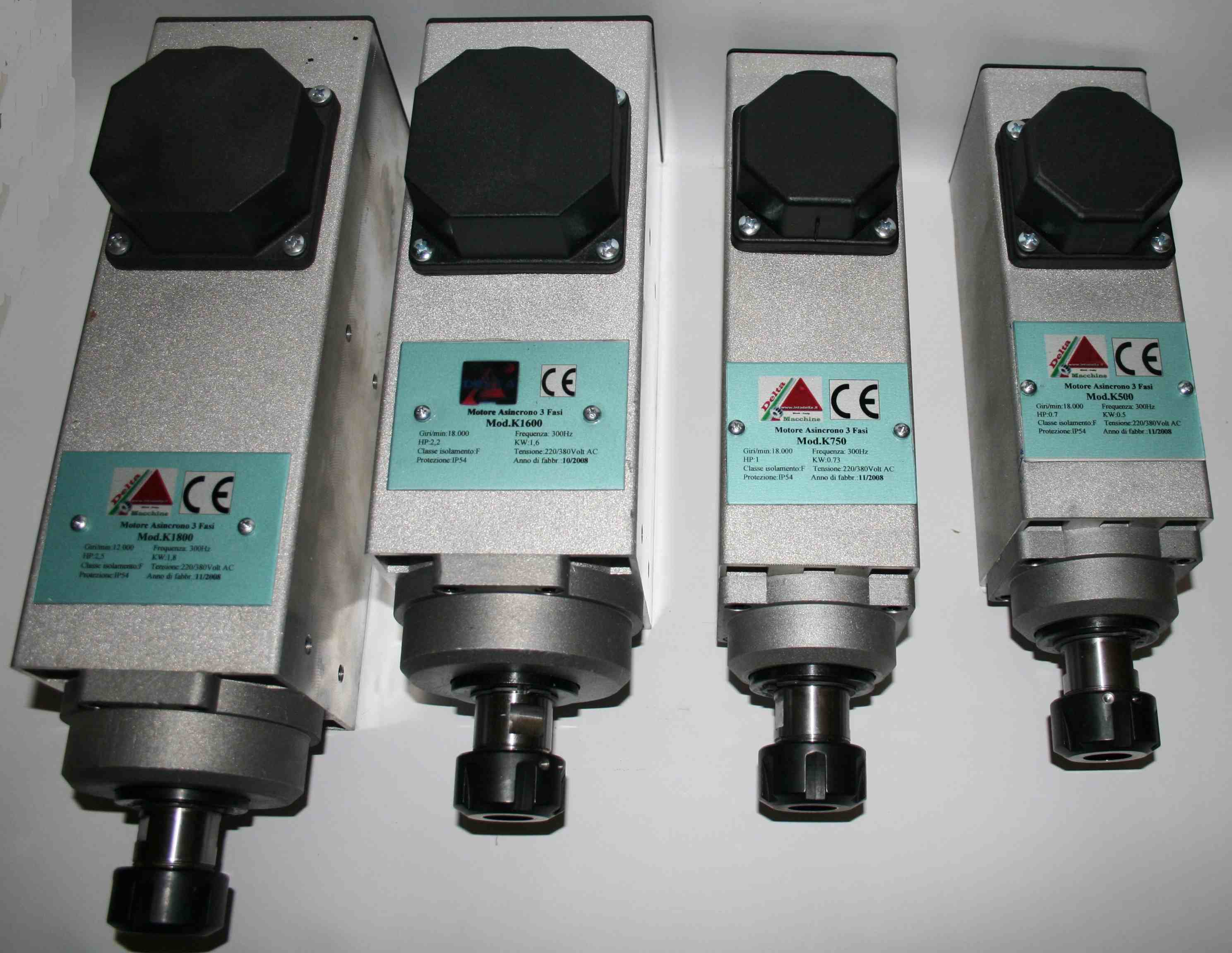

Motori fresanti Alta frequenza

I motori fresanti in alta frequenza sono stati appositamente progettati per fornire potenze elevate

 con ingombri molto ridotti. L’alta velocita’ di rotazione, l’elevata concentricita’ dell’albero

 ed il numero di giri regolabile tramite inverter rendono il prodotto ideale alla lavorazione di

 legno, pvc, plex, alluminio ecc. Il numero di giri massimo compreso tra 12000 e 18000 ed

 il sistema di cuscinetti utilizzato per sostenere l’albero di rotazione rende tali motori ideali per

 lavorazioni di tipo radiale. Sono equipaggiati di ventola in testa per il raffreddamento dell’indotto

 e sono caratterizzati da una grande silenziosita’ in fase di esercizio. Il corpo macchina e’ ricavato

da un estruso in alluminio con fori di fissaggio. Il motore pou’ funzionare sia con tensione

 trifase 220 volt che tensione trifase 380 volt, selezionabile tramite contatti sul connettore.

Grado di protezione:IP54

I motori HF vengono forniti gia’ bilanciati.





Caratteristiche mod.K500

Tensione: 220/380 volt trifase

Potenza:0,5KW /0,7Hp

Rpm:18.000

Corpo interamente in alluminio                                           Filmato di lavorazione motore HF

Alta concentricita' dell'albero

Attacco Pinza :ER20 bilanciata (esclusa)

Peso:3,4Kg

Prezzo:205,00 euro



Caratteristiche mod.K750

Tensione: 220/380 volt trifase

Potenza:0,75KW /1Hp

Rpm:18.000

Corpo interamente in alluminio

Alta concentricita' dell'albero

Attacco Pinza :ER20 bilanciata (esclusa)

Peso:4,2Kg

Prezzo:220,00 euro



Caratteristiche mod.K1100

Tensione: 220/380 volt trifase

Potenza:1,1KW

Rpm:18.000

Corpo interamente in alluminio

Alta concentricita' dell'albero

Attacco Pinza :ER20 bilanciata (esclusa)

Peso:5,1Kg

Prezzo:239,00 euro



Caratteristiche mod.K1600

Tensione: 220/380 volt trifase

Potenza:1,6KW/2,2Hp

Rpm:18000

Corpo interamente in alluminio

Alta concentricita' dell'albero

Attacco Pinza :ER20 bilanciata (esclusa)

Peso:5,5Kg

Prezzo:248,00 euro



Caratteristiche mod.K1800

Tensione: 220/380 volt trifase

Potenza:1,8KW / 2,5Hp

Rpm:12000

Corpo interamente in alluminio

Alta concentricita' dell'albero

Attacco Pinza :ER20 bilanciata (esclusa)                                          FAQ-Domande Frequenti

Peso:9,3Kg

Prezzo:273,00 euro





Ghiera ER20                           4 ,80 euro

Chiave per ghiera ER20       5,70 euro

Pinza ER20  diam.1-2mm    4,90 euro                 Per quantitativi maggiori di 20pz

Pinza ER20  diam.3-4mm    4,50 euro                 richiedere offerta

Pinza ER20  diam.5-6mm    4,50 euro

Pinza ER20 diam.7-8mm     4,50 euro

Pinza ER20 diam.9-10mm   4,50 euro

Pinza ER20 diam.11-12mm 4,50 euro

*I motori HF non comprendono ghiera, pinza e chiave





 Scegli il tuo motore fresante HF, secondo le tue necessità       Dimensioni e disegni in area riservata

































































































Mandrini  fresanti con Cambio Utensile Pneumatico

Mandrino Iso30 con cambio utensile pneumatico

Attacco:Iso30

Trasmissione:Puleggia Eagle

Peso:30Kg







Prezzo:995 euro

Fornito di pinza interna per serraggio del codolo portapinze

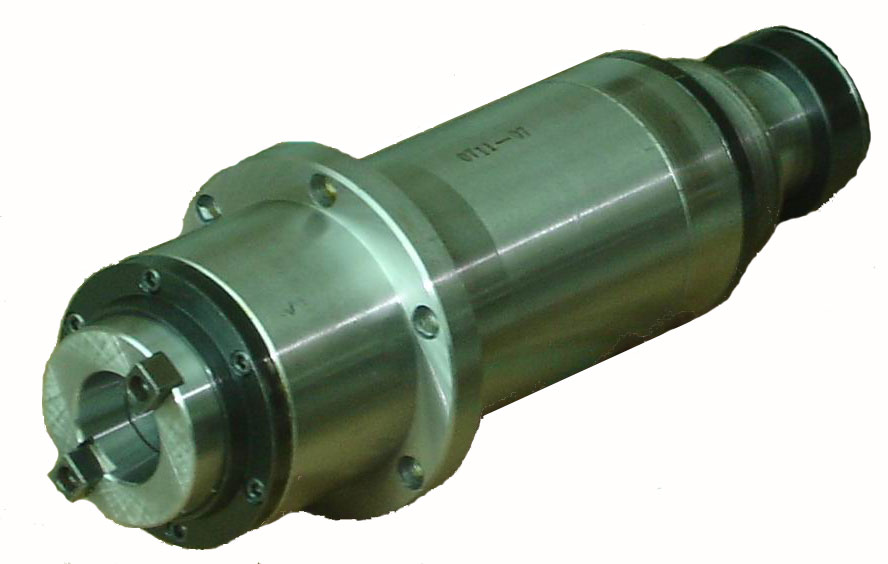

Kit mandrino Iso40 con cambio utensile pneumatico composto da:

-Mandrino Iso40 con pinza interna

-Motore 5,5HP trifase

-Pistone Pneumatico espulsione



Prezzo totale:2800 euro

























































































Mandrino  serraggio rapido



Cono:BT30

Diam. di serraggio: 1-13mm

Alta concentricità

Cave per trascinatore





Prezzo:49,70 euro



Codolo per BT30 5,60 euro

Portapinze ISO30+ghiera ER32 senza cava per applicazioni su centri di lavoro con cambio utensile automatico.



Prezzo:33,80 euro



Codolo per BT30 5,60 euro









Portapinze ISO30/BT30+ghiera ER32 con cava per applicazioni su centri di lavoro con cambio utensile automatico.



Prezzo:26,00 euro



Codolo per BT30 4,50 euro





Portapinze Iso40/BT40+ghiera ER32 con cava per applicazione su centri di lavoro con cambio utensile automatico



Prezzo:28,00 euro



Codolo per BT40 5,40 euro















































Peso Mandrino :40Kg

Peso Motore:45 Kg

Peso Pistone:10 Kg

Mandrino compensato per filettature con cono Iso40/BT40 per centri di lavoro.

Compensazione assiale:in compressione ed in  trazione

Compensazione:+-9mm

Sede per bussola cambio rapido

Prezzo 120,00 euro

Pinze

Tipo          Misura                 Prezzo

ER20         1-2mm               4,90euro

ER20         3-4mm               4,50euro

ER20         5-6mm               4,50euro

ER20         7-8mm               4,50euro

ER20         9-10mm             4,50euro

ER20         11-12mm          4,50euro



ER25         3-4mm               5,20euro

ER25         5-6mm               5,20euro

ER25         7-8mm               5,20euro

ER25         9-10mm            5,20 euro

ER25         11-12mm          5,20 euro

ER25         13-14mm          5,20euro

ER25         15-16mm          5,20euro



ER32        3-4mm                5,20 euro

ER32        5-6mm                5,20 euro

ER32        7-8mm                5,20 euro

ER32        9-10mm             5,20 euro

ER32       11-12mm            5,20 euro

ER32        13-14mm          5,20 euro

ER32        15-16mm           5,20euro

ER32         17-18mm          5,20 euro

ER32         19-20mm          5,20 euro



Supporto in acciaio rettificato per fissaggio mandrino Iso30



Pinza interna per mandrino per cambio utensile automatico, adatta per coni Iso25,Iso30 e Iso40.

Acciaio temprato e rettificato.

Prezzo e caratteristiche:su richiesta

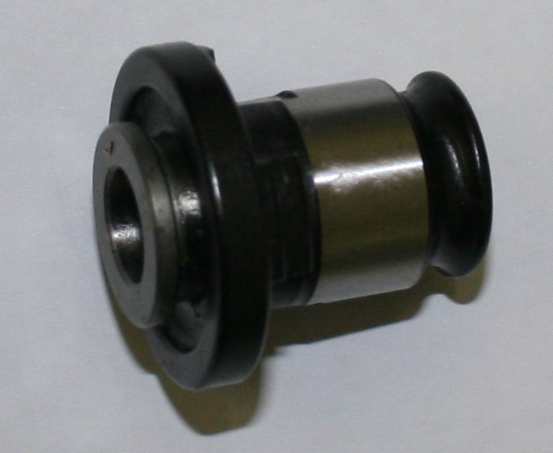

Bussola portamaschi per mandrino compensato

Sostituzione rapida del maschio.

Misure:da M2 a M12

Prezzo 8,90 euro



























































































































































Coni portapinze Iso30 e Iso20 per mandrini con cambio utensile automatico, senza cava per trascinatore, adatti per pantografi serie Blu8 equipaggiati con i nostri mandrini serie ATC (Automatic Tool Changer). L'assenza della cava per trascinatore semplifica notevolmente il posizionamento del cono all'interno del magazzino utensili, senza la necessità di dover controllare la posizione della cava rispetto al naso-mandrino. La versione Iso20 ha dimensioni estremamente contenute ed il portapinze è adatto anche per macchine low-cost Blu8 Jewel ATC. I portapinze alloggiano pinze serie ER.Filettatura in testa per  codolo.

Materiale pronto a magazzino.

Prezzo:su richiesta

 Per conoscere le caratteristiche ed ulteriori prodotti, entrare nell'area riservata

Sistema di cambio utensile Iso30 12 posizioni Low-Cost





Il sistema e' composto da un modulo pneumatico, una giostra motorizzata, modulo CriMod-JM e sensori,

ed e' stato progettato per la nostra fresatrice VM60 Rel.2, ma applichiamo il retrofit anche su vostre fresatrici

Trasformare la vostra macchina in un vero centro di lavoro ora e' possibile!

Un grande sistema ad un piccolo prezzo

Richiedi un'offerta per l'applicazione dell'intero sistema sulla vostra macchina utensile,

inviando una richiesta con i vostri dati aziendali a vendite@infodelta.it



  vedi filmato



Prezzo:su richiesta





 Sistema di cambio utensile con magazzino 12 posizioni Iso/BT30 ad inserzione orizzontale

Elettromandrino con cambio utensile pneumatico ISO20



Elettromandrino Iso20 ATC



Caratteristiche mod.KA1500

Tensione: 220 volt trifase

Potenza:1,5Kw / 2Hp

Rpm:24.000

Corpo interamente in acciaio

Alta concentricita' dell'albero

Peso:12Kg

Attacco cono :Iso20

Sensori: presenza cono/espulsione cono

Raffreddamento:Liquido

Pressurizzazione interna

Sgancio automatico/manuale del cono

Adatto per pantografi Blu8A con magazzino utensili, per lavorazioni totalmente automatizzate





Prezzo:su richiesta





Supporto per mandrino KA1500

Versione Professionale

Prezzo: Su richiesta







Coni Iso20 con pinza ER16/ER20 per mandrino KA1500

Prezzo: Su richiesta





Elettromandrino con cambio utensile pneumatico ISO30



 Caratteristiche:

 Attacco:Iso30

 Potenza: 3200W

 Tensione:380V





  Sistemi di raffreddamento a liquido

Prezzo:su richiesta



Accessori per motori fresanti Alta Frequenza





Supporto per condotto di aspirazione.

Si innesta direttamente sul motore HF K1600

Permette il fissaggio del tubo di aspirazione

al fianco dell'utensile, lasciando liberi i canali

di raffreddamento del corpo motore.

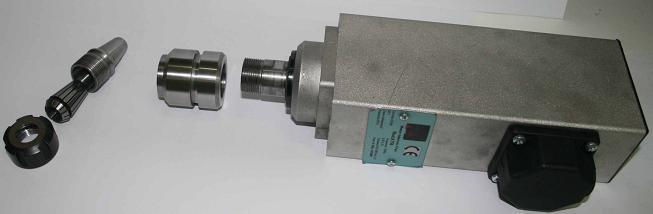

 Portapinze per cambio utensile automatico su K1600-ATC

 Il portapinze monta pinze ER20 con diam.interno fino a 13mm

 Prodotti interamente presso la nostra sede.

 Possibilita' di modificare il collare di presa secondo il supporto

 del vostro magazzino utensili.

 Prezzo: 25,00euro





Supporto per motore HF

La piastra in Alluminio permette il fissaggio frontale del motore direttamente sull'asse Z.

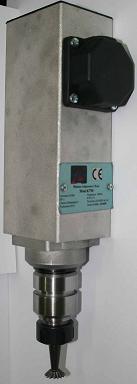

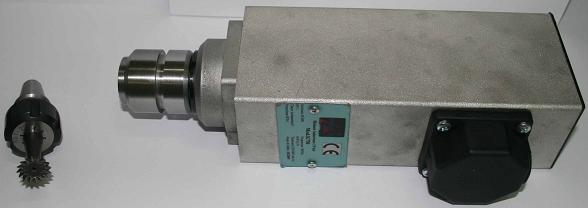

 K1600ATC  Motore HF con cambio utensile

 Alloggia coni di nostra produzione con pinze ER20.

 Diam. Min Codolo:1mm

 Diam. Max Codolo:13mm

 Pistone integrato per espulsione cono.

 Potenza:2,2HP

 Rpm Max:18000rpm

 Prezzo promozionale :935,00 euro                                      Vedi filmato di lavorazione

 Il prodotto e' stato sviluppato e costruito presso la ns. sede e studiato per le ns. macchine serie Blu8 Giotto e Blu8 Jewel.

 Vendita riservata solo a produttori e clienti in possesso delle nostre macchine





































































































































































































Elettromandrino con cambio utensile pneumatico ISO30 7Hp





Caratteristiche mod.KA5500

Tensione: 220 volt trifase

Potenza:5,5Kw / 7Hp

Rpm:18.000

Corpo interamente in acciaio

Alta concentricita' dell'albero

Peso:24Kg

Attacco cono :Iso30

Sensori: presenza cono/espulsione cono

Raffreddamento:Liquido

Pressurizzazione interna

Sgancio automatico/manuale del cono

Adatto per pantografi serie Wood con magazzino utensili, per lavorazioni totalmente automatizzate



Prezzo:su richiesta
