Blu8 Jewel Low Cost

La nuova Blu8 Jewel nasce per oreficeria ed incisoria.

Un design elegante, dimensioni compatte, meccanica estremamente precisa ed una elettronica espressamente studiata rendono la macchina ideale per lavorazioni orafe ed artistiche.



Caratteristiche tecniche:

Ingombro:1200mmx900mm

Dimensioni piano di appoggio:900x720mm

Area di lavoro:550x380mm

Guide a ricircolo di sfere sui 3 assi con precarico

Viti a ricircolo di sfere sui 3 assi

Annullamento dei giochi assiali grazie ad accoppiamenti appositamente studiati

Giunti Motore-Albero a gioco zero

Buona velocitÓ di posizionamento.

Box Elettronica con risoluzione 3200step/giro

Sensori di prossimitÓ induttivi

Motore alta frequenza 750W

Inverter regolazione giri motore

Software DeltaCncRT

Peso:60Kg

Piano in alluminio con cave per un rapido fissaggio del materiale in lavorazione

Altezza ponte espressamente studiata per l'applicazione del quarto asse (tavola rotante/divisore)

PossibilitÓ di dotare la macchina di copertura in lexan per il recupero dei materiali preziosi.

Cablaggio cavi con uscita anteriore o posteriore, a seconda delle esigenze della propria isola di lavoro

Supporti livellanti con dado di serraggio.

Su richiesta, possiamo costruire la macchina secondo dimensioni del cliente

La nuova Blu8 Jewel viene costruita in 4 differenti modelli.

Prezzo:versione base a partire da 4350 euro, completa di

-Meccanica

-Motori a passo

-Box elettronica con 3 schede con gestione micropasso 3200 step/giro+ gruppo di alimentazione e fusibili di

protezione su singolo asse

-Software di gestione macchina DeltaCncRT

-Elettroutensile

-(PC escluso)

Il prezzo non include:iva,trasporto, formazione, eventuali optionals

Richiedi un preventivo per la tua Blu8 Jewel, inviando una email a vendite@infodelta.it











 Blu8 Jewel con box elettronica



Interno del box elettronica e scheda HD5028 con gestione micropasso fino a 3200 step/giro







Nuova Jewel-ATC con cambio utensile automatico e rullo per trasporto coil argento

vedi lavorazione



Macchina realizzata per

Bieffe2000

Anghiari(Arezzo)

Tel. 0575-78.88.87









La Blu8 Jewel puo' alloggiare il nuovo motore K1600ATC con cambio utensile automatico

  Vedi filmato Cambio Utensile Automatico



Nuova Blu8 Jewel Plus

La nuova Blu8 Jewel Plus integra le migliori soluzioni di meccanica, elettronica, firmware e software interamente sviluppate da Delta Macchine. Il modulo di controllo a micropasso riesce a gestire le correnti all'interno del motore con unico ciclo di clock del microcontrollore, inoltre il software di controllo genera temporizzazioni precise con frequenze fino a 97Khz.

Il piano di alluminio(dim.1000x900mm) Ŕ stato ampliato per una maggiore area di lavoro, inoltre la macchina Ŕ stata equipaggiata con un motore fresante da 2,2Hp, garantendo lavorazioni gravose e molto precise. Il nuovo software Delta6 completa la dotazione della macchina, assicurando temporizzazioni estremamente precise. La nuova Blu8 Jewel Plus Ŕ predisposta per il cambio utensile automatico brevettato da Delta Macchine, ottenendo cosi' un mini centro di lavoro.

Vedi filmato (5,7 Mb)











Vedi filmato





Accessori per Blu8 Jewel

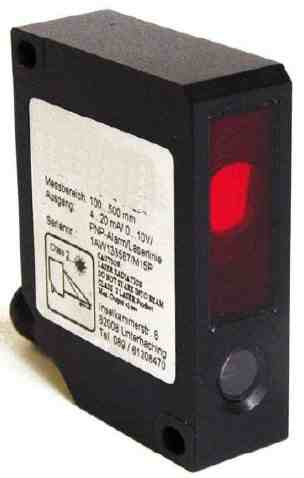

Dispositivo di acquisizione laser (Optional)

Il modulo laser viene posizionato sulla piastra frontale della macchina e tramite una apposita funzione integrata nel software, e' possibile acquisire l'oggetto posizionato sul piano della macchina.  Il software genera una nuvola di punti  contenenti le coordinate X,Y,Z dell'oggetto scandito. La risoluzione del modulo si aggira intorno a 0.01mm. Il software DeltaCncRT Prof.Edition presenta una videata appositamente sviluppata per l'acquisizione tramite modulo laser, facilitando notevolmente l'utilizzo del modulo.

Basta solo impostare i lati del rettangolo di scansione dove sara' contenuto l'oggetto e la distanza tra le righe di scansione. Un'ampia dotazione di software appositamente sviluppati da Delta Macchine accompagna il prodotto e rende semplicissima la replica della scultura, assicurando risultati eccellenti. L'ultimo software sviluppato in dotazione,DeltaLaserSTL permette la ricostruzione della superficie acquisita per essere manipolata con qualunque software cad che supporti il formato STL. Maggiori informazioni



Software per realizzazione circuiti stampati (prototipi)

Il modello Blu8 Jewel con ricircoli di sfere Ŕ indicato per la realizzazioni di prototipi di circuiti stampati, dalla foratura alla realizzazione delle piste sui 2 layers(Top e Bottom) e scontornatura, grazie alla sua meccanica molto precisa e all'elettronica con elevata risoluzione (3200 step/giro). Inoltre, un'ampia gamma di punte,frese e bulini in metallo duro integrale rendono l'operazione di prototipazione cs un investimento sostenibile anche per piccole aziende artigiane. E' per questo che abbiamo inserito nel nostro pacchetto software un cam specifico per circuiti stampati, di semplice utilizzo che traduce i file Gerber in file GCode interpretabili dal software DeltaCncRT in dotazione alla macchina.

Formato file (input):Gerber

Formato file (output):GCode Iso

Richiedi maggiori dettagli inviando una email a vendite@infodelta.it





Kit per dosaggio

Stiamo sviluppando un kit da applicare alla serie Blu8 per la realizzazione di dosaggi, che si applica in sostituzione del motore fresante.

Una scheda aggiuntiva all'interno del box elettronica permette di pilotare 4 elettrovalvole 12/24Volt (dc/ac).

Un apposito postprocessore su DeltaCam gestisce sia il posizionamento che il dosaggio, rendendo l'operazione molto semplice.
