Pantografi Cnc Serie Blu8 certificati CE |
|
La versione Blu8 Alta Precisione e' caratterizzata da processi produttivi e materiali di alta qualità che rendono la macchina uno strumento molto preciso. In tale versione tutte le trasmissioni sono realizzate con guide a ricircolo di sfere e viti a ricircolo di sfere con precarico in modo da annullare i giochi. Il piano in alluminio con cave permette un facile fissaggio del pezzo in lavorazione. Tutte le piastre sono costruite con incastri a tolleranza in modo da dare alla struttura una grande rigidezza, necessaria per ottenere precisioni notevoli. L'elettronica in dotazione gestisce il micropasso, aumentandone considerevolmente la precisione sui posizionamenti. La versione con motore HF e' in grado di lavorare sia materiali plastici che materiali metallici quali alluminio, rame, ottone ecc. La macchina puo' essere posizionata in verticale oppure in orizzontale, a seconda dello spazio a disposizione. |
|
Il pantografo robusto, veloce, affidabile ed economico. Piano di lavoro con altezza variabile, in modo da poter effettuare lavorazioni su qualunque oggetto, anche ingombrante. I motori istallati permettono velocita' di posizionamento di 14000mm/min e coppie di lavoro molto alte. Adatto per prototipazione rapida grazie alla alta velocita' di posizionamento. L'elettronica serie HD garantisce un funzionamento continuo senza perdita di passi. Il software sviluppato per tale modello controlla le rampe di accelerazione e decelerazione degli assi con precisioni elevatissime. Area di lavoro personalizzabile fino a 3000x1700mm. |
|
Caratteristiche tecniche e dotazioni standard
Ingombro: 1200x1250mm Altezza: 1460mm Area di lavoro: 850x600mm Corsa asse Z: 150mm Elettroutensile: Kress 900W 8000-26000rpm Distanza utensile-piano di lavoro: 0-500mm Piano di lavoro MDF Velocita' posizionamenti: 14000mm/min Motori: 820Ncm (coppia di mantenimento) Corrente sui motori: 4,2 A/fase Elettronica: HD5056 4,2 A con microstepping Box elettronica con trasformatore nucleo a C, alimentatore, 3 schede HD5056, scheda a rele' per attivazione elettroutensile, pompa ecc. Software dedicato di ultima generazione: DeltaCncRT Professiona Edition Certificazione CE Prezzo totale: su richiesta
La gamma Blu8 e’ stata ampliata con i seguenti modelli: Blu8 Giotto: stesso ingombro del modello standard, ma con guide a ricircolo di sfere sui 3 assi e cinta a gioco ridotto. Area di lavoro 650x450mm a causa di maggiore inguidamento delle piastre, supportando carichi di lavoro maggiori rispetto alla versione standard. Macchina veloce, robusta e molto precisa. Il box controllo motori alloggia 4 schede HD5056 microstepping.Prezzo : a partire da 6200 euro prezzo non comprende iva, trasporto, formazione, eventuali optionals NB: la versioneGiotto con motore HF e' in grado di lavorare sia materiali plastici che materiali metallici quali alluminio, rame, ottone ecc. Da Gennaio 2008 il modello Blu8 Giotto può montare vite a ricircolo su asse Z, per l'utilizzo della macchina in incisoria.
Blu8 Alta Precisione: guide a ricircolo di sfere e viti a ricircolo di sfere per lavorazioni molto precise e dove il dettaglio e’ fondamentale Prezzo: su richiesta |
| Su richiesta possiamo variare le dimensioni secondo specifiche del cliente |
|
Blu8 con Touch-screen (optional) |
|
Pannello operatore con touch-screen (optional) |
|
Guide lineari a ricircolo di sfere su 3 assi (di serie) |
|
Motore HF (optional) |
|

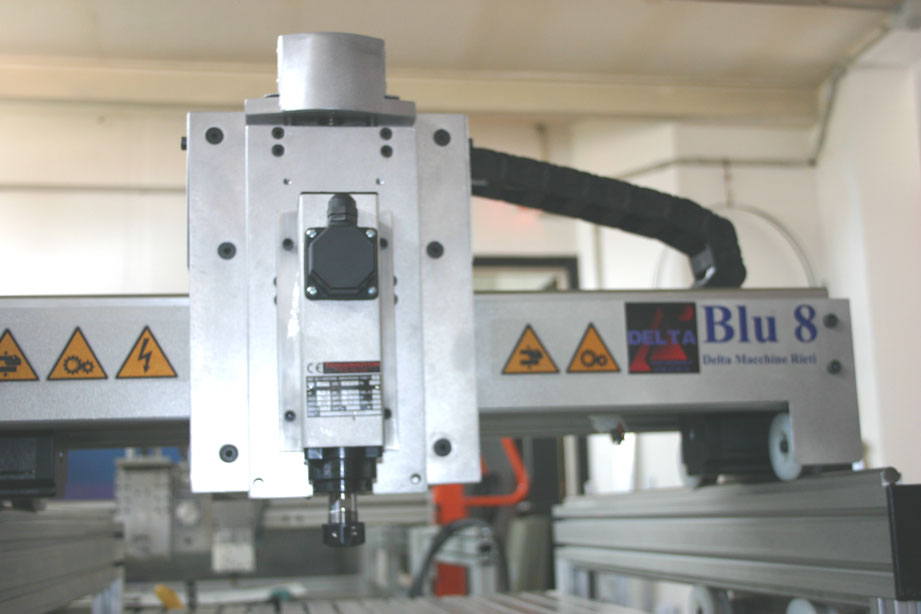

Blu8 con Elettromandrino (optional) |
|
Blu8 Giotto esecuzione speciale, dim. 2000x1500mm, con motore HF, piano in MDF e monitor touch-screen |
|
Blu8 Giotto esecuzione speciale, dim. 2000x1500mm, con motore HF, piano in alluminio e monitor touch-screen |
|
Touch-screen Blu8 (optional) |
|
Blu8 Giotto |
| La gamma Blu8 Giotto e' stata ampliata con il nuovo modello a doppia testa che permette di montare 2 utensili diversi ed eseguire tutta la lavorazione senza effettuare il cambio utensile. Un apposito postprocessore e' stato sviluppato per la gestione automatica delle 2 teste di taglio. Richiedi informazioni inviando una email a vendite@infodelta.it |
|
Blu8 Alta Precisione |
|

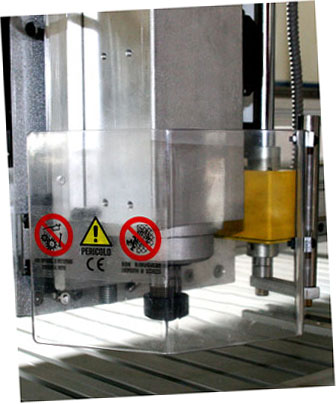

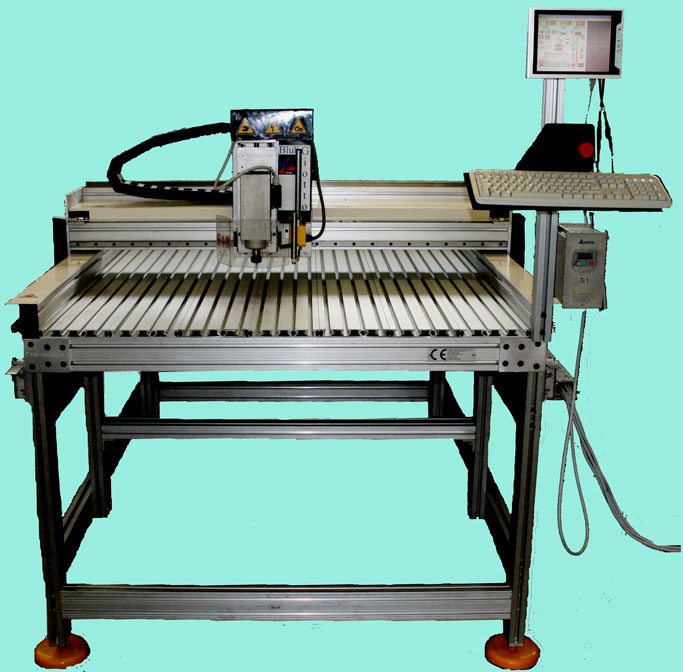

Blu8 Giotto
esecuzione speciale, dim. 2000x1500mm, con motore HF, inverter, piano in
alluminio con cave, monitor touch-screen, supporti antivibranti e schermo di
protezione collegato direttamente al software.
Macchina certificata CE. |
|
Accessori per pantografi serie Blu8 |
|

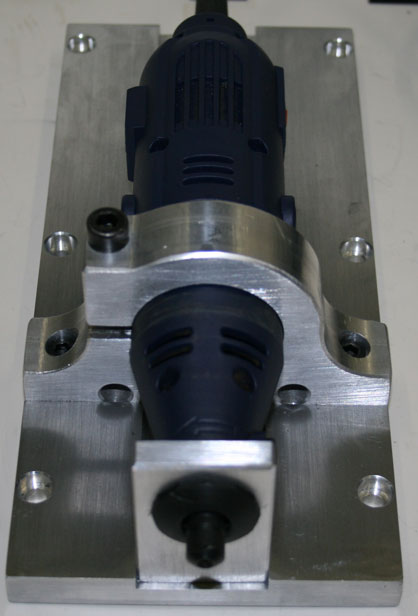

Supporto per elettroutensile di precisione (Optional) Si applica direttamente sull'asse Z del pantografo. |
| Cutter a lama rotante per stoffe, moquette ecc. |
|
Modulo Cutter (Optional) La serie Blu8 e'' dotata di un'ampia gamma di accessori che ne permette l'utilizzo nei campi più disparati, dall'asportazione di truciolo fino al taglio del vetro, stoffe ecc tramite sistema Cutter rotante, che si allinea automaticamente in funzione della traiettoria del percorso utensile. L'accessorio si monta direttamente sull'asse ed il motore incorporato viene gestito automaticamente dal software. Il Cutter viene applicato sul codolo del dispositivo e il suo allineamento di taglio viene gestito dal motore sovrastante. Il sistema ammortizzante permette di seguire le non planarita' del piano di supporto. Il precarico viene regolato tramite vite. |
| Cutter per taglio del vetro, piastrelle ecc. |
|
Blu8 Giotto Realizzazione incastri Maschio-Femmina Percorso utensile realizzato con DeltaCam Prof. 5.0
Vedi filmato di lavorazione (35Mb) |
|
Blu8 Giotto Realizzazione timbro in ottone dim.130x40mm. Percorso di svuotamento realizzato con DeltaCam, prof. 1mm con passate 0.25mm, fresa diam.2mm |
| Immagine acquisita tramite dispositivo laser. Le varie tonalità di toni di grigio rappresentano le profondità dell'oggetto. Tale immagine risulta interpretabile da qualsiasi software cnc per la replica tramite fresatura |
