Fresatrici ZX7550 CNC nuova rel.2007 certificate CE |
|
Macchina nata per effettuare operazioni di foratura e fresatura in modo manuale ed automatico attraverso la consolle di gestione. Le lavorazioni possono essere eseguite tramite unita’ fondamentali di disegno (retta, cerchio, rettangolo, arco, ecc.) oppure importando il disegno generato da un Cad. La grafica su monitor visualizza in tempo reale la posizione dell’utensile. Gli spostamenti del piano di lavoro sono effettuati tramite viti a ricircolo di sfere, garantendo quindi alta precisione nella lavorazione del pezzo. I motori di spostamento degli assi presentano coppie elevate e risultano ben dimensionati rispetto alla solida struttura della macchina. Il puntatore laser consente la sincronizzazione con un punto ben determinato del pezzo in lavorazione, oppure permette misurazioni molto accurate sul piano di lavoro. L’utilizzo di disegni generati da Cad consente lavorazioni in serie. Ad ogni spostamento del piano di lavoro o dell’asse Z corrisponde un aggiornamento delle coordinate in tempo reale. La notevole robustezza della meccanica, l’area di lavoro estesa e il controllo cnc fanno di questa macchina un prezioso strumento di lavoro il cui investimento e’ ampiamente ripagato dalle sue prestazioni. L’utilizzo della macchina non richiede lunghi tempi di apprendimento, permettendo di effettuare lavorazioni complesse con semplici comandi. Con un semplice esempio si possono apprezzarne le prestazioni: generare una cava su materiale metallico per inserivi un cuscinetto a tolleranza, tramite una macchina manuale si deve ricorrere ad artifici non sempre veloci e precisi; con tale sistema basta solo seleziore la funzione "cava", ipostarne il raggio e la profondita’ per ottenere una lavorazione molto accurata e veloce. Scoprendo tutte le funzioni implementate sulla consolle si apprezzera’ il vero valore della macchina, quindi si rimanda alla lettura delle pagine relative alla consolle di comando. Il sistema di raffreddamento dell’utensile completa la dotazione della macchina permettendo una migliore asportazione di truciolo, salvaguardando la durata dell’utensile. |
|
Caratteristiche tecniche (Standard) Capacità di foratura:50 mm. max Fresa frontale: 100 mm. max Viti di ancoraggio:M16 Corsa mandrino:120 mm. Distanza dall’asse:155-555 mm. Distanza mandrino-piano di lavoro:90-490 mm Velocità mandrino:230-1825 rpm (8 velocità) Attacco cono mandrino:ISO30 Dimensioni del piano di lavoro:800 x 240 mm. Corsa del piano di lavoro:400 x 260 mm. Potenza motore:2 Hp Alimentazione:230 volts 50 Hz monofase Peso:900 Kg. Tavola di lavoro:800x240mm Corsa della tavola:400x270mm NB: Versione trifase Optional Macchina completa con ricircolo di sfere, Box elettronica, motori di spostamento su 3 assi, software DeltaCcnRT professional, (computer escluso) Macchina certificata CE Prezzo: 7500 euro
Su richiesta (Optional): tavola di lavoro 1000x240mm con corsa 600x290mm Prezzo:8100 euro |
In arrivo la nuova release 2008. A breve le foto della nuova versione
|

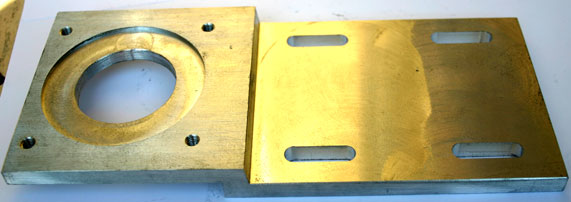

Esempi di lavorazioni ottenute dal pieno su di blocchi di spessore vario |
|

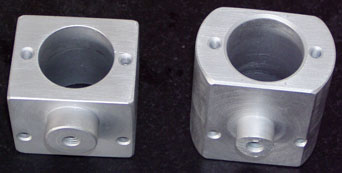

Esempi di lavorazioni su blocco pieno anticoroidal spessore 20mm |
|
-Mandrino ISO30 -Portapinze ISO30 -Sistema di raffreddamento -Morsa a macchina
Accessori optional -Supporti antivibranti -Quarto asse:tavola rotante-divisore
Fornibile anche con servomotori controllati da encoder |
|
Sistema di raffreddamento (di serie) |
|
Particolari di lavorazione eseguita con Fresatrice ZX7550 Cnc del Centro di lavoro P6A in fase di progettazione finale. La lavorazione è stata effettuata su piastra di acciaio piena della spessore di 15mm con unica passata, fresa rompitruciolo da sgrosso senza finitura. |
|

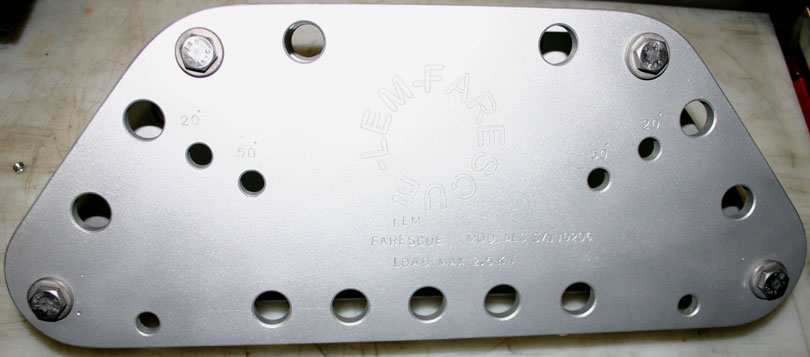

Supporti per sistema di sollevamento a tripode realizzati con Fresatrice ZX7550 Cnc dalla ditta Farescue |
|

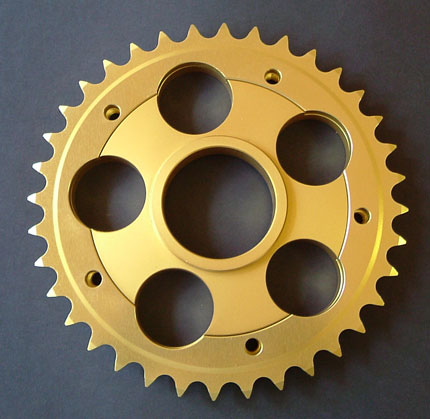

Piastre Paramotore per Yamaha R1 Kawasaki ZX10, realizzate con fresatrice ZX7550 Cnc da blocco pieno di alluminio Anticoroidal 60/82ato dalla ditta Bonamici Racing Snc |
|
Carter Motore per impianto yoshimura Suzuky K5, realizzato con fresatrice ZX7550 Cnc da blocco pieno di alluminio Anticoroidal 60/82ato, misure 250x180x50mm (spessore), dalla ditta Bonamici Racing Snc |
|
Oggetto finito e lucidato |
|
Fase di lavorazione per la realizzazione di un Giunto elastico |
|

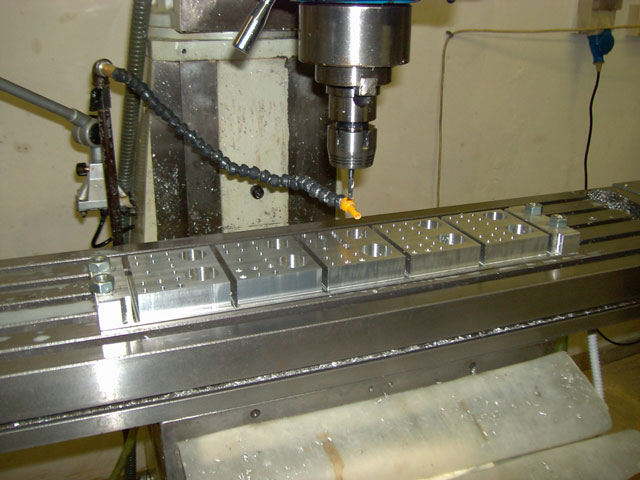

Lavorazioni realizzate con fresatrice ZX7550 Cnc su blocco pieno di alluminio Anticoroidal dalla ditta Minivolt Instrument Srl. Si ringrazia la Minivolt Instrument Srl per il materiale illustrativo fornito |
|
Piastra sterzo Ducati 998, realizzata con fresatrice ZX7550 Cnc da blocco pieno di alluminio Anticoroidal 69/82ato, misure 350x150x100mm, dalla ditta Bonamici Racing Snc |
|
Prodotto scontornato e trattato |
|
Pezzo di alluminio Anticoroidal fresato internamente |
|
Versione con touch-screen e inverter (optional) |
|
Versioni con touch-screen e inverter (optional) |
|
|
|
Piastra per Macchina Blu8 realizzata con fresatrice ZX7550 Cnc su lastra Anticoroidal con spessore di 10mm |
|
Fresatrice ZX7550 Cnc in fase di lavorazione su lastra Anticoroidal con spessore di 15mm |
|
Fresatrice ZX7550A, versione Monofase, in fase di lavorazione su lastra Anticoroidal 800x650mm, sp. 10mm; realizzazione tramite fresa diam. 8mm Tin, unico passaggio, interpolazione circolare, diam. 60mm |
