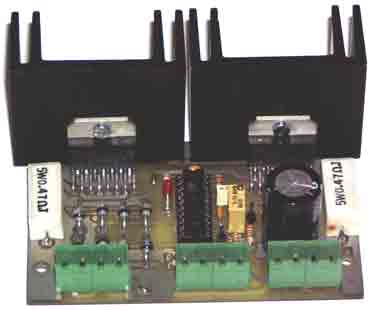

Stepper motor board

Power supply:5V cc /40 V cc

Current Max:3,5 A/fase

full/half step

Enable power signal

Signal Step

Signal Direction

Price:70 euro







Scheda di acquisizione misure a microprocessore



Permette di acquisire i dati provenienti da strumenti di misura digitali come calibri,

comparatori, micrometri e scale.

Invia i dati su una seriale RS-232 oppure in RS-485.

Connettore per tastiera dedicata e display alfanumerico.

Convertitore analogico-digitale a 10 bit.

Ingresso per trigger di campionamento misura.

Possibilità di adattare il firmware secondo specifiche del cliente.



Prezzo:150 euro









Rs485-RS232 conversion



Power supply:5 Volt

DB9 connector



Price:40 euro

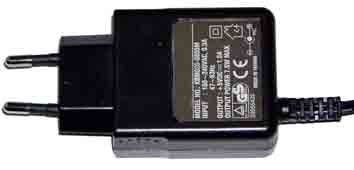

Switching Power supply



V in:220V ac

V out:5V cc

Current max:1,5 A

For  PC104 board



Price:20 euro



PC104 board

Dimension:96x96mm

Cpu:386SX-40Mhz

2 serial+1 parallel

1  VGA

Keyboard+PS2

Controller floppy disk

Controller HD

Real Time



In abbinamento alla scheda di acquisizione, permette la realizzazione di sistemi dedicati efficienti ed affidabili



Price:170 euro













Add-on PC104





Dimension:96x96mm

Network RJ45

Solid disk

Adatto per essere istallato su

macchine utensili che generano

 vibrazioni che danneggerebbero

 gli hard-disk tradizionali.



Price:85 euro

Stepper motor board high power



Power supply motor: 40 - 140Volt

Current  Max:12 Amper/Phase

Trimmer current adjust

Full/half step  Enable signal

Segnals: step,direction

Permette di mantenere alte le coppie su motori a passo anche quando cresce il numero di step/sec. Con tale scheda e’ possibile sfruttare tutte le potenzialita’ dei motori a passo con alta corrente applicati su banchi pesanti, senza il rischio di perdere il passo in accelerazione e decelerazione



Price:120 euro

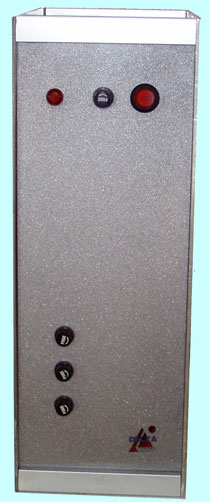

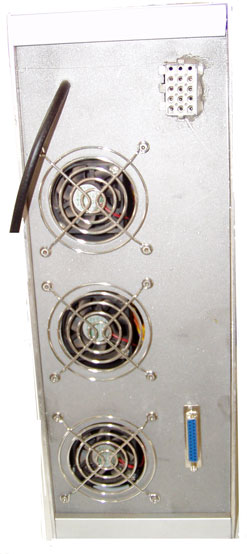

Box stepper motor



3 boards stepper motor with current max 3,5A/ph.

Power supply 5Volt

Power supply  40Volt 15A

Motor Connector

DB25 to parallel port of  PC

Fuse protections

Price:320 euro

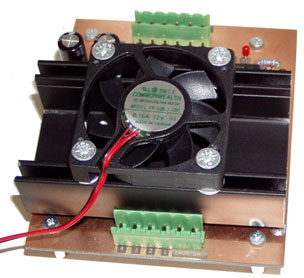

Servo-motor board

Elettronica adatta per pilotare servomotori in c.c. con tensioni comprese tra 24 e 100 Volt c.c. e grazie al robusto stadio di potenza puo’ erogare fino a 20 Amper di corrente. Accetta ingressi di Step e Direzione come una classica scheda di gestione motori a passo, ma il posizionamento e’ affidato all’encoder connesso, evitando cosi’ perdite di passo.

Il motore viene pilotato finche’ non raggiunge la posizione stabilita, continuamente ricontrollata

tramite encoder. La gestione PWM sul motore viene generata tramite algoritmo

 PID (Proporzionale-Integrale-Differenziale) integrato sul firmware del microprocessore.

I segnali di Step e Can A sono  campionate tramite Interrupt, garantendo

quindi notevoli velocita' di acquisizione. Possibilita' di personalizzare il firmware su specifiche del

cliente (solo per macchine speciali). Stadio di potenza personalizzabile.

Alim.:24-100 Volt c.c.

Corrente:1-20Amper regolabile tramite trimmer

Ingressi :Step,Dir, Can.A,Can.B TTL       Price:160 euro



















 Encoder EC2

Encoder ottico digitale adatto per controllare i posizionamenti di assi. Puo’ essere applicato sulla vite o direttamente sulla presa del motore. Si puo’ interfacciare all’elettronica Servo-MT oppure applicato su PC e tramite il software CNC permette la realizzazione di un efficiente visualizzatore.

Due versioni:cava/albero

Diam. esterno:22mm/50mm

Cava per albero:6mm/Albero:10mm

Alim.5Volt c.c

Uscita Can.A e Can.B:TTL

Risoluzione:300 impulsi/giro

Prezzo:34 euro(versione con cava)

Prezzo:52 euro(versione con albero su cuscinetto)

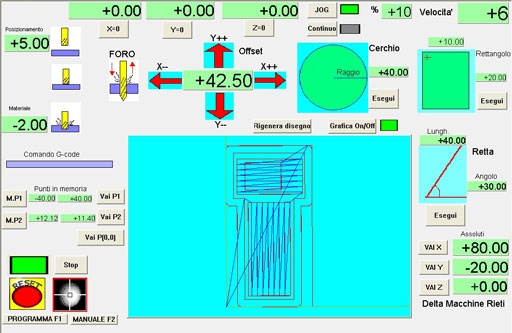

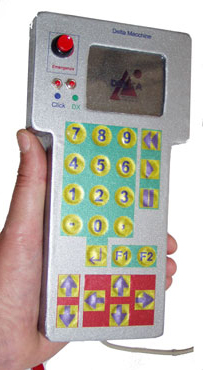

                                  WB1 Pannello operatore per la gestione della macchina utensile tramite software CNC



 Touchpad per la selezione dei tasti di azione (Esegui cerchio, Foro, Esegui retta, Esegui rettangolo, ecc)

 Tastiera numerica per l'impostazione dei valori (Es. Raggio del cerchio, lati del rettangolo,Angolo e lunghezza della retta, ecc.)

 Freccie direzionali per lo spostamento degli assi X,Y,Z.

 Spostamento sia in rapido che a velocita' controllata (mm/min) tramite freccie direzionali

 Tasti di selezione maschera :F1=lavorazione da file/ F2=lavorazione manuale

 Tasti per la lavorazione automatica da file: Rewind/Play/Stop

 Utilizzabile per software CNC.

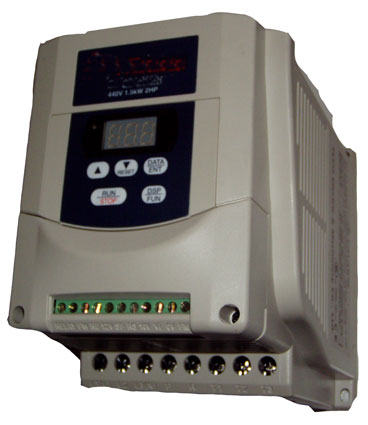

Inverter 3ph  380 volt

Inverter ad IGBT controllato tramite microprocessore.

Permette la regolazione di motori trifase 380 volt in modo continuo,

senza perdita di coppia del motore.

Potenza: 1,5Kw/ 2HP

Corrente in uscita:3,8A

Tensione in/out:380Volt trifase

Display digitale per impostazione valori.

Connettore per azionamenti remoti.

Programmabilein:rampe accelerazione/decelerazione,

freno, senso di rotazione del motore, numero di giri.

Dim.118X143X172mm

Price:250 euro























L297 ST Controller per motori a passo DIL 20 Pin (ricambio)      7,50 euro
L298 ST Driver per motori a passo Multiwatt 15 Pin (ricambio)    6,00 euro
