Viti
a ricircolo di sfere.
Le viti a ricircolo di sfere presentano enormi
vantaggi rispetto alle tradizionali viti trapezie dove le superfici a
contatto(filetto e madrevite) provocano un attrito di tipo radente.
Nelle viti a ricircolazione di sfere,invece, lo spazio tra il filetto e
madrevite e' occupato da sfere, provocando cosi' un attrito di tipo
volvente il cui coefficiente e' di gran lunga piu' basso. I vantaggi
derivati dall'uso di viti a ricircolo di sfere sono: 1/Elevata precisione nei posizionamenti. 2/durata maggiore grazie al trattamento di
indurimento della vite. 3/rendimento maggiore a paritą di potenza
trasmessa. 4/maggiore velocitą di esercizio. 5/minore surriscaldamento a paritą di potenza
trasmessa. 6/possibilitą di annullare il gioco assiale
grazie al precarico. Nelle applicazioni dove e' richiesta alta
precisione, e' possibile ridurre notevolmente il gioco utilizzando 2
chiocciole contrapposte, di cui una fissa e l'altra mobile. Nella fase
di aggiustaggio si regolera' la compressione della chiocciola mobile
verso la chiocciola fissa in modo da annullare il gioco radiale ed
assiale. Un'altra tecnica in uso e' quella di utilizzare una singola
chiocciola con precarico, il cui valore e' stabilito nella fase di
rettifica durante il processo di produzione. I metodi di costruzione di
viti a ricircolo di sfere sono essenzialmente due: 1/processo viti rullate 2/processo viti
rettificate I due processi sono molto differenti tra loro,
come anche molto differente e' la precisione che garantiscono in fase di
esercizio. Le viti rullate assicurano una buona precisione, un costo
accettabile, alte velocitą di posizionamento. Le viti rettificate
presentano costi piu' elevati, ma garantiscono precisioni maggiori. All'interno delle viti a ricircolo di sfere, il
grado di precisione e' individuato da un valore denominato classe
di precisione, che varia da 1 a 10, dove il valore piu' basso
indica maggiore precisione. I materiali utilizzati nella costruzione di viti e
chiocciole sono: 1/Acciaio da bonifica 2/Acciaio da
cementazione A seguito di opportuno trattamento termico, si
ottengono durezze di 60HRC. Tutte le viti e chiocciole sono protette da
spazzole fissate all'interno della chiocciola, assicurando una maggiore
durata del sistema. Un buon programma di manutenzione e lubrificazione
attraverso gli appositi punti di lubrificazione situati nelle

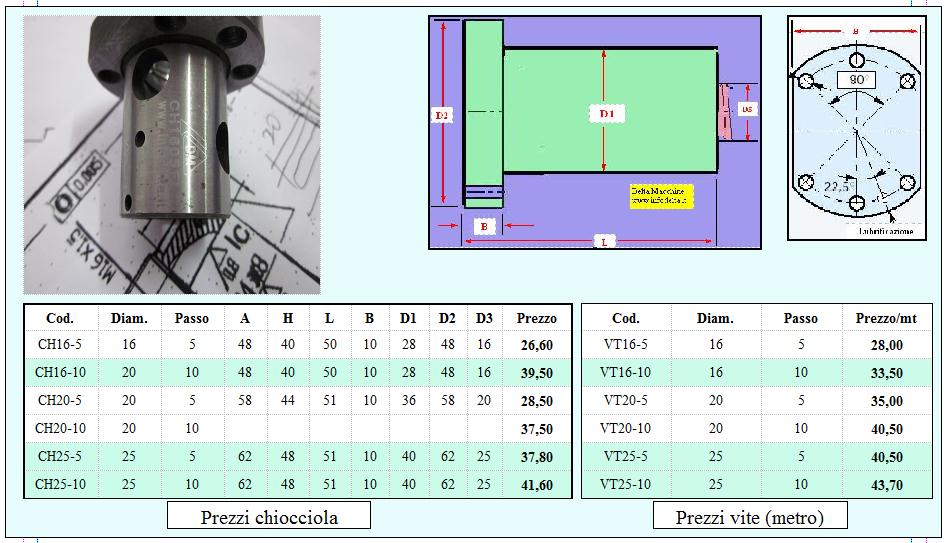

chiocciole, assicura lunga durata del sistema. Le chiocciole sono fornibili in versione
cilindrica o in versione flangiata. Delta Macchine fornisce viti e chiocciole a
ricircolazione di sfere secondo le specifiche del committente,
effettuando lavorazioni di rinvenimento, tornitura, filettatura e
fresatura(per chiavette) secondo disegno. Inoltre possiamo fornire vite e chiocciola
precaricata con gioco zero e bassissimo attrito, compromesso
fondamentale per sistemi lineari di alta qualitą. |
