La macchina è stata sviluppata per uso professionale nel campo industriale ed è ideale in ambienti di produzione e prototipazione.

Permette operazioni di taglio veloci e precise, mantenendo una semplicità di utilizzo.

E’ stata concepita tenendo conto delle reali problematiche nella realizzazione di pezzi meccanici.

Il sincronismo laser permette un rapido e preciso posizionamento sul pezzo in lavorazione , la fresa permette tutte le lavorazioni di interassi dove la precisione del plasma ha i propri limiti (piccoli fori) ed il plasma permette uno scontornamento veloce del pezzo.

Un apposito tasto seleziona l’utensile attivo (plasma o fresa), facilitando le modalità relative a lavorazioni miste. Pertanto, quando si progetterà un pezzo con un Cad, si dovrà tener conto di gestire due layer, uno per le lavorazioni effettuate dalla fresa, l’altro per tutte le lavorazioni effettuate dal plasma.

I potenti motori di spostamento asse guidano in modo preciso le teste di taglio.

La telecamera permette l’ispezione della lavorazione, elemento fondamentale per controllare lavorazioni su aree di lavoro così estese.

L’alternativa a questa macchina è un laser che richiede investimenti di gran lunga superiori.L’utilizzo della macchina non richiede lunghi tempi di apprendimento, permettendo di effettuare lavorazioni complesse con semplici comandi.

Scoprendo tutte le funzioni implementate sulla consolle si apprezzera’ il vero valore della macchina, quindi si rimanda alla lettura delle pagine relative alla consolle di comando.

Le lavorazioni possono essere eseguite tramite unita’ fondamentali di disegno (retta, cerchio, rettangolo, arco, ecc.) oppure importando il disegno generato da un Cad.

La grafica su monitor visualizza in tempo reale la posizione dell’utensile.

Il plasma in dotazione permette il taglio di materiali conduttivi ( alluminio, acciaio, rame ecc) con spessori di 10 mm max (acciaio). Per maggiori dettagli relativi all’inverter per taglio plasma consultare le specifiche tecniche.

Il compressore fornito con la macchina assicura un’alimentazione di aria costante necessaria per un taglio continuo. (Vedere specifiche relative al compressore-aria).











Combinata Fresa-Plasma Cnc P3A rel. 2007 con guide a ricircolo di sfere































Caratteristiche tecniche e dotazione standard:

La nuova release della P3A monta guide a ricircolo di sfere, garantendo precisioni molto elevate. Il sistema di trasmissione del moto e' stato appositamente sviluppato per tale macchina, assicurando assenza di giochi nella trasmissione, silenziosità nei movimenti e velocità di posizionamento elevate.

Il software in dotazione permette una gestione facilitata della macchina, sia nella selezione dell'utensile attivo(Fresa o Plasma) che nelle sue funzioni che assistono l'utente tramite sintesi vocale.

Dimensioni standard: 2600 x 2200 mm

Monitor: tft 8" touch-screen

Teste: 2 (fresa + plasma)

Struttura: lega di alluminio con guide lineari e pattini a ricircolo di sfere

Corsa assi Z: 150 mm.

Fresa in dotazione: Kress 900 watt con regolatore di velocità del mandrino

Plasma in dotazione: monofase 4 kw, modelli superiori su richiesta

Capacità del taglio plasma: 10 mm su acciaio e 8 mm su alluminio(separazione)

Consumo aria: 100 litri / min.

Compressore aria: Abac 100 lt. 2,5 Hp(Opt.)

Computer: completo con Cpu Intel 3,3Ghz

Box elettronica: gestione motori serie Professional 4 assi

Software: DeltaCncRT Prof.Edition

Prezzo: a partire da 13.950 euro

Su richiesta (optional) area di lavoro personalizzabile. Possibilità di dotare la macchina di motore Alta Frequenza e relativo Inverter (optional), puntatore laser con lunghezza d’onda 630/680 nm (optional) e telecamera di ispezione(optional).







Esempi di lavorazione a fresatura ottenuta da un blocco pieno



Scarica il filmato

Esecuzione Cerchio  Taglio plasma

Esecuzione Rettangolo Taglio Plasma

Fresatura   10 Mb

Fresatura legno 6Mb

Spostamento Assi (nuova release)1,3 Kb

Taglio Plasma (realizzazione mensola) 4 Mb

Fresatura pannello sp.40mm

Fresatura pannello sp.20mm

Sezione Filmati di lavorazione



















Esempi di lavorazione con utensile Plasma su varie tipologie di lamiera

Esempi di lavorazione con utensile Fresa

























Particolare della doppia testa fresa/plasma (elettroutensile)
Particolare del pannello operatore

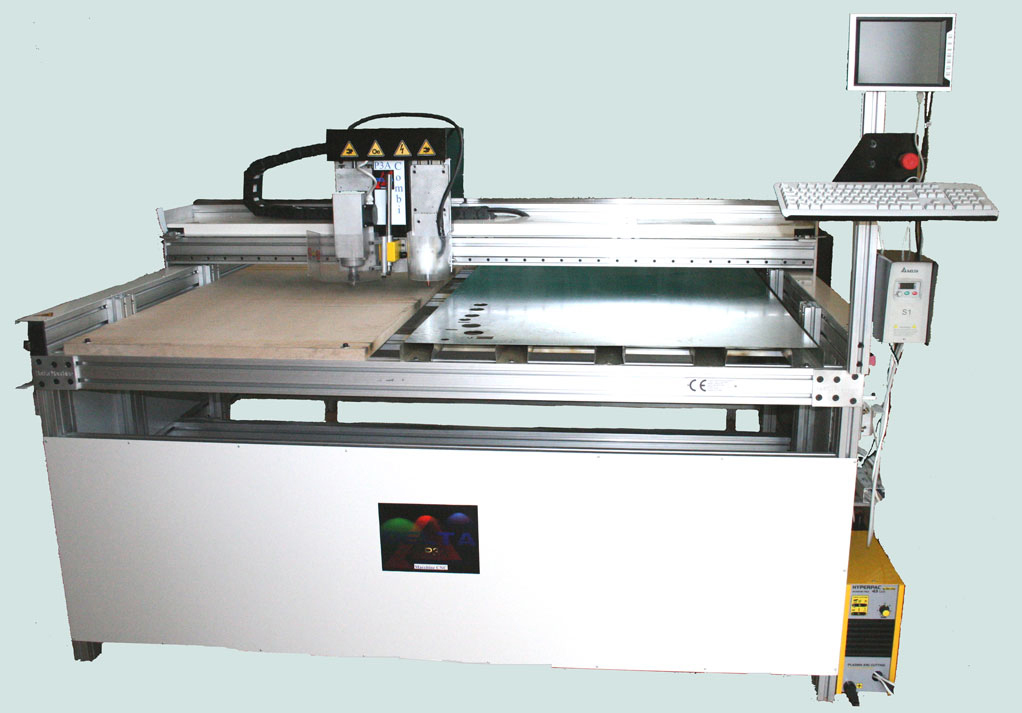

Nuova versione della macchina combinata P3A con monitor Touch-screen



Doppia testa Fresa-Plasma con motore HF (optional),  scorrimento su guide rettificate a ricircolo di sfere







Software sviluppato appositamente per la gestione semplificata della doppia tecnologia di taglio, con selezione dell'utensile attivo (Fresa o Plasma)































Pannello operatore composto da monitor touch-screen, tastiera, pulsante emergenza ed inverter (optional)







































Modulo Cutter (Optional)

La nuova macchina combinata P3A e' dotata di un'ampia gamma di accessori che ne permette  l'utilizzo nei campi più disparati, dall'asportazione di truciolo fino al taglio del vetro, stoffe ecc tramite sistema Cutter rotante, che si allinea automaticamente in funzione della traiettoria del percorso utensile. L'accessorio si monta direttamente sull'asse ed il motore incorporato viene gestito automaticamente dal software. Il Cutter viene applicato sul codolo del dispositivo e il suo allineamento di taglio viene gestito dal motore sovrastante. Il sistema ammortizzante permette di seguire le non planarita' del piano di supporto. Il precarico viene regolato tramite vite.











Particolare parte posteriore della testa di taglio, scorrimento su guide rettificate a ricircolo di sfere

Particolari di guide rettificate e cursori a ricircolo di sfere di serie sulla nuova versione 2007

Dispositivo di acquisizione laser (Optional)

Il modulo laser viene posizionato sulla piastra frontale della macchina e tramite una apposita funzione integrata nel software, e' possibile acquisire l'oggetto posizionato sul piano della macchina.  Il software genera una nuvola di punti  contenenti le coordinate X,Y,Z dell'oggetto scandito. La risoluzione del modulo si aggira intorno a 0.01mm. Il software DeltaCncRT Prof.Edition presenta una videata appositamente sviluppata per l'acquisizione tramite modulo laser, facilitando notevolmente l'utilizzo del modulo.

Basta solo impostare i lati del rettangolo di scansione dove sara' contenuto l'oggetto e la distanza tra le righe di scansione. Un'ampia dotazione di software appositamente sviluppati da Delta Macchine accompagna il prodotto e rende semplicissima la replica della scultura, assicurando risultati eccellenti. L'ultimo software sviluppato in dotazione,DeltaLaserSTL permette la ricostruzione della superficie acquisita per essere manipolata con qualunque software cad che supporti il formato STL. Maggiori informazioni



















































Selezione del tipo di ugello istallato sulla torcia per taglio plasma. L'ugello corto determina un taglio piu' preciso ed e' adatto per spessori fino a 3mm, mentre l'ugello lungo e' adatto per spessori maggiori di 3mm. L'innesco dell'arco e' diverso a seconda del tipo di ugello istallato. Il software gestisce automaticamente la gestione dell'innesco e mantenimento dell'arco nella torcia, semplificando notevolmente l'utilizzo della macchina.





Accessori













Esempio di uso combinato Foratura/Taglio Plasma



Novità!!!!!!

Nuova P3A-Power equipaggiata con converter trifase 8Kwatt 380 Volt  con taglio fino a 15mm

 Vedi filmato di taglio realizzato con prototipo P3A-Power











Cutter a lama rotante per stoffe, moquette ecc.

































































































































































































































Lavorazione su legno realizzata dallo studio Ing. Antonio Ventrice -Zaccanopoli (VV)

Lavorazione su Plexiglass
Lavorazione su MDF
Lavorazione su lamiera di alluminio
Lavorazione su acciaio sp.3mm, pezzo come uscito dalla macchina, senza ulteriori lavorazioni; si noti la precisione dei dettagli.
Lavorazione su alluminio sp.1,2mm, pezzo come uscito dalla macchina, senza ulteriori lavorazioni; si noti la precisione dei dettagli. Scarica il filmato della lavorazione
Cutter per taglio del vetro, piastrelle ecc.
